Обогрев в зимней палатке. Экран-отражатель.Излучатель (дожигатель).Столик-подставка.

Свернуть
X

  • Фильтр
  • Время
  • Показать
Очистить всё
новые сообщения

  • Обогрев в зимней палатке. Экран-отражатель.Излучатель (дожигатель).Столик-подставка.

    Для комфортной зимней рыбалки в палатке на пару суток , многие рыбаки используют газовые плитки Гефест-Турист , для более объемного распределения тепла которое выдает плитка есть такие полезные вещи как: экран-отражатель ( выполнен из зеркальной нержавейки 0.6 мм),
    экран-отражатель на дно плитки Турист( выполнен из зеркальной нержавейки 0.6мм), излучатель (дожигатель), столик-подставка для плитки Турист.
    Комплект обогрева для зимней палатки могу изготовить. По интересующим вопросам пишите в личные сообщения.

  • #17
    Столик- подставка под плитку -20 руб
    Экран- отражатель (раскладной )- 30 руб
    Дожигателя -35 руб

    - - - Добавлено - - -

    Отражатель на дно плитки Гефест -5$

    - - - Добавлено - - -

    Плитка Гефест ( старая модель ) с краном газ-контроля и отражателем- 80 руб.

    Комментарий


    • #18
      Приветствую. А подскажите пожалуйста, данный столик с отражателем подойдёт для горелки снегирь с дожигателем? Спасибо.

      Комментарий


      • #19

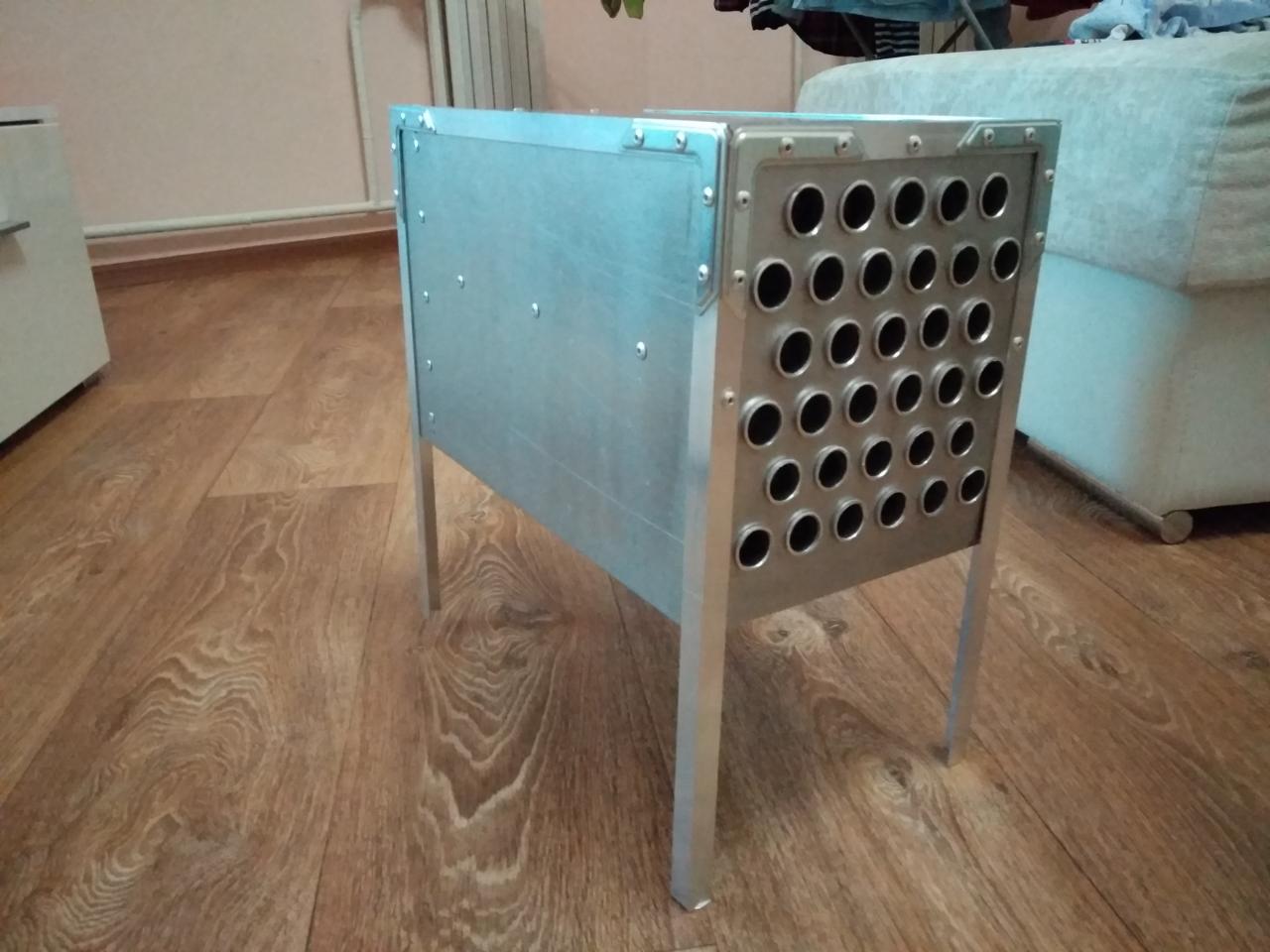

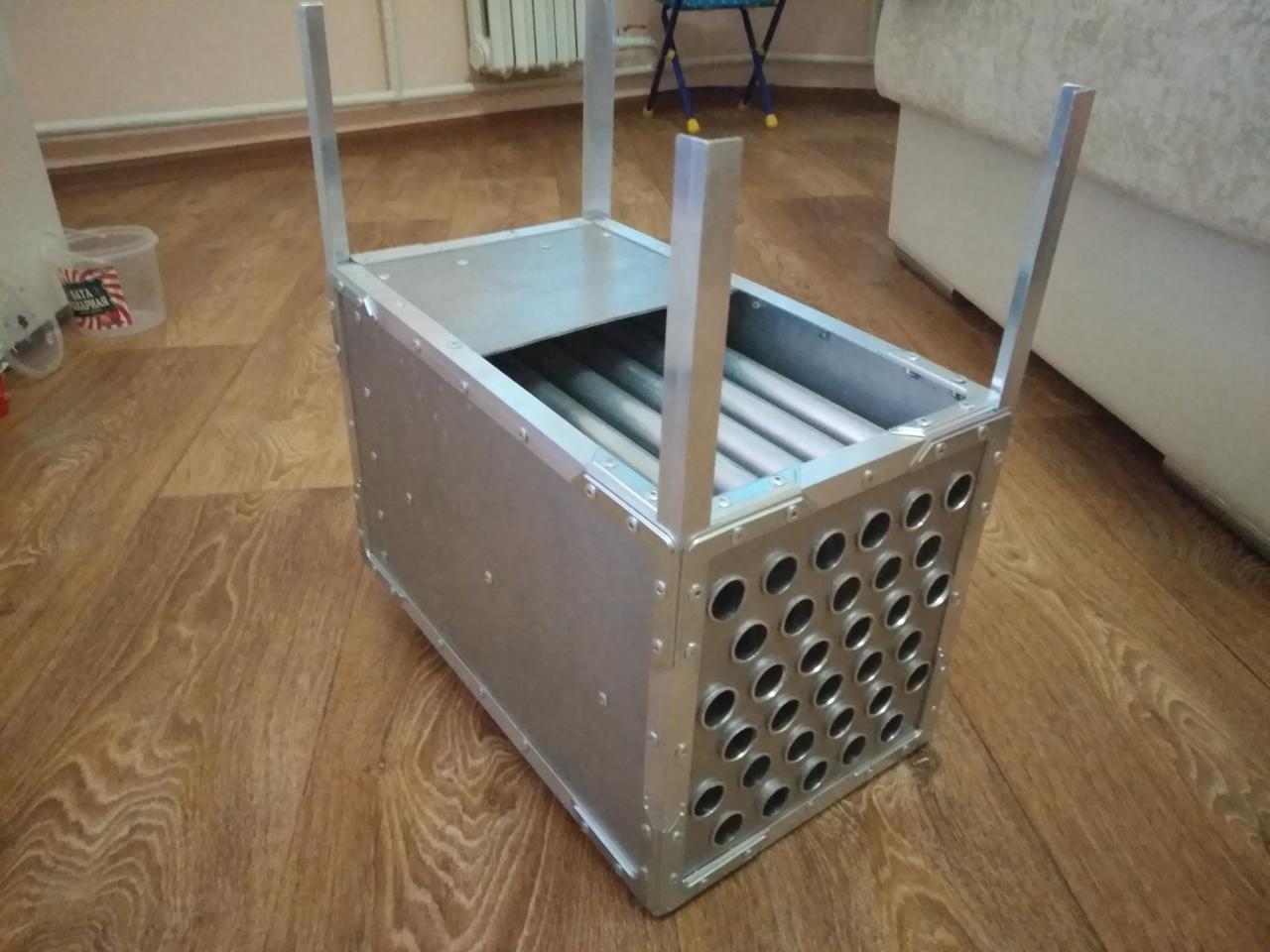

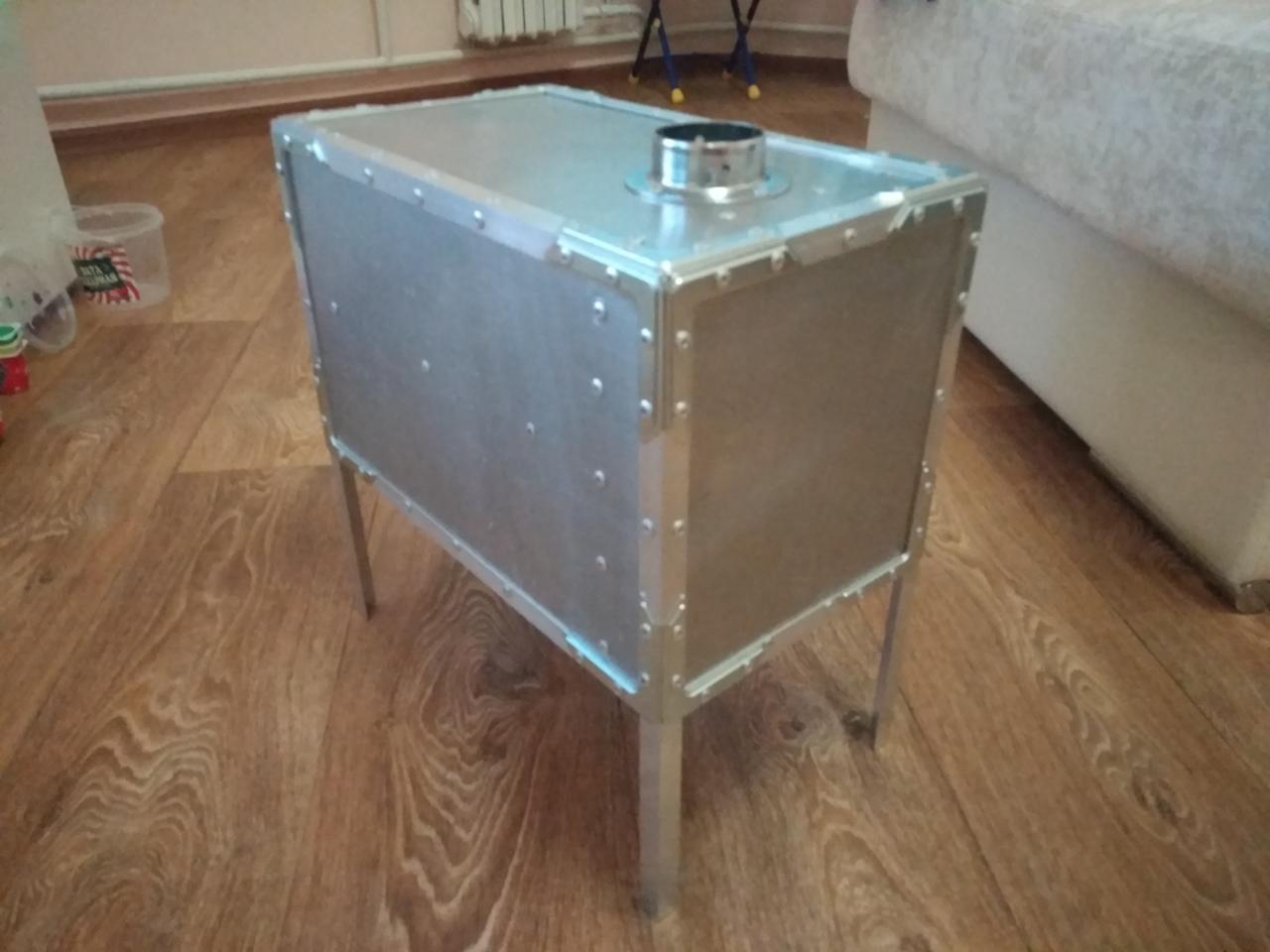

        Теплообменник

        Нажмите на изображение для увеличения.

Название:	IMG_20190203_174913.jpg
Просмотров:	2
Размер:	110.1 Кб
ID:	3897295 Нажмите на изображение для увеличения.

Название:	IMG_20190203_174940.jpg
Просмотров:	1
Размер:	88.0 Кб
ID:	3897296 Нажмите на изображение для увеличения.

Название:	IMG_20190203_175003.jpg
Просмотров:	1
Размер:	108.7 Кб
ID:	3897297 Нажмите на изображение для увеличения.

Название:	IMG_20190203_175041.jpg
Просмотров:	1
Размер:	115.7 Кб
ID:	3897298 Нажмите на изображение для увеличения.

Название:	IMG_20190203_224649.jpg
Просмотров:	1
Размер:	99.1 Кб
ID:	3897299

        Полтора два часа каждый вечер в течение недели и... Аппарат готов! А теперь подробнее.

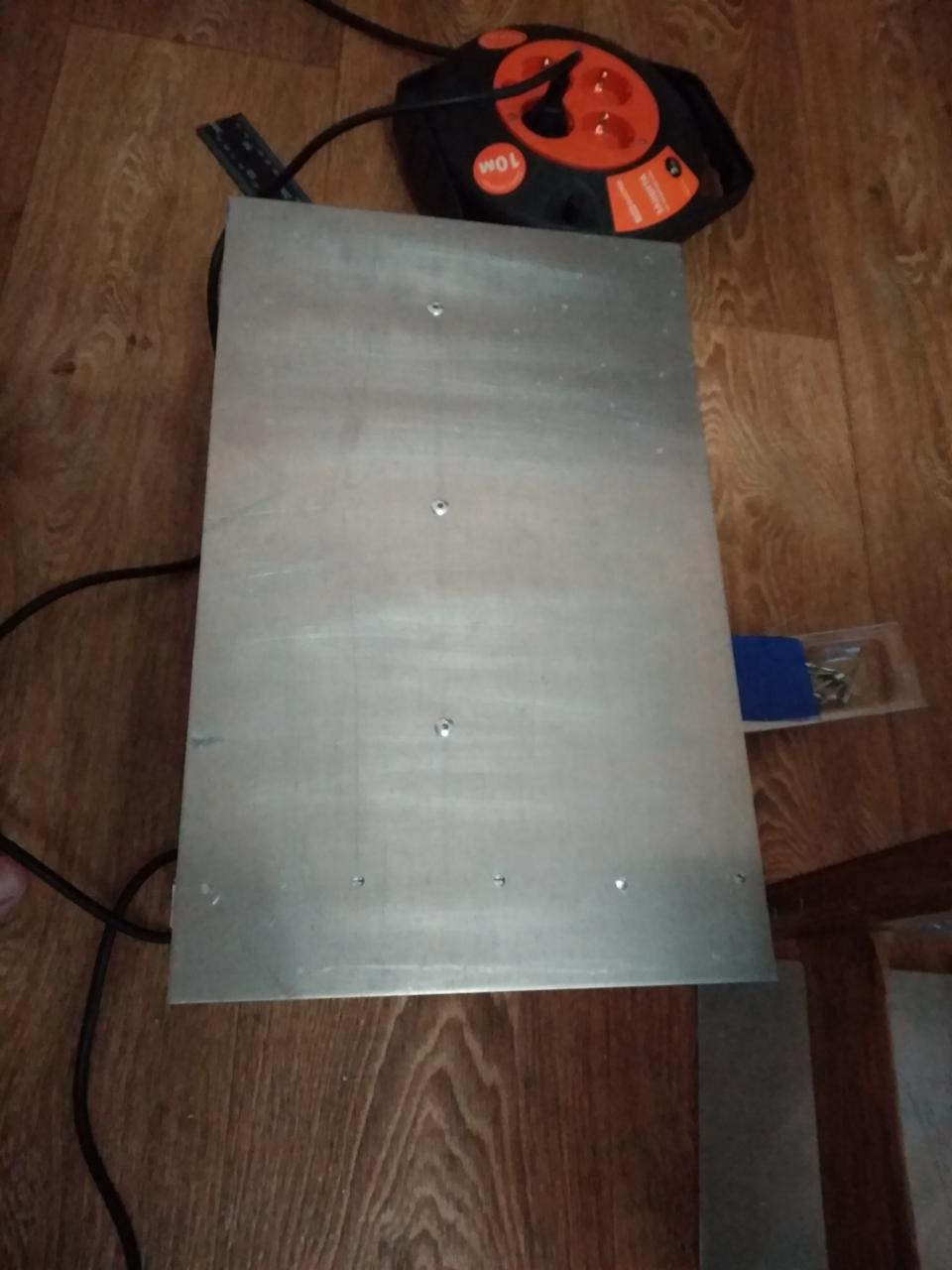

        Материалы (выбрал алюминий, так как варить не умею, да и теплопроводность у него лучше):
        Нажмите на изображение для увеличения.

Название:	IMG_20190122_185534.jpg
Просмотров:	1
Размер:	197.0 Кб
ID:	3897300

        труба 20х2 11м 4,57*11=50,27 р
        труба 50х2 3м 12,6*3=37,8 р
        уголок 15х15х1,5 6м 1,73*6=10,38 р
        Алюминиевый лист 0,39м2 53,76*0,39=20,96 р
        клепки 4х12 150 шт 6,0 р
        фланец мебельный 1 шт 2,0 р
        итого 109,41р

        Брал все ТУТ.

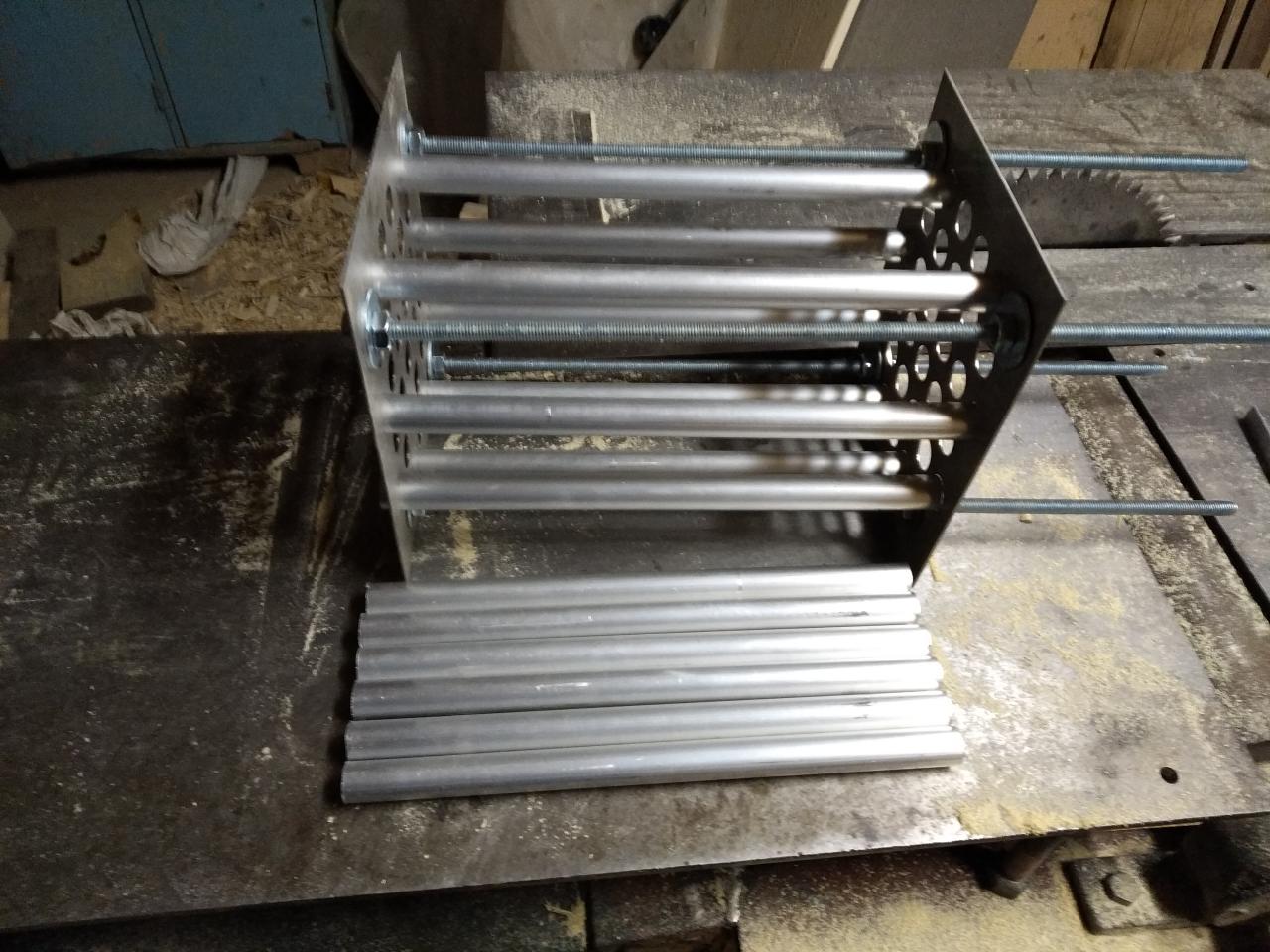

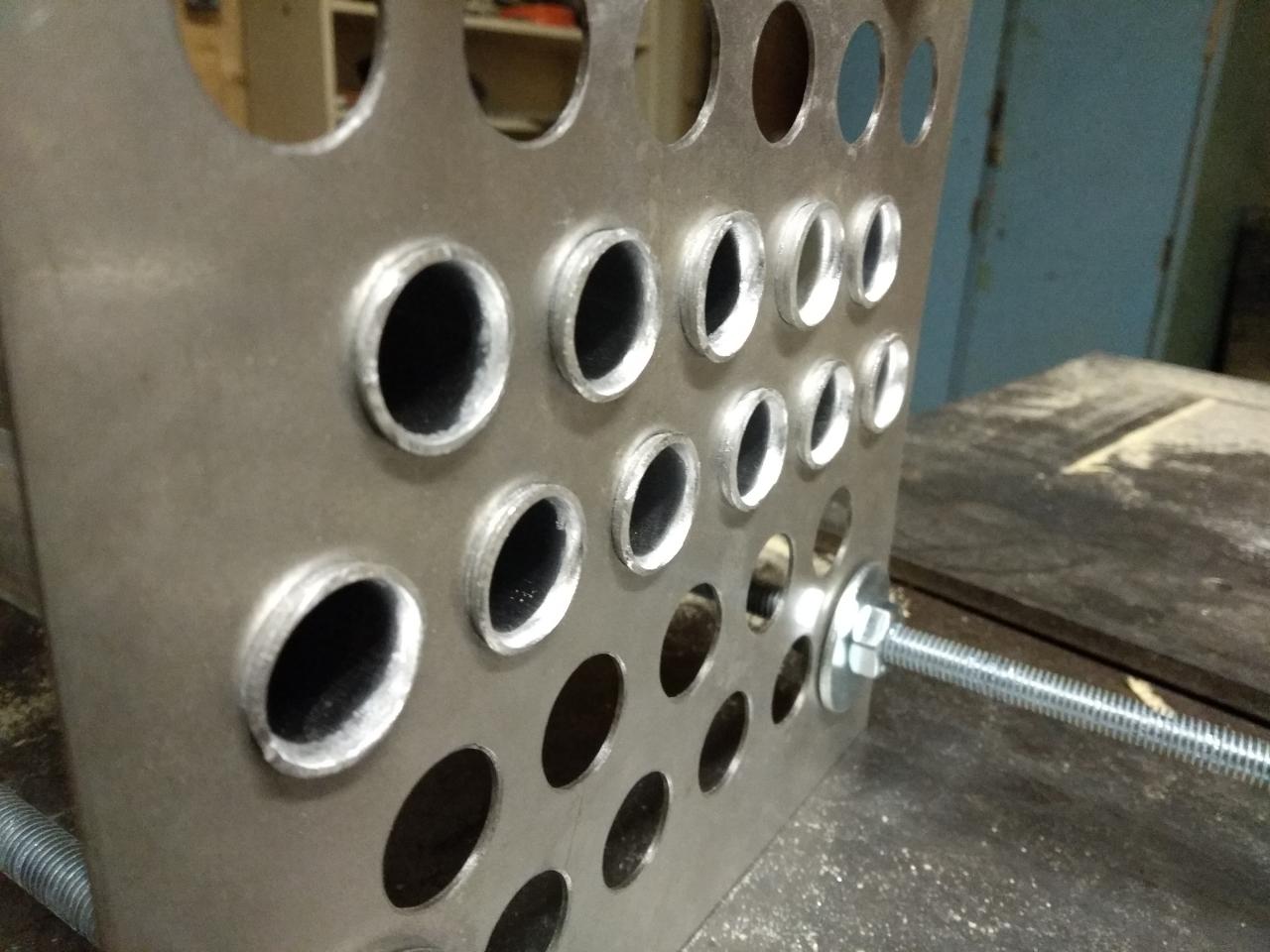

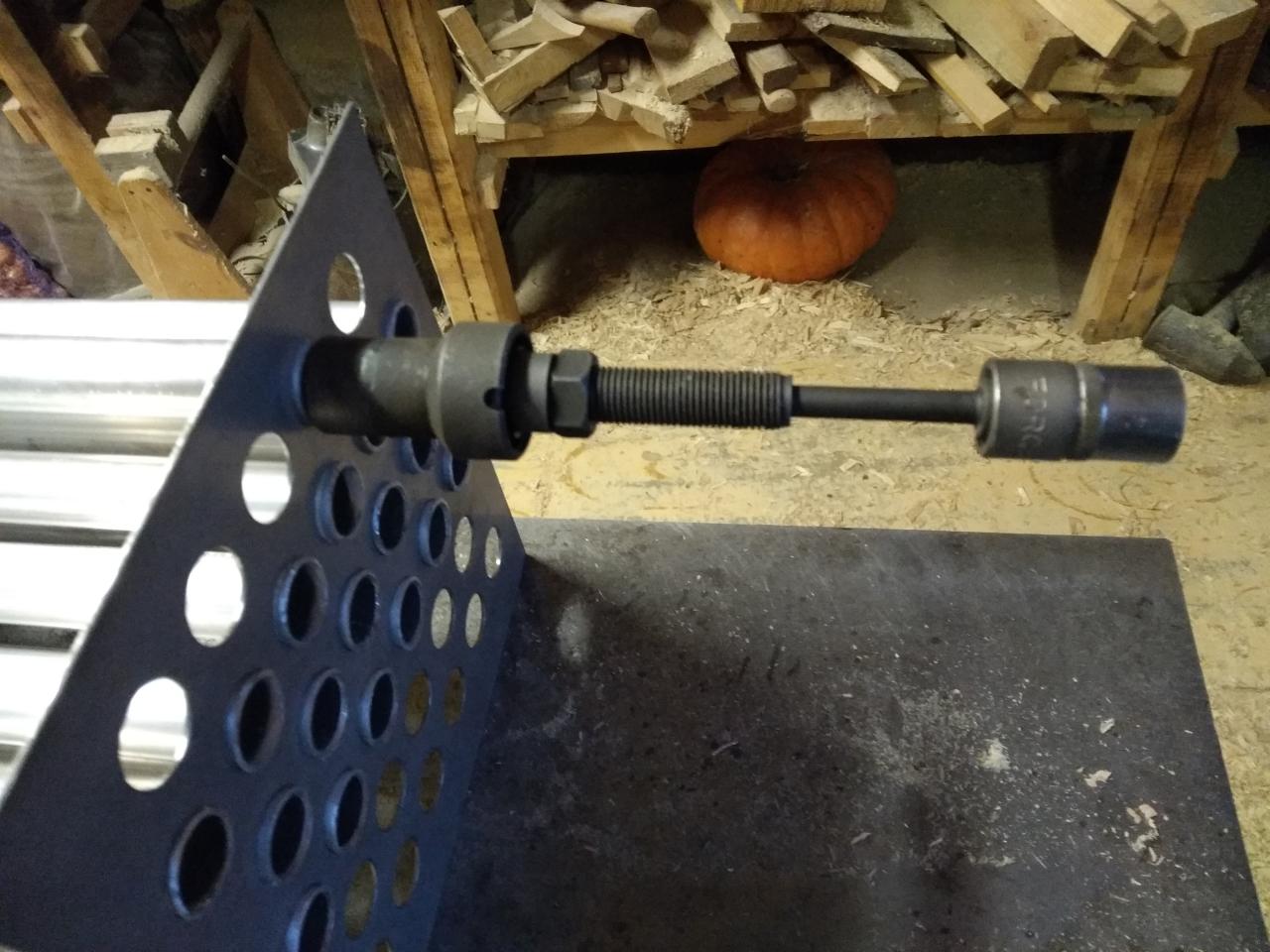

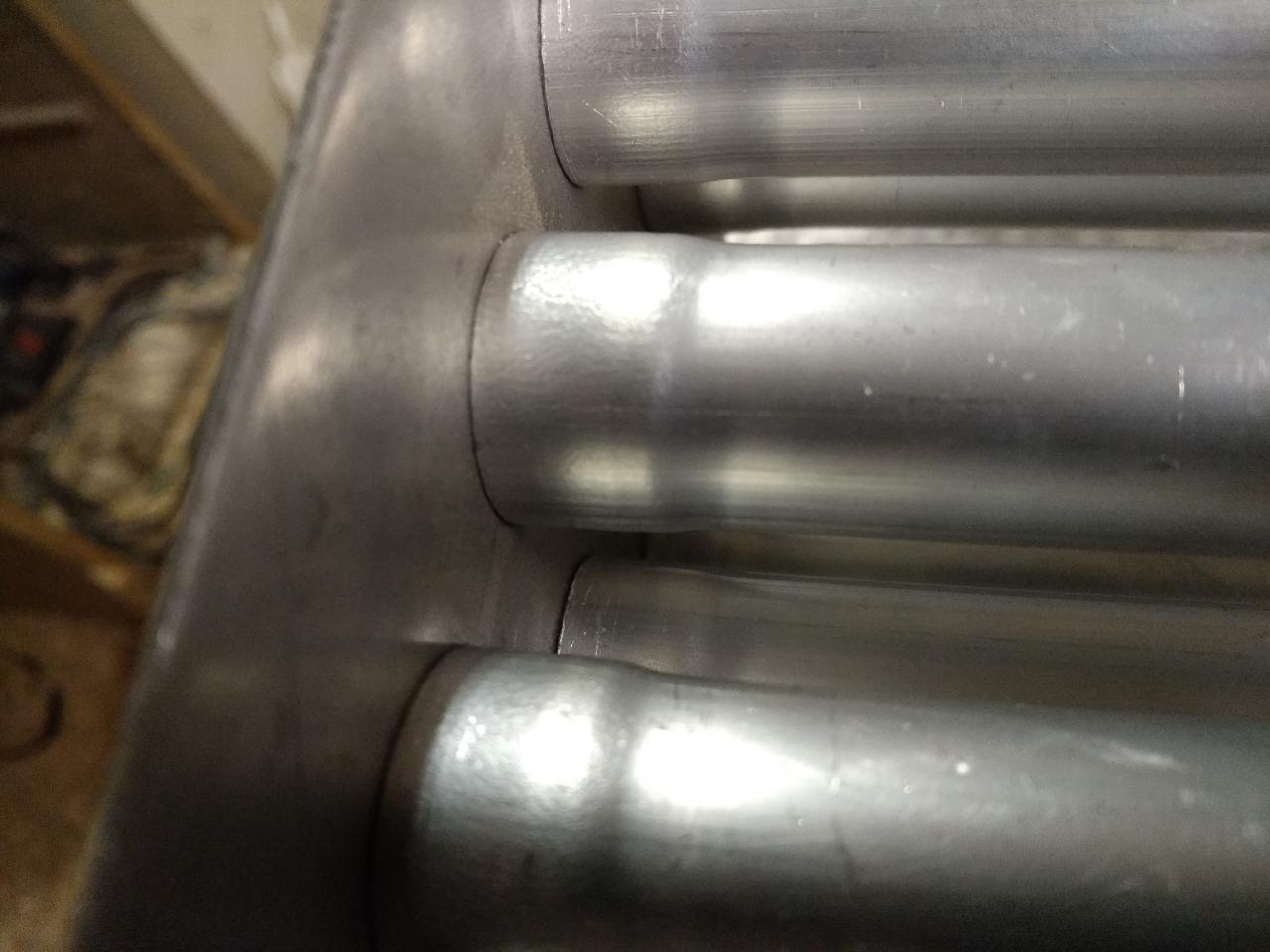

        Трубки в доске расклепал строительным отвесом, а затем развальцевал.

        Нажмите на изображение для увеличения.

Название:	IMG_20190124_190940.jpg
Просмотров:	1
Размер:	163.3 Кб
ID:	3897301 Нажмите на изображение для увеличения.

Название:	IMG_20190124_204427.jpg
Просмотров:	1
Размер:	117.5 Кб
ID:	3897302Нажмите на изображение для увеличения.

Название:	IMG_20190126_162136.jpg
Просмотров:	2
Размер:	139.3 Кб
ID:	3897303 Нажмите на изображение для увеличения.

Название:	IMG_20190126_172901.jpg
Просмотров:	1
Размер:	142.4 Кб
ID:	3897304Нажмите на изображение для увеличения.

Название:	IMG_20190126_172907.jpg
Просмотров:	2
Размер:	94.1 Кб
ID:	3897305

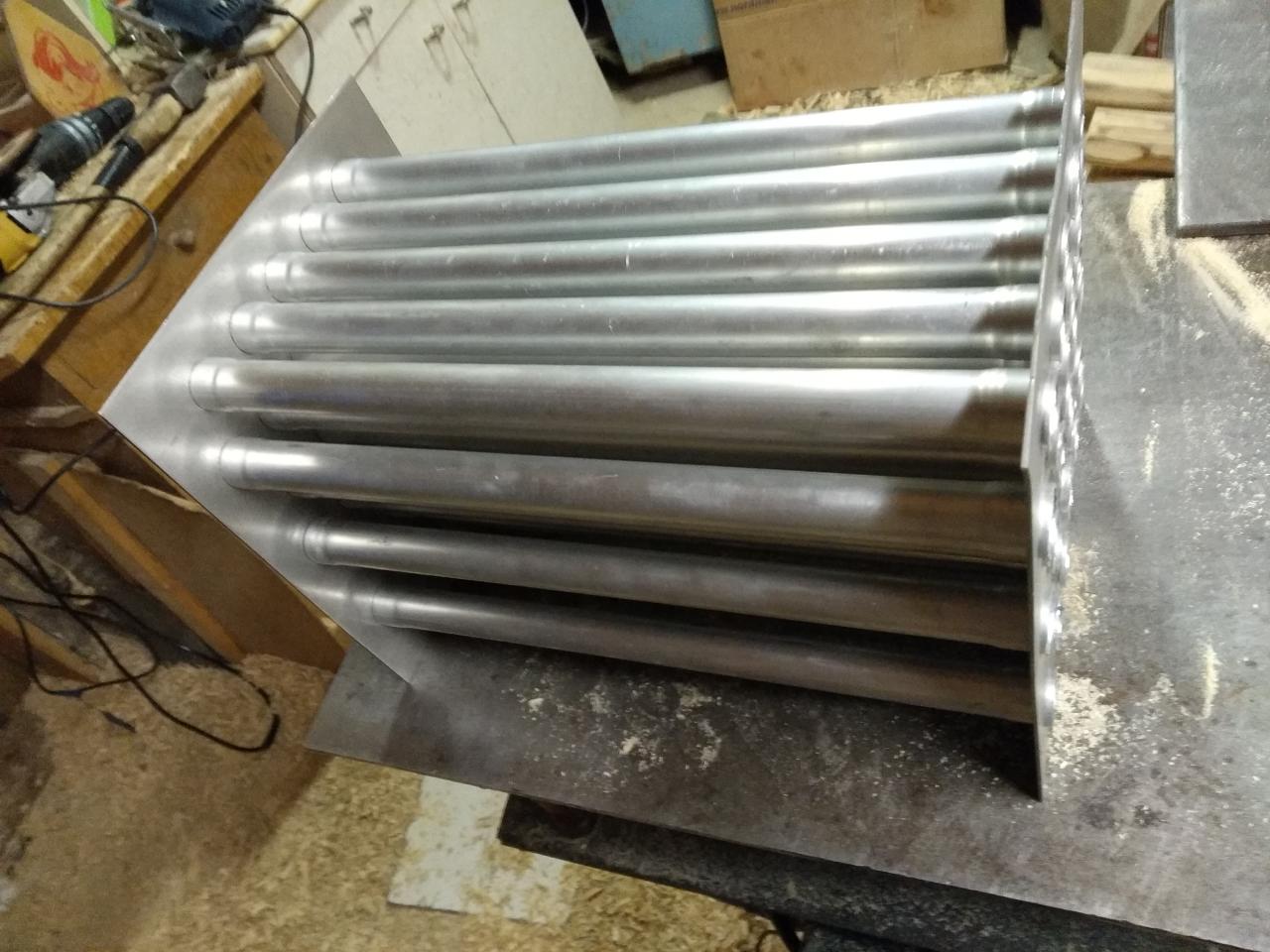

        Ну а дальше сверлил, клепал, подгонял.

        Нажмите на изображение для увеличения.

Название:	IMG_20190129_215201.jpg
Просмотров:	1
Размер:	118.8 Кб
ID:	3897308 Нажмите на изображение для увеличения.

Название:	IMG_20190129_215309.jpg
Просмотров:	1
Размер:	134.2 Кб
ID:	3897309

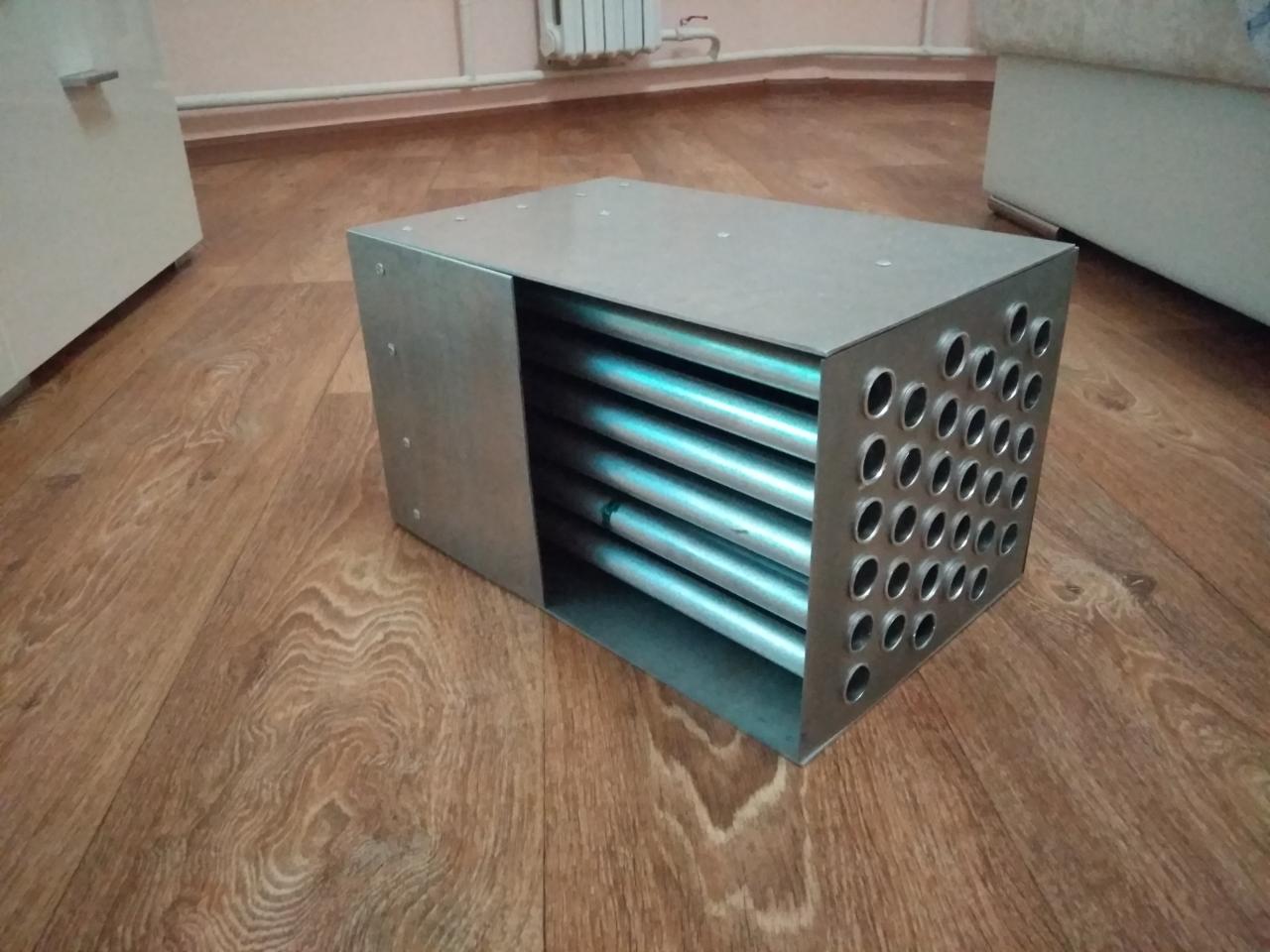

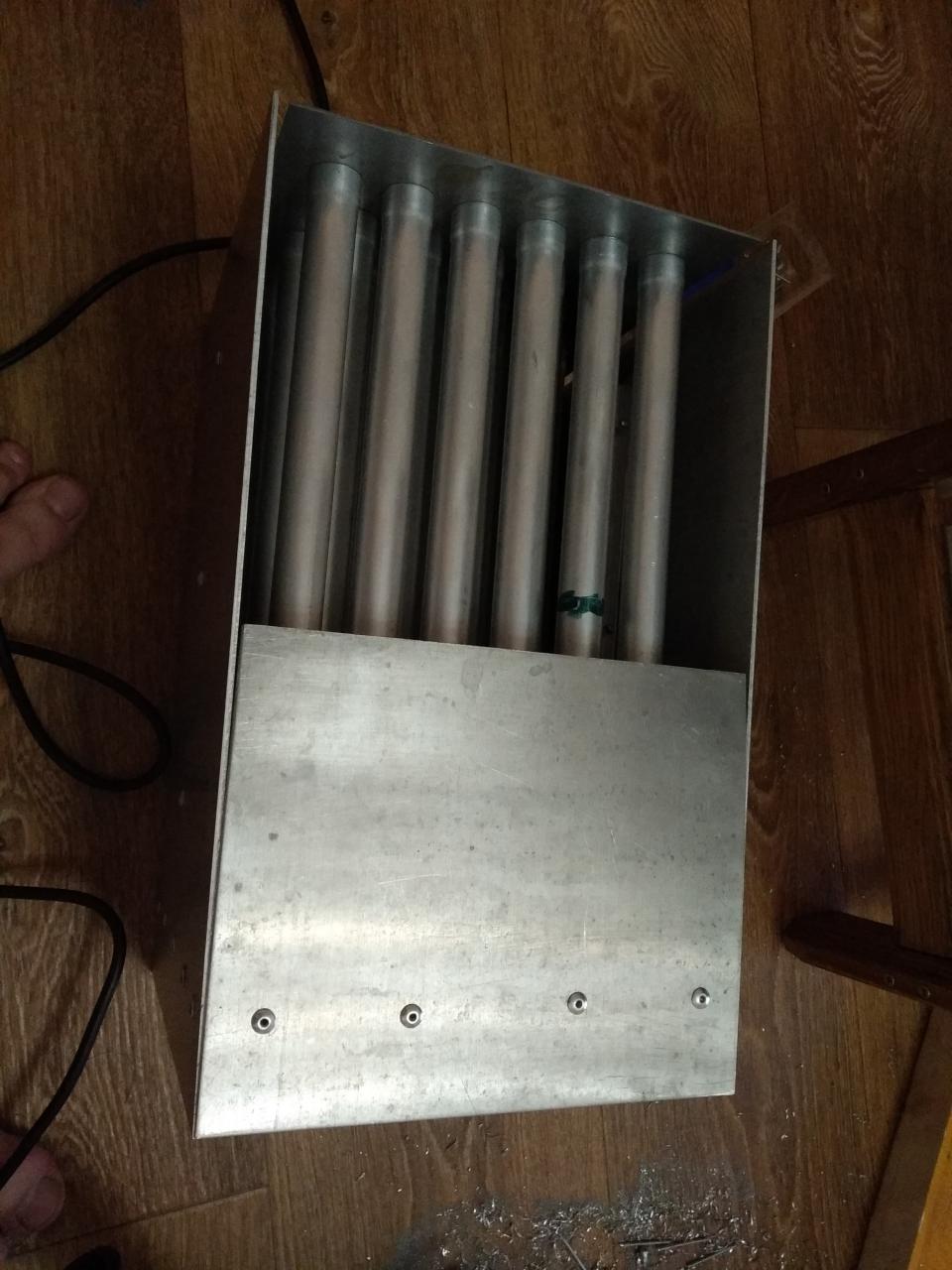

        Вдоль боковой стороны добавил уголок, чтобы дымовые газы не шли мимо трубок

        Нажмите на изображение для увеличения.

Название:	IMG_20190130_203000.jpg
Просмотров:	1
Размер:	107.9 Кб
ID:	3897310 Нажмите на изображение для увеличения.

Название:	IMG_20190130_203007.jpg
Просмотров:	1
Размер:	81.0 Кб
ID:	3897311

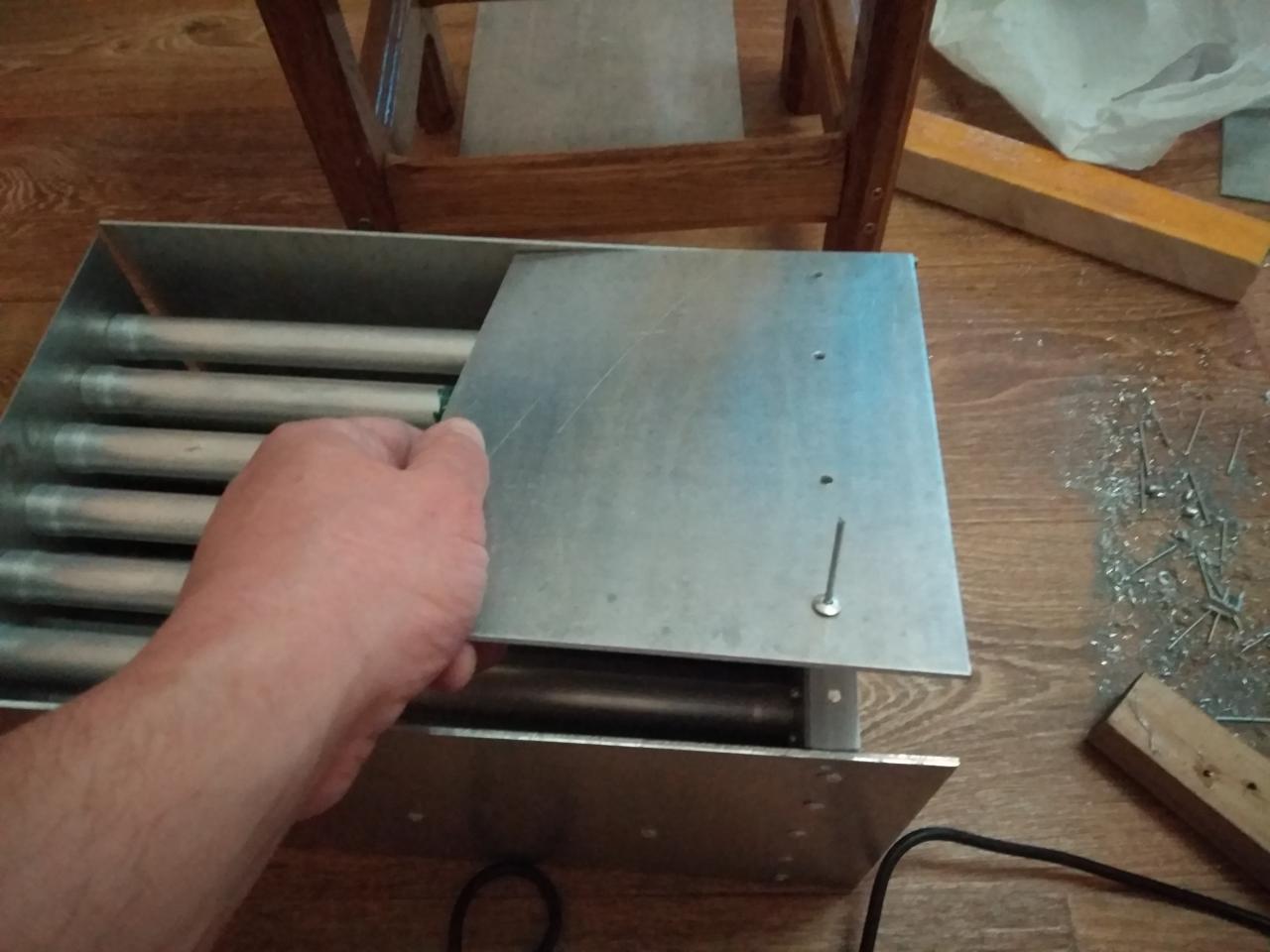

        Затем низ верх бок и так далее

        Нажмите на изображение для увеличения.

Название:	IMG_20190130_211005.jpg
Просмотров:	1
Размер:	93.1 Кб
ID:	3897312 Нажмите на изображение для увеличения.

Название:	IMG_20190130_211331.jpg
Просмотров:	1
Размер:	119.5 Кб
ID:	3897313 Нажмите на изображение для увеличения.

Название:	IMG_20190130_213527.jpg
Просмотров:	2
Размер:	109.9 Кб
ID:	3897314 Нажмите на изображение для увеличения.

Название:	IMG_20190130_213606.jpg
Просмотров:	1
Размер:	97.7 Кб
ID:	3897315Нажмите на изображение для увеличения.

Название:	IMG_20190130_213633.jpg
Просмотров:	2
Размер:	118.3 Кб
ID:	3897316

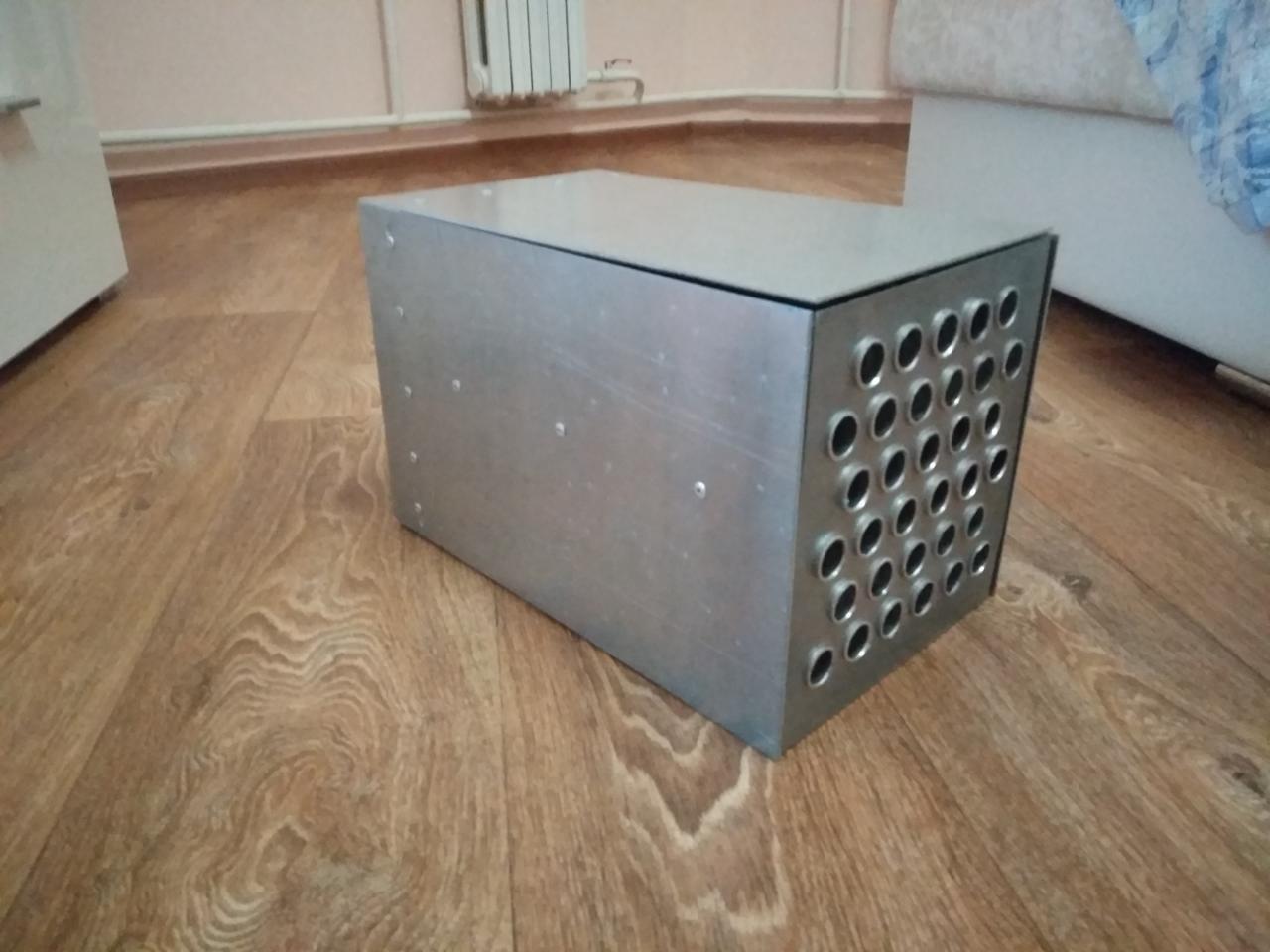

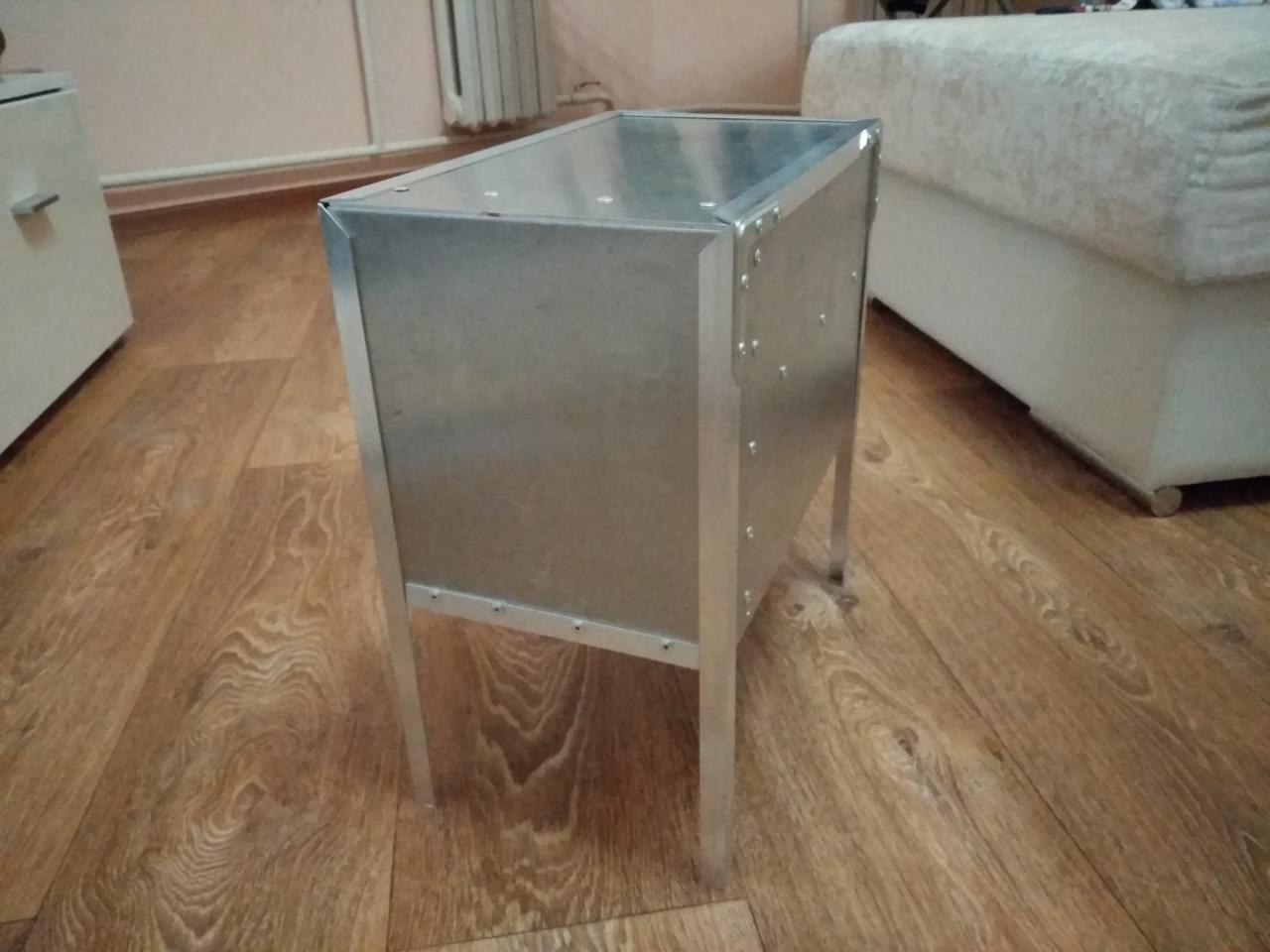

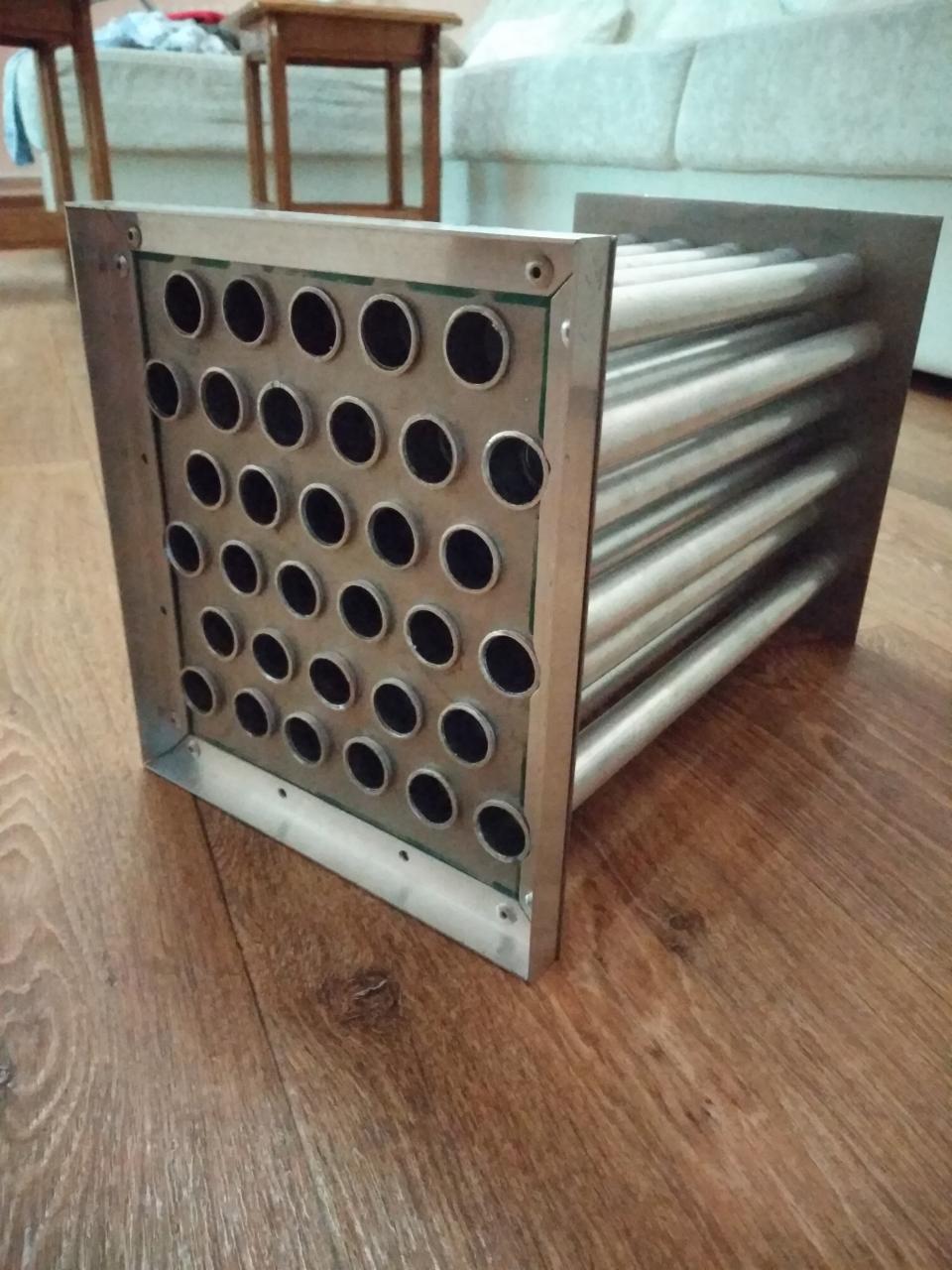

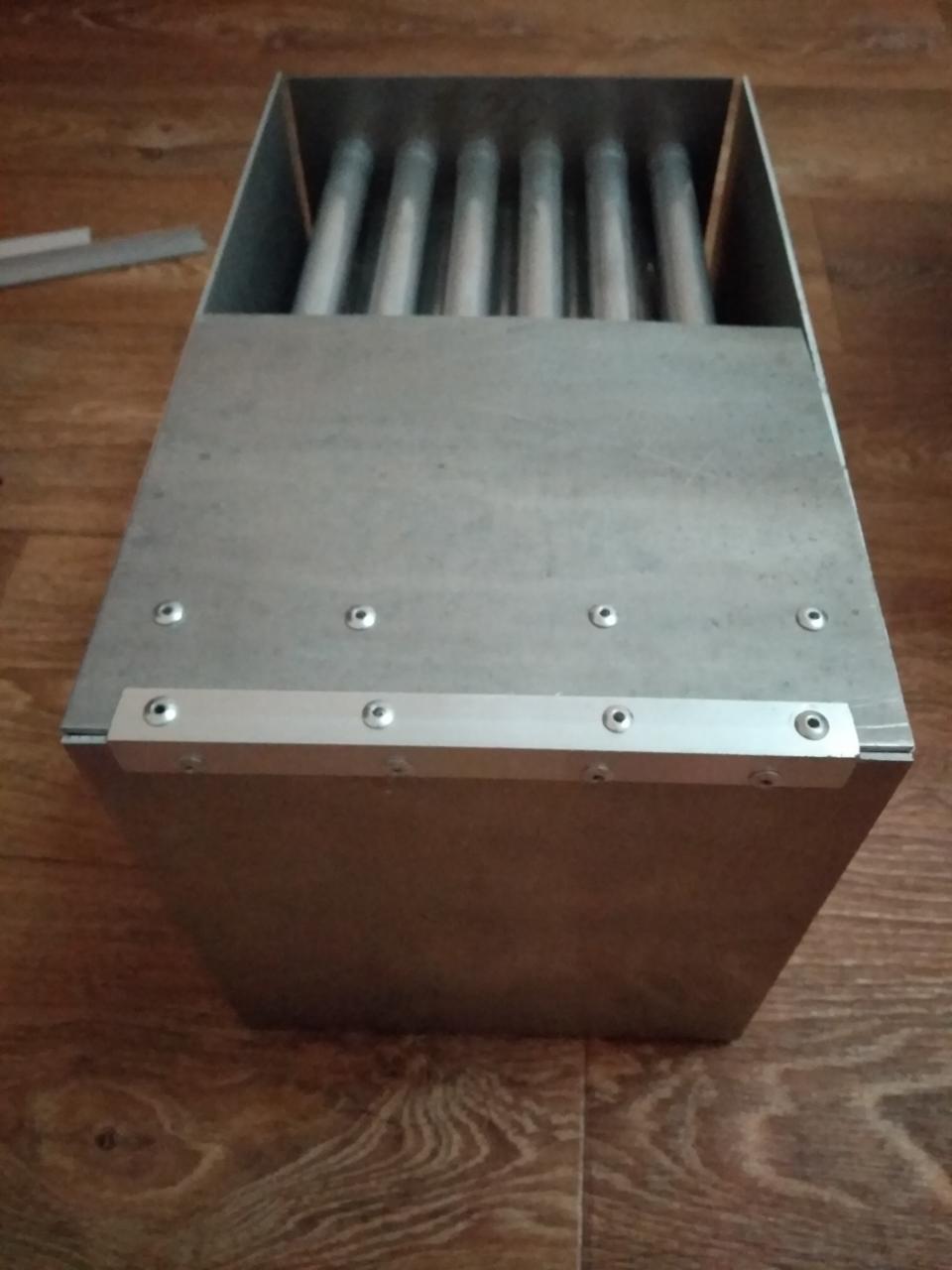

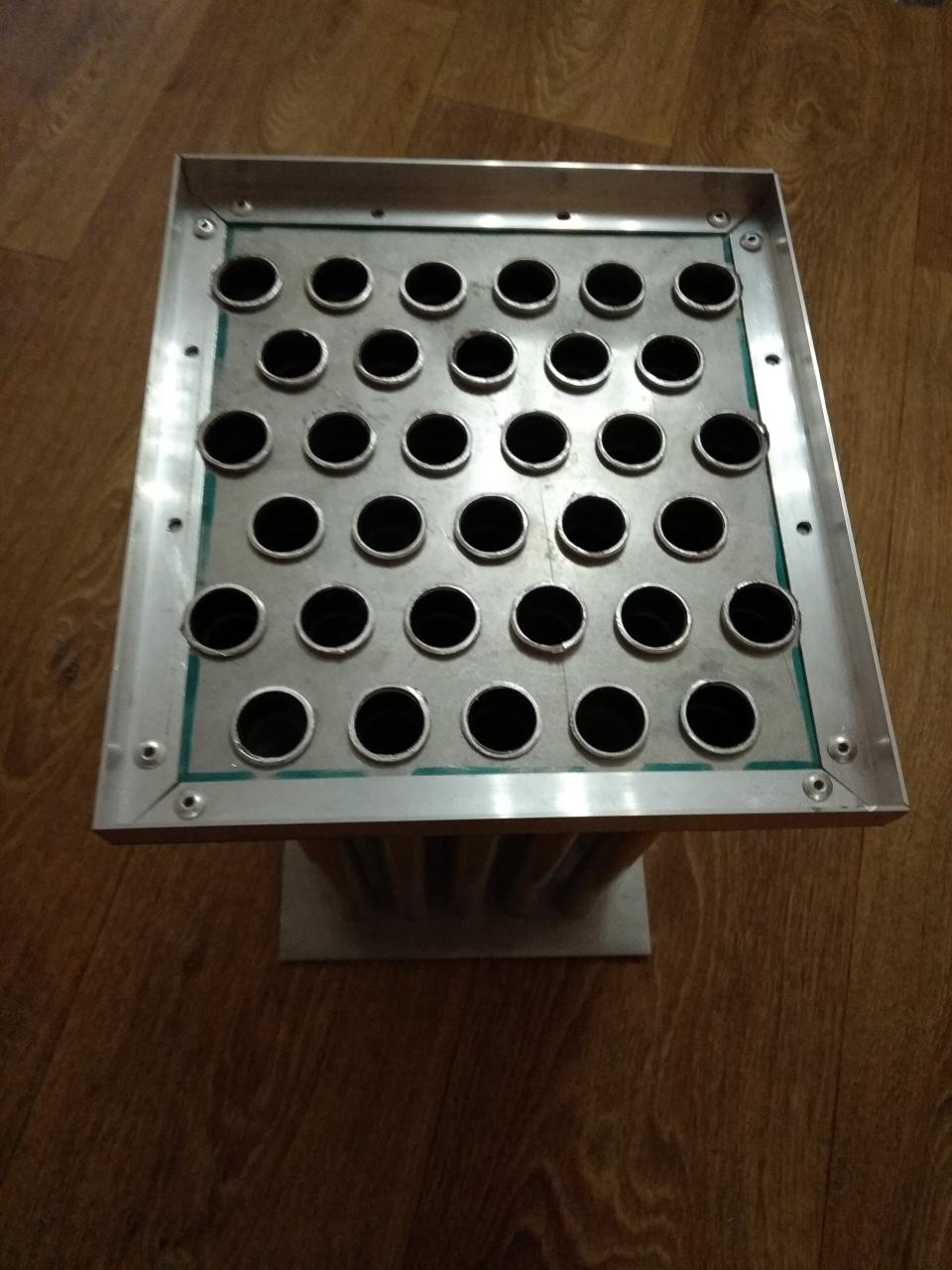

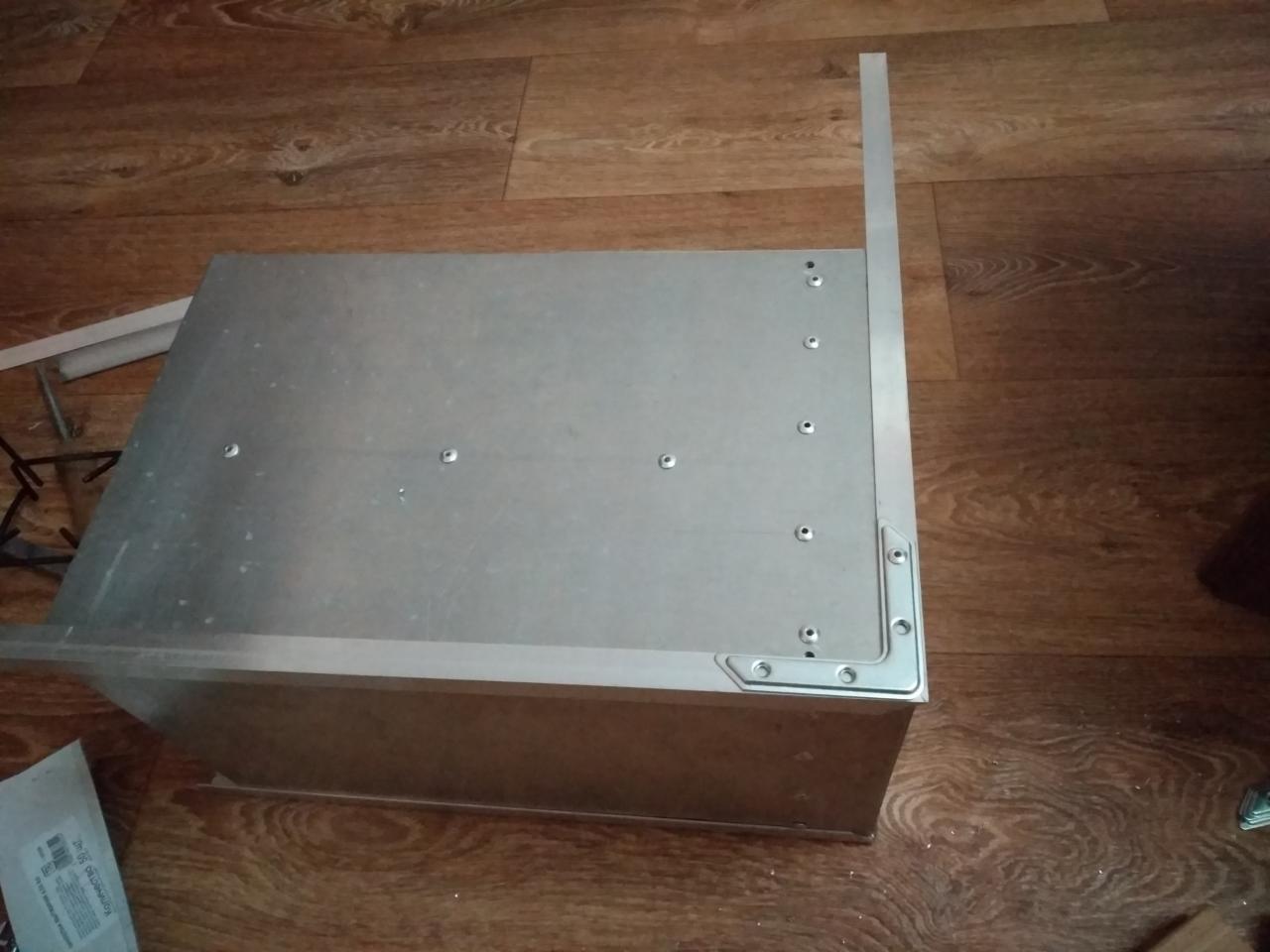

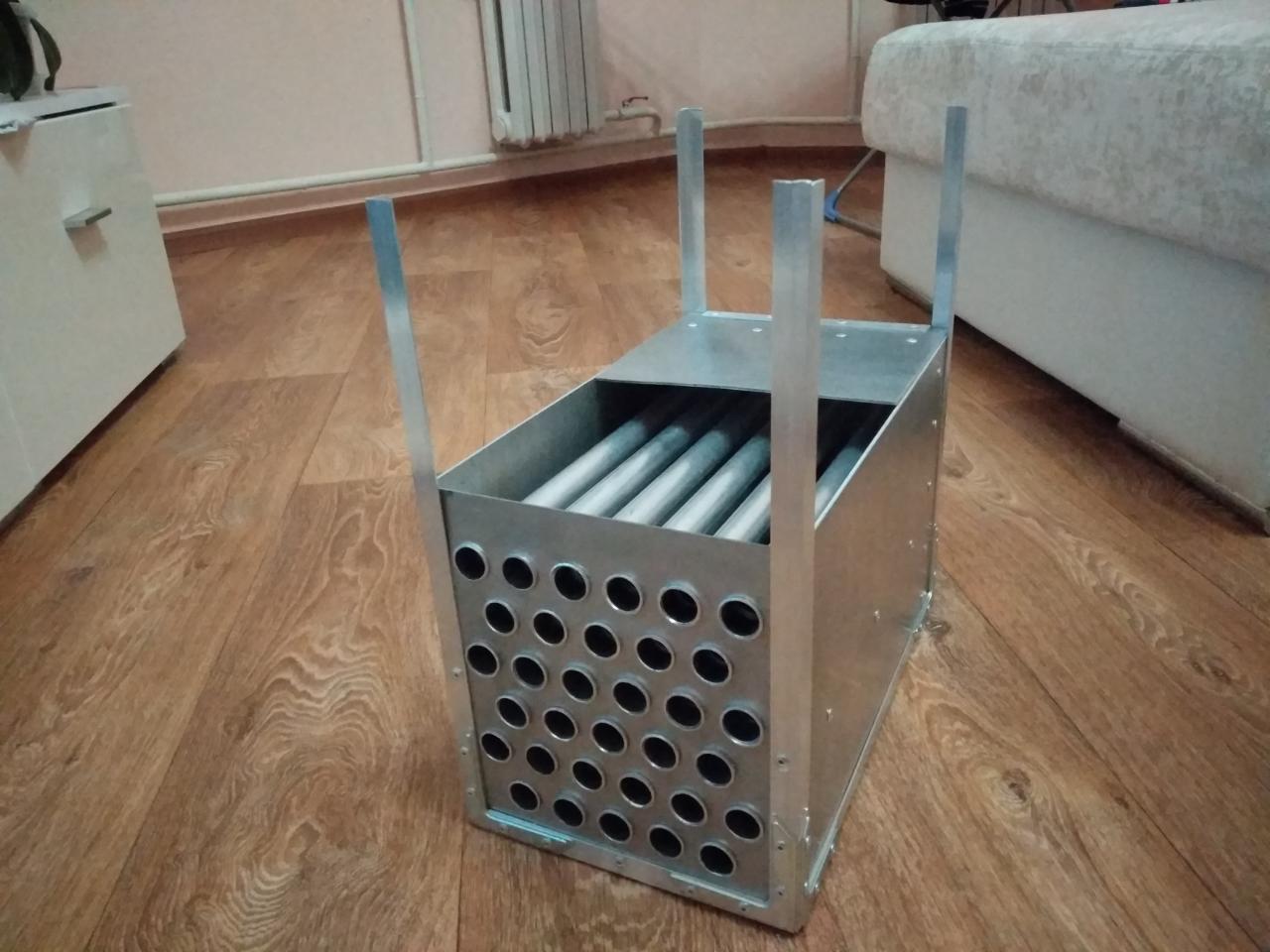

        Затем начал обрамлять все уголком

        Нажмите на изображение для увеличения.

Название:	IMG_20190131_200059.jpg
Просмотров:	1
Размер:	76.9 Кб
ID:	3897317 Нажмите на изображение для увеличения.

Название:	IMG_20190131_202253.jpg
Просмотров:	2
Размер:	90.1 Кб
ID:	3897318 Нажмите на изображение для увеличения.

Название:	IMG_20190131_214840.jpg
Просмотров:	1
Размер:	109.8 Кб
ID:	3897319 Нажмите на изображение для увеличения.

Название:	IMG_20190131_214915.jpg
Просмотров:	2
Размер:	96.3 Кб
ID:	3897320Нажмите на изображение для увеличения.

Название:	IMG_20190131_214944.jpg
Просмотров:	1
Размер:	114.4 Кб
ID:	3897321

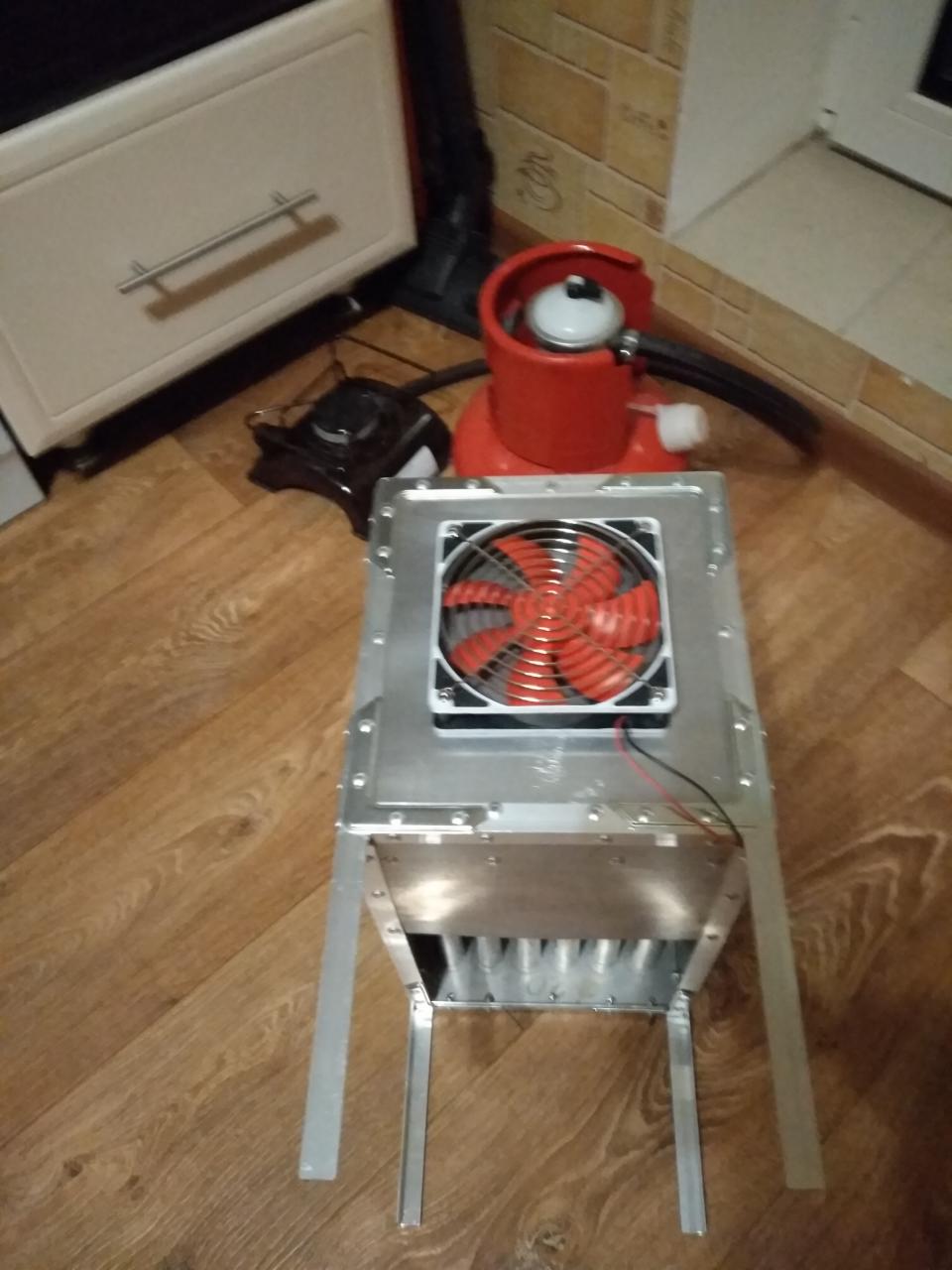

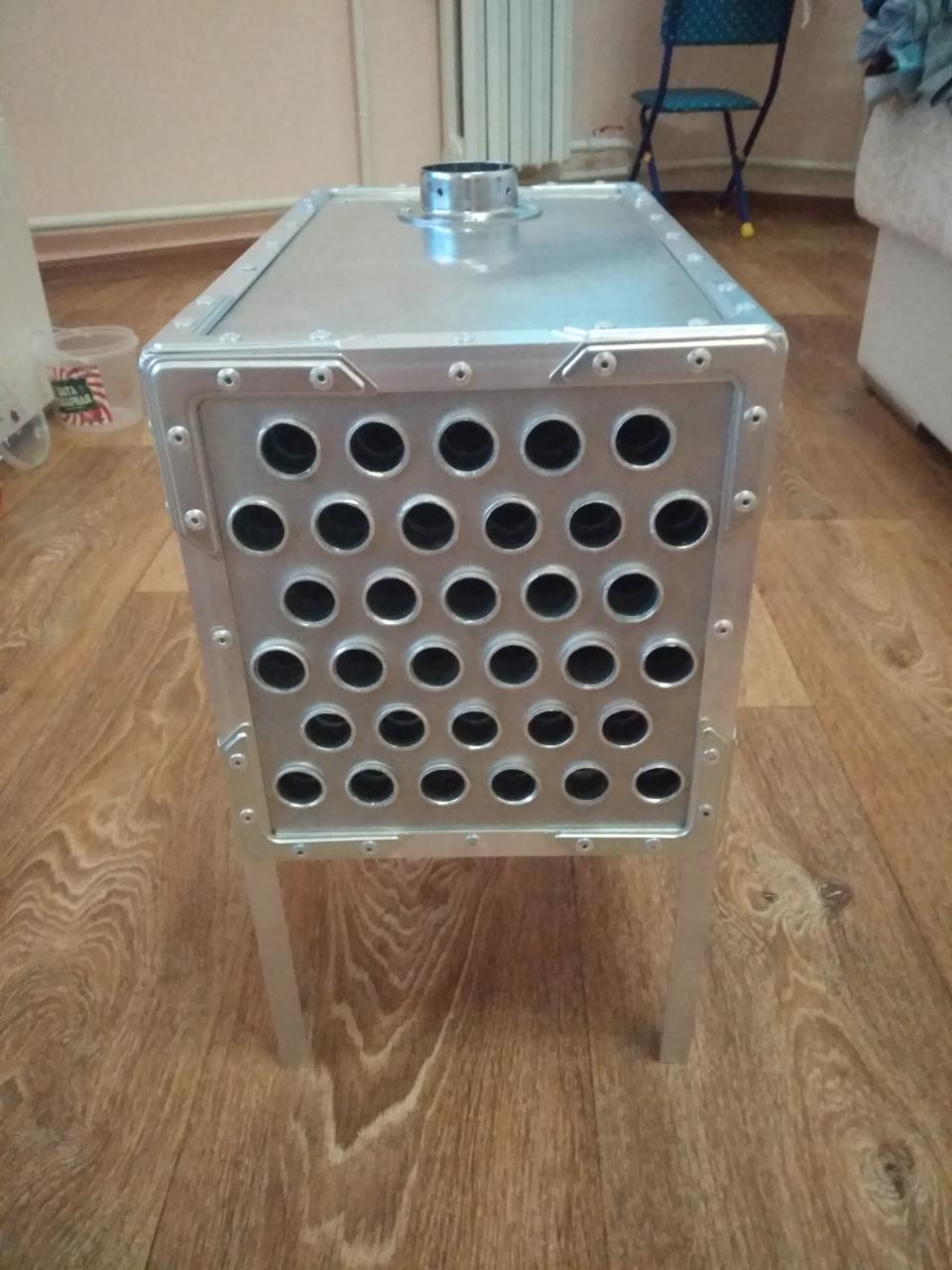

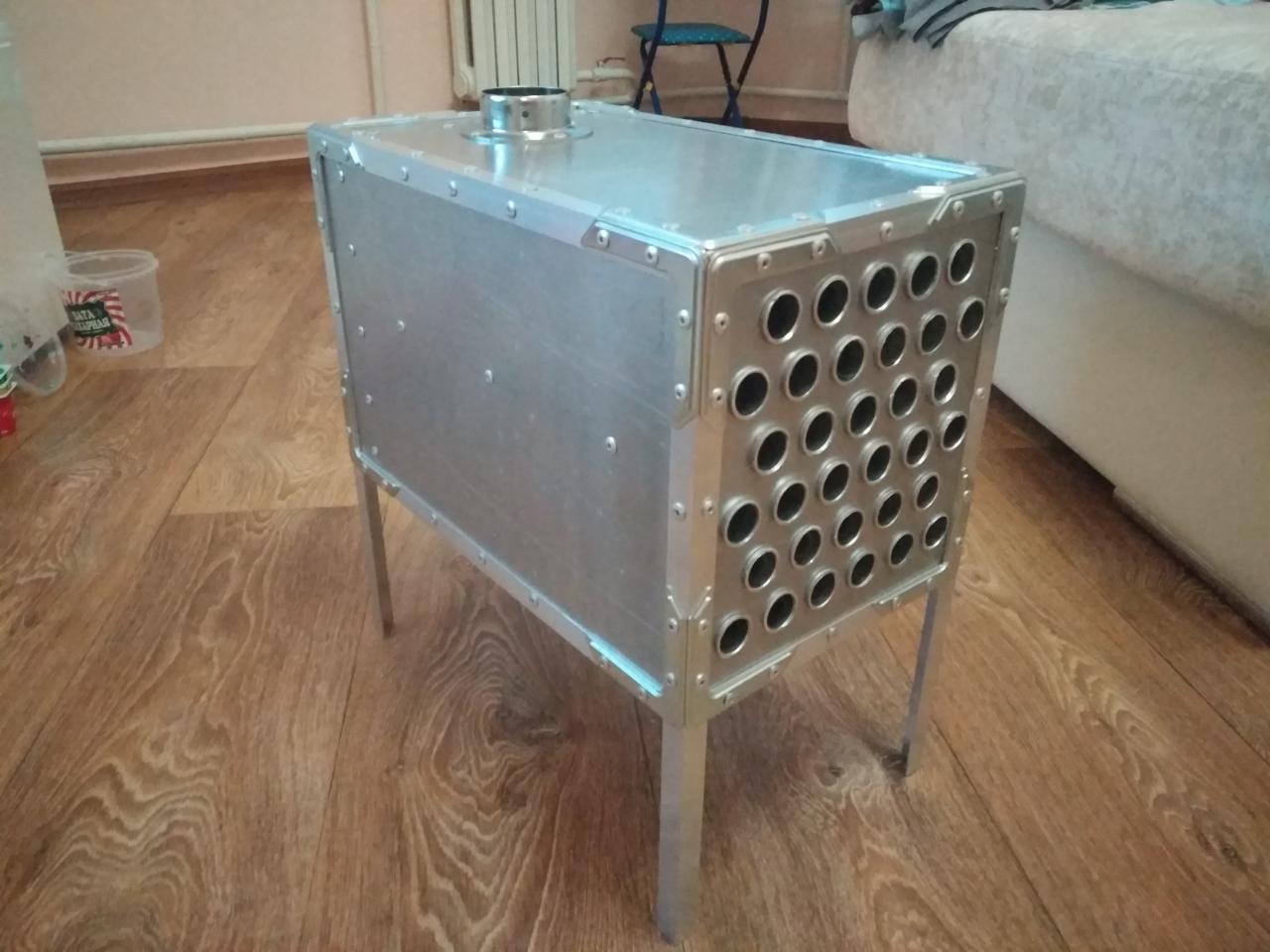

        В конце закрепил фланец под трубу и вентилятор.

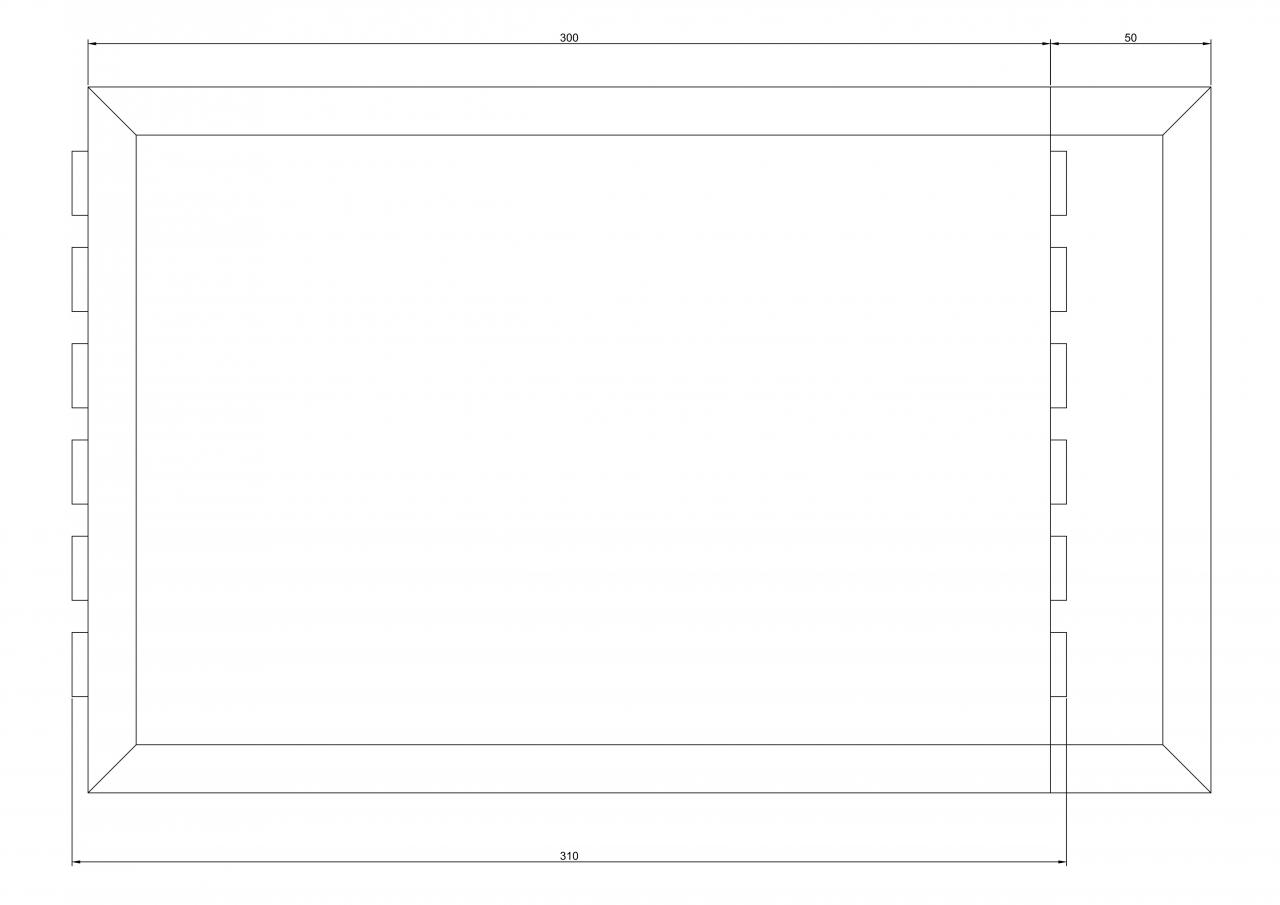

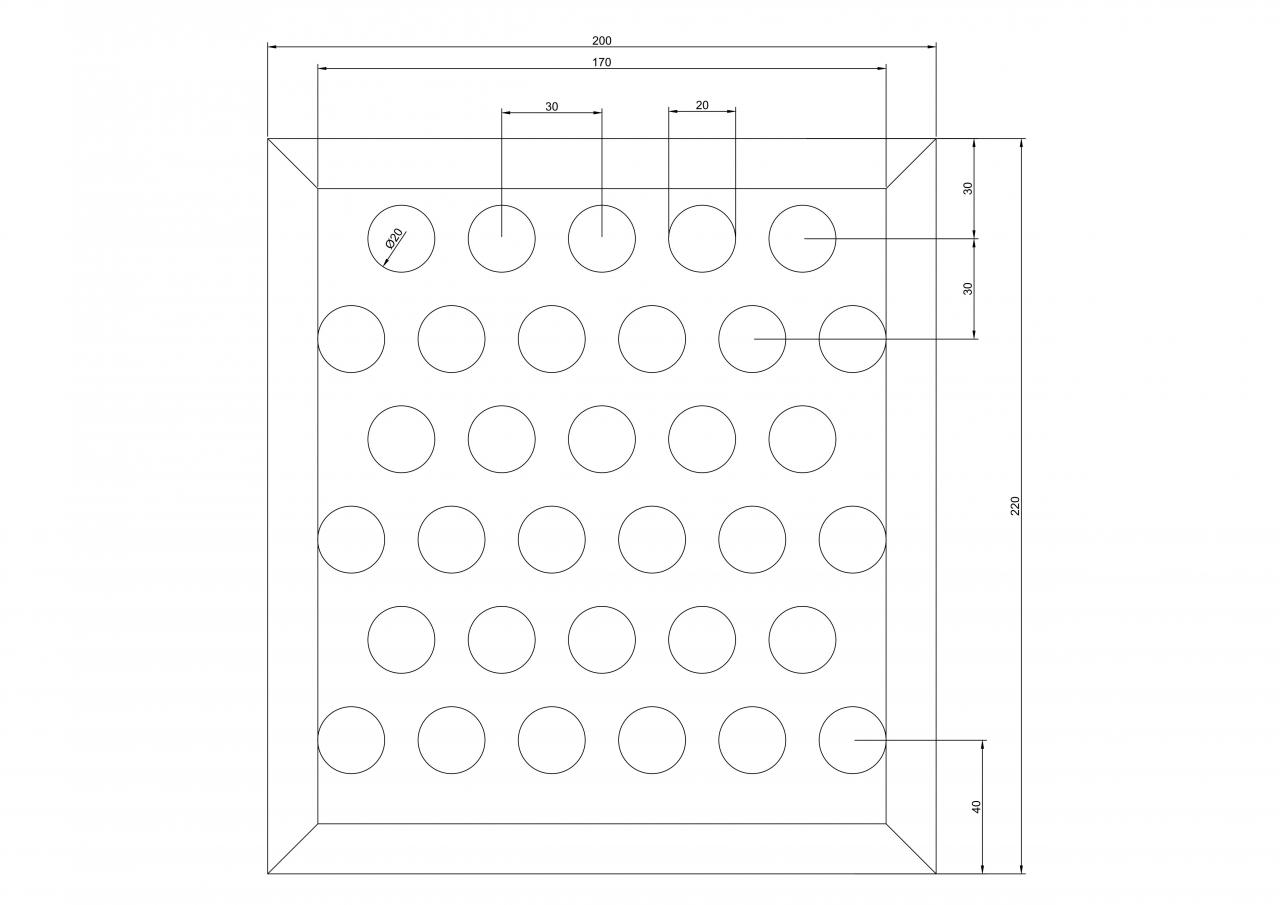

        А вот и размеры:

        Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	1
Размер:	64.9 Кб
ID:	3897324 Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	1
Размер:	42.7 Кб
ID:	3897325

        Идея не новая. вдохновение черпал ТУТ. Только уменьшил диаметр труб, добавил их количество, сохранив тем самым проходное сечение, но существенно увеличил площадь поверхности нагрева (внутри и снаружи трубок).
        И как же приятно лицезреть плоды своего собственного труда!

        А вот и труба:
        Последний раз редактировалось 3AU4UK; 08.02.2019, 09:21.

        Комментарий


        • #20

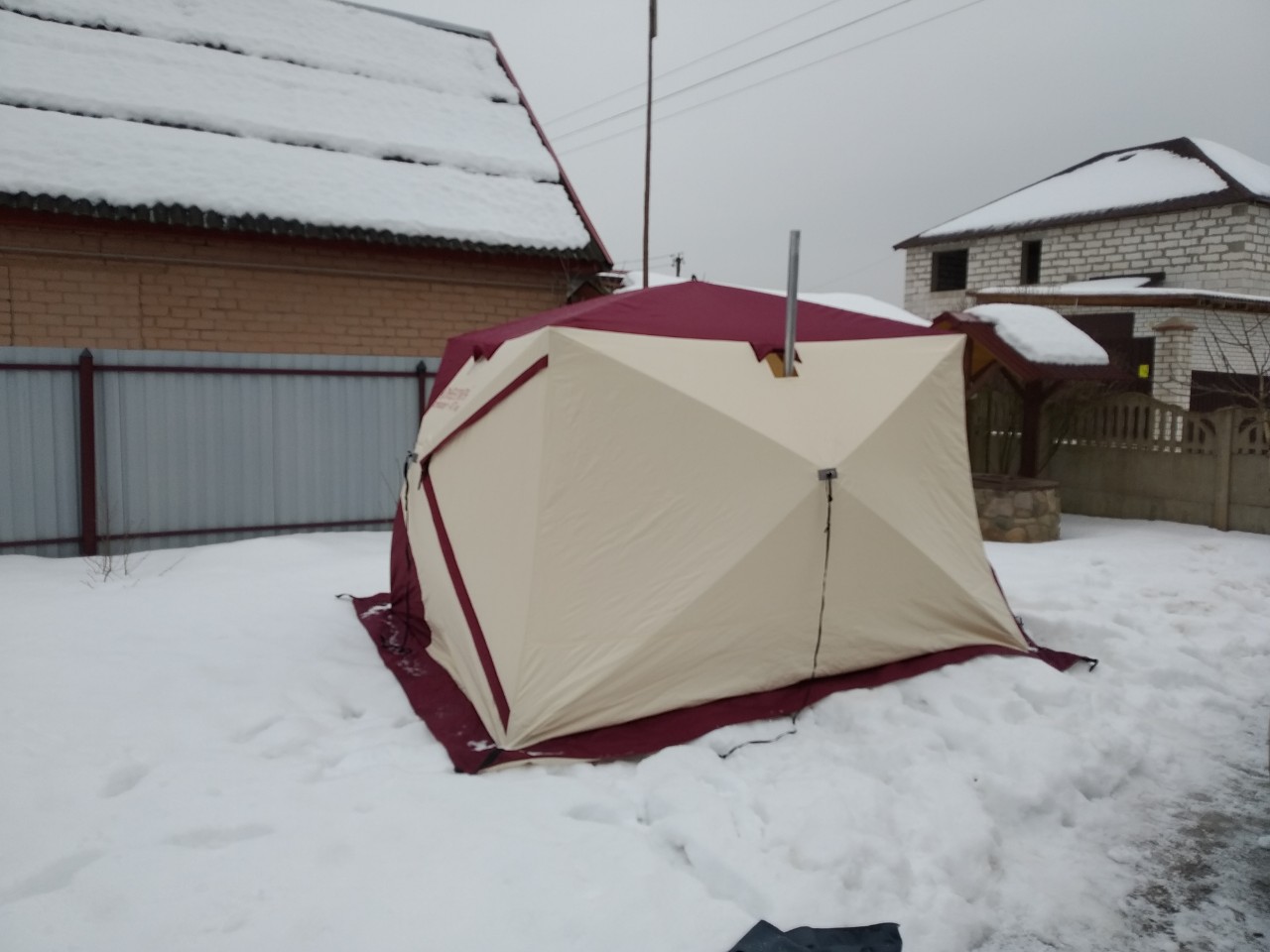

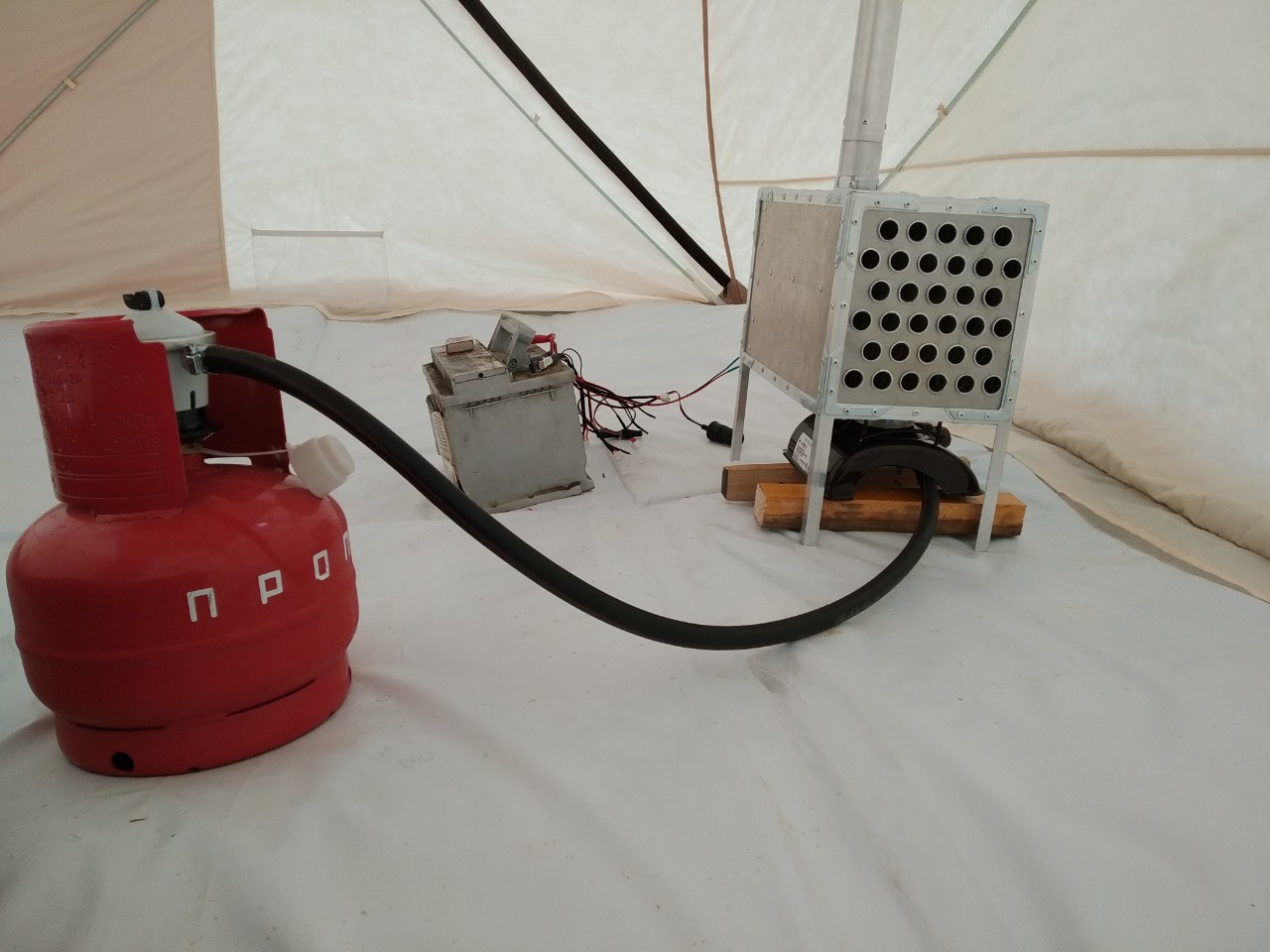

          Тест

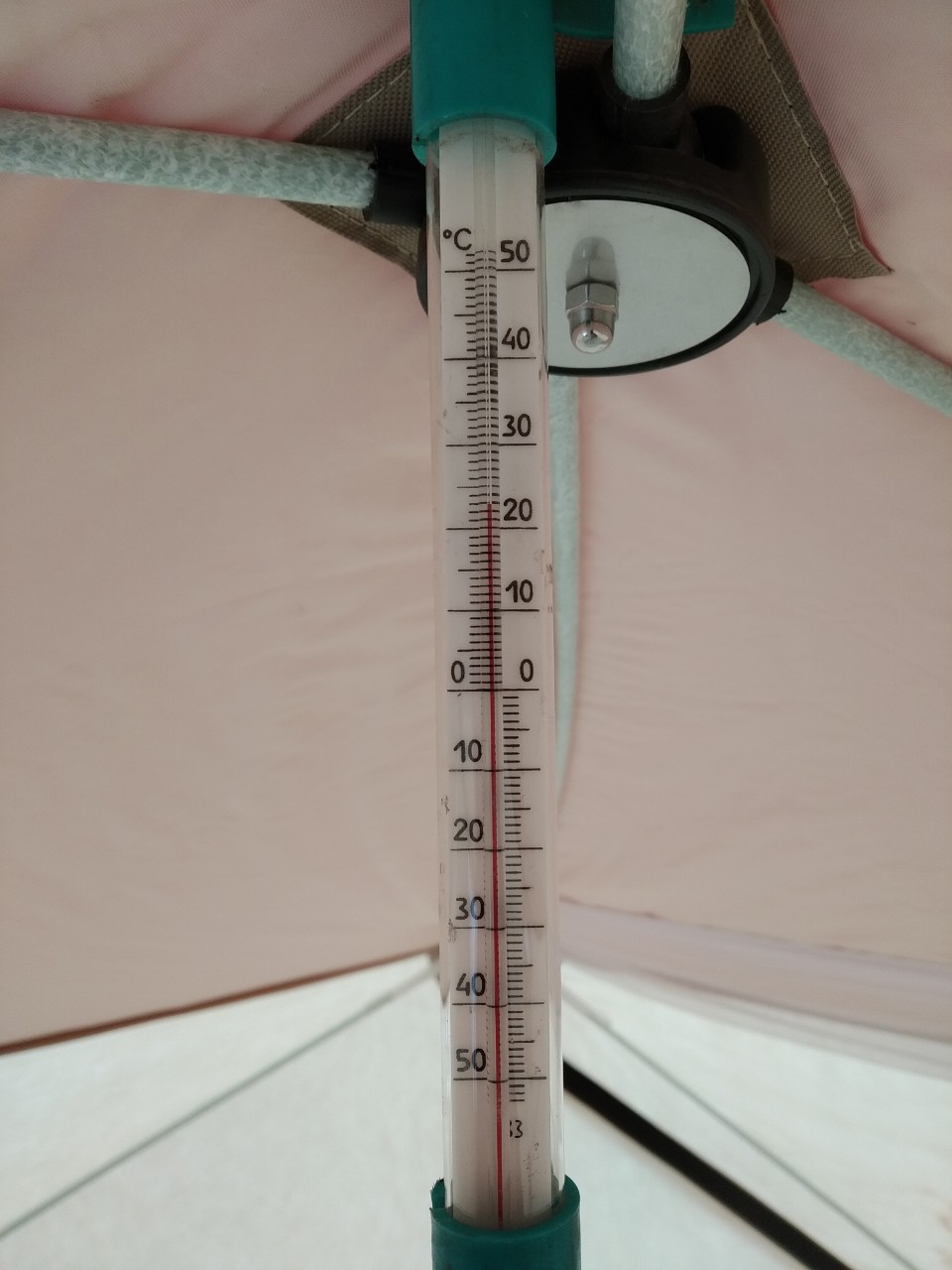

          Протестировал на даче, на улице ноль. Внутри +23 через пол часа.
          Дымовая труба внутри палатки под потолком была в районе 60 градусов. А значит теплосъем отличный!!!

          Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	1
Размер:	156.6 Кб
ID:	3897586 Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	3
Размер:	140.0 Кб
ID:	3897587 Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	2
Размер:	131.7 Кб
ID:	3897588

          Комментарий


          • #21
            Молодец, я давно уже писал про идею собрать все на уголках. У самого руки не дошли. А вообще по нашим зимам и по моим рыбалкам просто нет острой необходимости в ТО. Единственное что смутило - отсутствие вертикальных перегородок. Во всяком случае на фото я не увидел. И в погоне за теплосьемом не следует забывать о тяге, о том ради чего все это мутится. Для тяги как раз лучше чтобы внутри было "посвободнее".
            Последний раз редактировалось Aleksandr2103; 11.02.2019, 08:08.

            Комментарий


            • #22
              Сообщение от Aleksandr2103 Посмотреть сообщение
              А вообще по нашим зимам и по моим рыбалкам просто нет острой необходимости в ТО.
              Это на случай поездок с ночевкой. Ну и иногда бывают холодные деньки...
              Сообщение от Aleksandr2103 Посмотреть сообщение
              Единственное что смутило - отсутствие вертикальных перегородок. Во всяком случае на фото я не увидел.
              Их нет! Длина трубок 300 мм, длина горелки 200. Т.е. пламя идет практически снизу вверх. для перегородок оставалось мало места, да и тягу снижать не хотелось, безопасность все-таки. Решил испытать без них, ну и если придется - добавить. По факту на максимальном пламени труба была 60 градусов. Это, я считаю, идеально! Тем более, что в палатке уже жарковато было.

              Комментарий


              • #23
                Ночью я езжу, но топлюсь т. н. дожигателем, клапана открыты, окошкии и вход приоткрыты. ТО безусловно более продвинутое отопление. Но санки уже и так забиты под завязку и загружены. А ТО сам по себе объем и вес, + к нему более тяжелый аккум уже нужен, + трубы. Пока ловлю я не замерзаю и с моим отоплением. А если спать - то я и с ТО включенным спать не лягу. Тяга в данном случае не сильно от перегородок поменяется. Скажем так главное чтобы этой перегородкой общее проходное сечение не занижать. Ну полезно было бы края этих перегородок загнуть по ходу газов чтобы поток был белее плавным. Технически воплотить конечно сложнее это. Чуть может длиннее ТО сделать, трубок чуть меньше, может чуть больше диаметр, площадь теплосъема за счет длины не изменится.
                Когда рассчитывают теплообменники - важный фактор это скорость прохождения среды. Я себе как-то чилер медный для пивоварения замутил. Казалось бы - херачишь холодной водой через него чем больше тем лучше а на самом деле - вода пролетает через сусло слишком быстро, так что оно не успевает просто ей температуру отдавать.
                Хотя может и так все норм. Просто вариации на тему.
                Последний раз редактировалось Aleksandr2103; 11.02.2019, 09:47.

                Комментарий


                • #24
                  Могу предложить компактный , эффективный ,экономичный по газу комплект обогрева для зимней палатки .
                  Столик -20 руб
                  Экран -трюмо-30 руб
                  Плитка-75 руб
                  Излучатель ( нержавейка)-35 руб.
                  Комплект -160 руб.

                  - - - Добавлено - - -

                  Столик для теплообменника, с выдвижной площадкой для плитки ,возможно закипятить кружку воды на плитке , не трогая теплообменник.
                  Последний раз редактировалось Salnoi; 13.02.2019, 21:56.

                  Комментарий


                  • #25
                    Продам дожигатель - излучатель -40 руб.
                    Столик -20 руб.
                    Зеркальный ,раскладной экран -30 руб.
                    Самый не габаритный , компактный и очень эффективный комплект отопления для зимней палатки , работает от газовой плитки Гефест.
                    +375293166012

                    Комментарий


                    • #26
                      Вот спасибо.Разложил по полочкам. Буду начинать.
