О катушках.
-
-
ПОлучается, что я обозвалСообщение от slaffka Посмотреть сообщение
передачу, имеющуюСообщение от Мирон Посмотреть сообщение
Ну поскольку в таком серьезном источнике сказано что данная передача относится к коническим, признаю что я ее недооценил. И извиняюсь :)в — колесо с круговыми зубьями
Но, мне интересно как эта передача соотносится с определением
Т.е., чтобы передача была конической, небходимо и достаточно, чтобы выполнялись два выделенных условия..Зубчатую передачу с пересекающимися осями, у которой начальные и делительные поверхности колес конические, называют конической.
Оси шестеренок пересекаются, вопросов нет..
А вот насколько коническими являются их начальные и делительные поверхности? Особенно у меньшей шестерни на рис 46в..
И особено в передаче у катушки
С наилучшими пожеланиями -
Мирон, ну очень согласен, тоже это противоречие понять не могу...Сообщение от Мирон Посмотреть сообщение
Ну если только рассматривать "нечервяк":) как фигуру в геометрии Римана(где нет параллельных прямых)
:)))
зы: дааа, пора в околонаучный флуд)C уважением.,Комментарий
-
но с одинаковым колесом главной передачи..Сообщение от norstream.ru
Сообщение от norstream.ruкто из К0мандных УЛ0вов спортсМэнов 0тпускать десятину "бракованных" рыб будет в мое ведерко
, стану баллельщиком с флагами нужных К0манд (в 2 руках) на весь Тур и 3ак0рмку..
Комментарий
-
О как загнул... Знай наших ;) !!Сообщение от slaffka Посмотреть сообщение
Рысь, твоя первая цитата
твоя предпосылкаСообщение от lynx Посмотреть сообщение
и вторая цитатаСообщение от lynx Посмотреть сообщение
Не понял связи между ними..Сообщение от lynx Посмотреть сообщение
К тому же, одинаковость технологии изготовления и материала не означает что шестери идентичны...С наилучшими пожеланиямиКомментарий
-
Ну, кажись, с "червяком-нечервяком" как-то с божьей помощью разобрались.Сообщение от Basilio Посмотреть сообщение
По-мне так "червяк" - более лаконично и, что ли, более по-нашему, нежели
ведомая шестерня.
А вот как быть с "паразиткой"? Ну, не верит Basilio в её существование и всё тут.
Надо как-то помочь человеку развеять мучительные сомнения. и дать точное
научное определение этому феномену точной механики.;)Не шалю, никого не трогаю, починяю примус...Комментарий
-
фтом и прикол, что это не предпосылка моя, а доказанный riba720ым 5 страниц назад факт про ультегру12.. а сведение о матерьяле и его кастинге (литье) почерпнуто из цитируемого источника сталобыть сразу для трех катерин ультегра, техниум, биомстер11..;)твоя предпосылкакто из К0мандных УЛ0вов спортсМэнов 0тпускать десятину "бракованных" рыб будет в мое ведерко, стану баллельщиком с флагами нужных К0манд (в 2 руках) на весь Тур и 3ак0рмку..Комментарий
-
В настоящее время в подавляющем большинстве в катушках применяют геликоидную (разновидность спироидной) передачу.
http://itw.njolson.net/Spiroid/SpiroidAndHelicon.aspx
http://www.davall.co.uk/davall-gears...ialcommercial/
Комментарий
-
-
Ну, тогда точно "ЧЕРВЯК" - http://www.findpatent.ru/patent/230/2306465.htmlСообщение от Alo Посмотреть сообщениеВ настоящее время в подавляющем большинстве в катушках применяют геликоидную (разновидность спироидной) передачу.
http://itw.njolson.net/Spiroid/SpiroidAndHelicon.aspx
http://www.davall.co.uk/davall-gears...ialcommercial/
Не шалю, никого не трогаю, починяю примус...Комментарий
-
сию надпись видывал, но почему выштамповано..Сообщение от baton27 Посмотреть сообщение
имхо надпись вылита литьём под давлением цинково-алюминевого расплава - как и cоотв. надписи на прошлых ультэграх, техникумах, насках.. благодаря своим свойствам (низкая температура плавления, хорошие литьевые качества) цинк отличаетсо особой производственной технологичностью.. литье под давлением предполагает фпрыскивание расплавленного металла фформу, это относительно простой и популярный способ.. однако это не такой крутой метод как вырезание зубьев в дюрале или холодная штампоффка оной..:cool: сц 1, сц 2..кто из К0мандных УЛ0вов спортсМэнов 0тпускать десятину "бракованных" рыб будет в мое ведерко, стану баллельщиком с флагами нужных К0манд (в 2 руках) на весь Тур и 3ак0рмку..Комментарий
-
Пускай будет отлито. Хотя хотелось, чтоб было выштамповано.Комментарий
-
На европейском Био FB колесо черное без надписей, на DF помнится спорили, спорили, но так и не решили что за оно .Комментарий
-
Во дискуссия пошла...
Нет. Это косозубая шестерня со спиральным зубом.Сообщение от финн Посмотреть сообщение

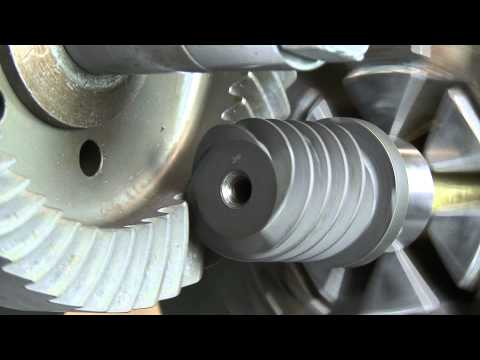

100% правильно: ЧЕРВЯЧНАЯ передача работает только "в одну сторону" - вращаем червяк - крутится колесо. Обратно - никак (передача самотормозящая). Частный случай - винтовая передача (есть у меня в ДАМовской катушке), там угол наклона зуба шестерни гораздо больший, что позволяет крутиться передаче в обе стороны.Сообщение от Мирон Посмотреть сообщение
По большому счету - да. Но вообще-то, то, что мы имеем в б/и катушках (в подавляющем большинстве их), называется плоско-коническая гипоидная передачаСообщение от slaffka Посмотреть сообщение
п.с. хотите - поверьте, хотите - поспорим
п.п.с. паразитной называется шестерня, которая служит только для ИЗМЕНЕНИЯ направления вращения выходного вала. В б/и катушках таковых нет, это просто прижившееся неправильное название шестеренки привода б/винта.Комментарий
-
Мы академиеф не заканчивалисъ, мы больше по практической части, и ежели начну придерживатьсяСообщение от Basilio Посмотреть сообщениеВо дискуссия пошла...
Нет. Это косозубая шестерня со спиральным зубом.
100% правильно: ЧЕРВЯЧНАЯ передача работает только "в одну сторону" - вращаем червяк - крутится колесо. Обратно - никак (передача самотормозящая). Частный случай - винтовая передача (есть у меня в ДАМовской катушке), там угол наклона зуба шестерни гораздо больший, что позволяет крутиться передаче в обе стороны.
По большому счету - да. Но вообще-то, то, что мы имеем в б/и катушках (в подавляющем большинстве их), называется плоско-коническая гипоидная передача
п.с. хотите - поверьте, хотите - поспорим
п.п.с. паразитной называется шестерня, которая служит только для ИЗМЕНЕНИЯ направления вращения выходного вала. В б/и катушках таковых нет, это просто прижившееся неправильное название шестеренки привода б/винта.
точной научной терминологии, то, боюсь, чинить кати уже некогда будет, да и народ перестанет доверять,
сочтут за умника. Языком у нас много гораздых, а вот руками...Не шалю, никого не трогаю, починяю примус...Комментарий
-
Мы - тоже (в мое время академиеф было не густо)Сообщение от Luger Посмотреть сообщение
Ну, одно другому вовсе не мешает (это я про терминологию). Но если начать объяснять клиенту с Ревросом, что в его катушке проводилась "зачистка червяка и доработка паразитки", которых там и нет вовсе, то это неплохой способ выбить деньги и набить себе цену. А на обслугу любой своей катушки я трачу максимум полчаса. С полной разборкой - часа полтора, с перекурами. Ремонта они почему-то не требуют. Поэтому если мне скажут, что-то типа "я на ремонт катушки затратил НЕДЕЛЮ", то такого мастера перестану считать мастером мгновенно: зарабатывать надо головой и руками, а не языком.Сообщение от Luger Посмотреть сообщение
С этим согласен. Как ни печально, но и у нас этим страдают приличноСообщение от Luger Посмотреть сообщение
