  • Глубомер своими руками

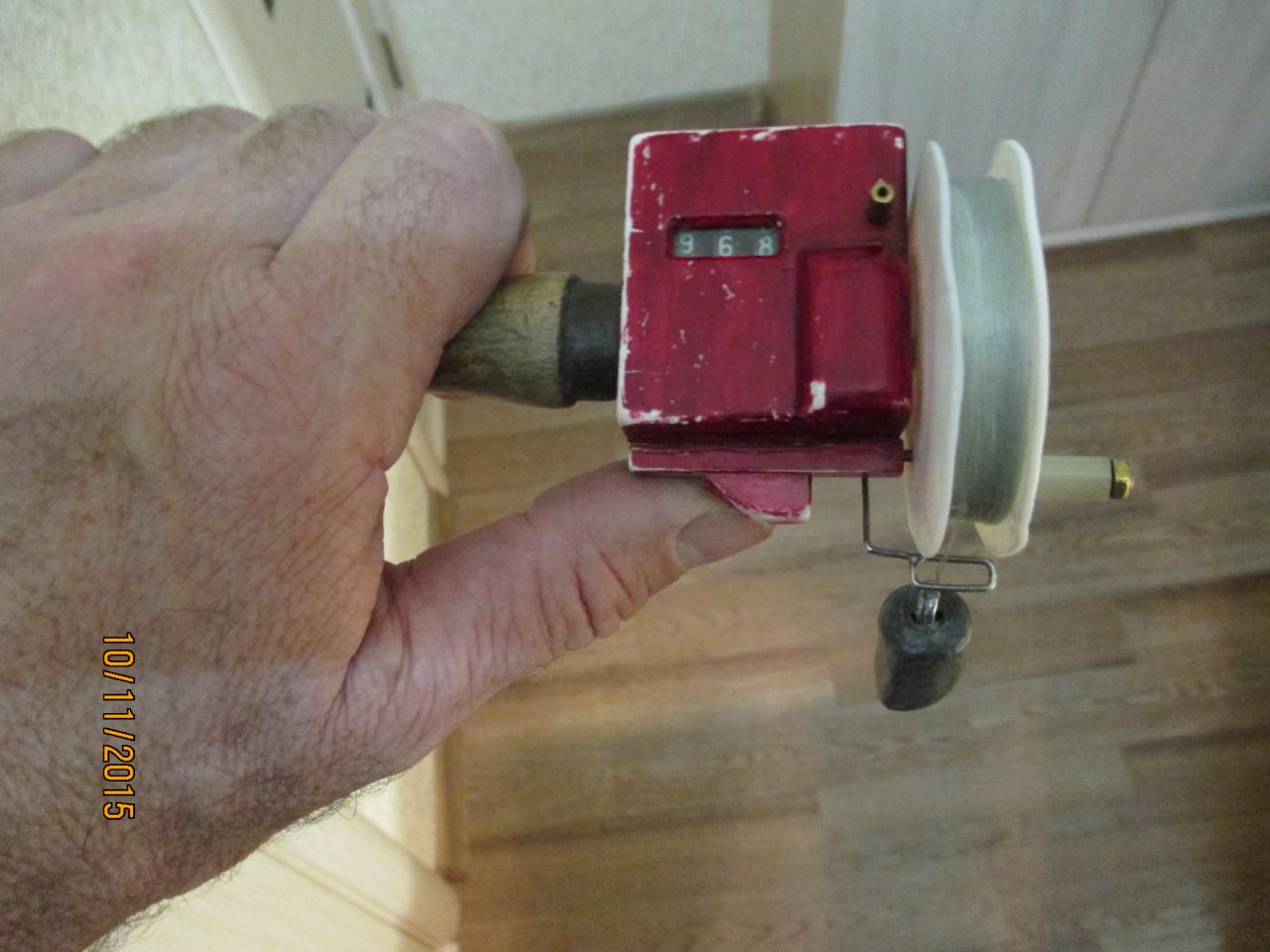

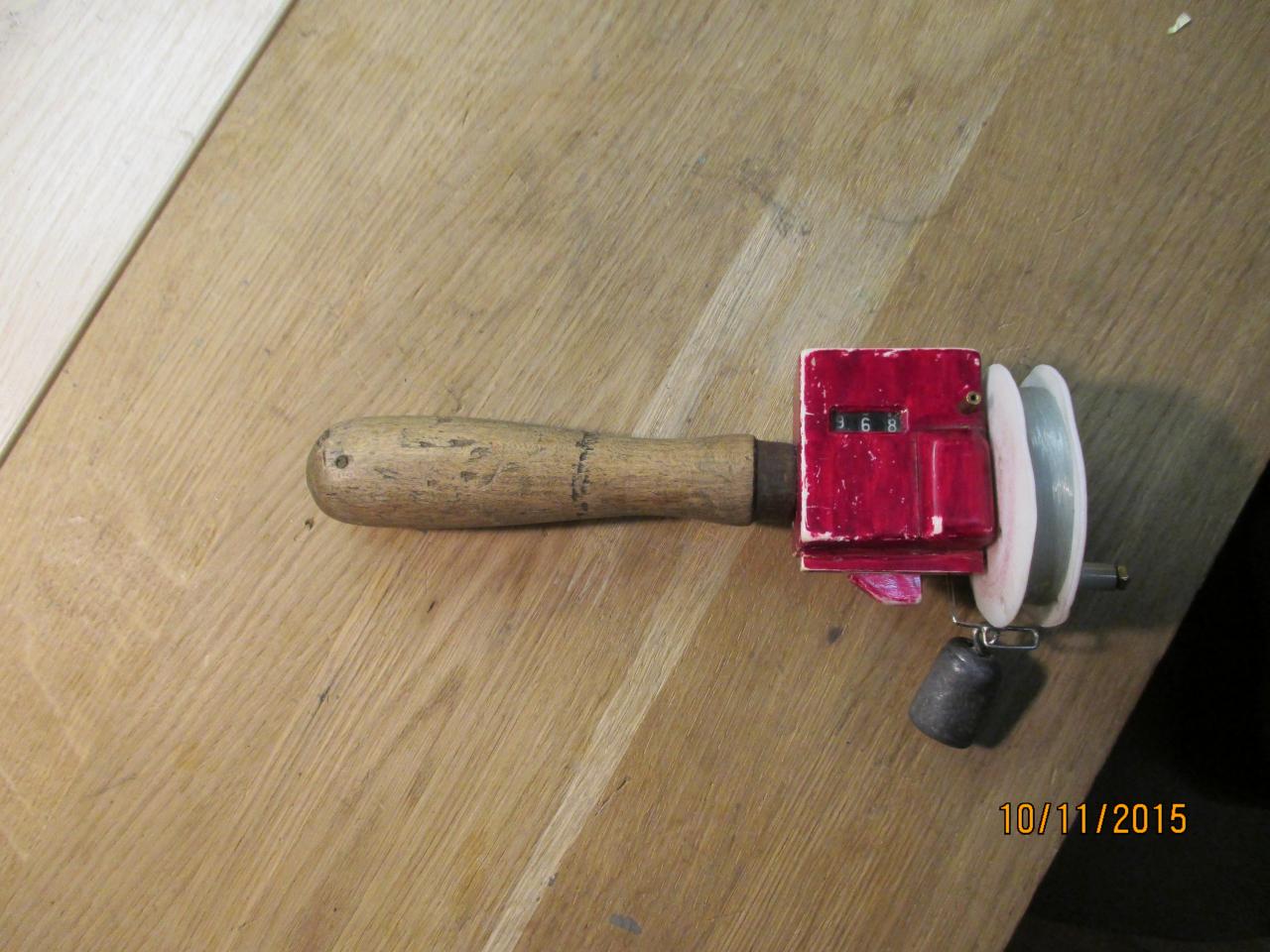

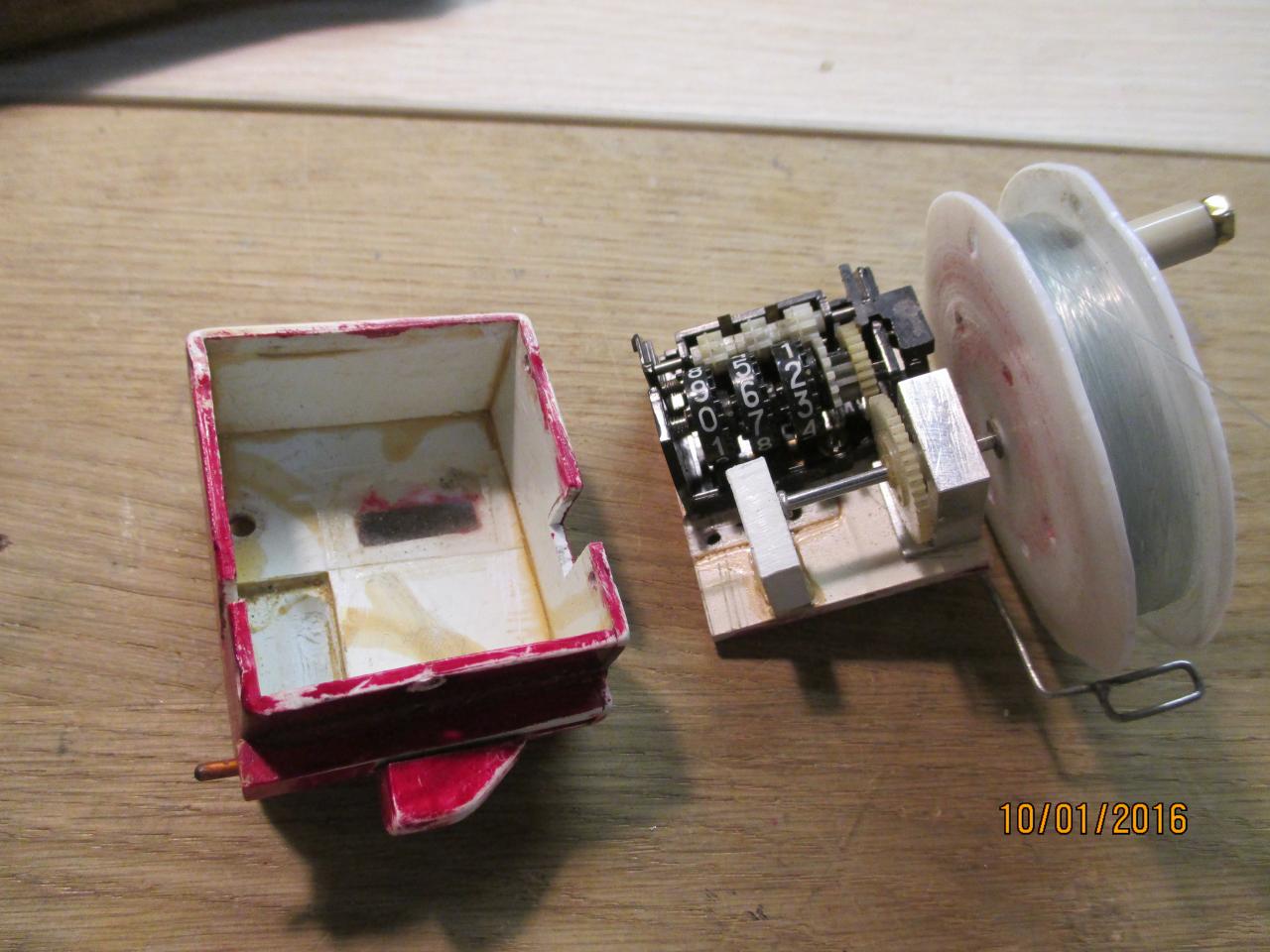

    Давно пользуюсь самодельным глубомером. Когда мастерил, просмотрел всю имеющуюся литературу. Что-то похожее было в журнале «Рыболов» когда был Союз (номер не помню, но найти можно). Дискретность измерения 1см., глубина любая, в пределах разумного. Основные узлы: магнитофонный счётчик метража ленты (или что-то похожее), шестерёнки от старого узла лентопротяжки ручного плейера. Дальше немного математики из школьной программы и готовы размеры приёмной катушки. Вещь очень удобная и летом и зимой. Принципиально зимой не беру эхолот, пользуюсь только этой самоделкой. Может кого-нибудь из самодельщиков заинтересует эта идея, самому повторять уже не интересно.
    Успехов!Нажмите на изображение для увеличения.

Название:	IMG_0876[1].jpg
Просмотров:	1
Размер:	140.1 Кб
ID:	3921725Нажмите на изображение для увеличения.

Название:	IMG_0877[1].jpg
Просмотров:	1
Размер:	100.6 Кб
ID:	3921726Нажмите на изображение для увеличения.

Название:	IMG_1037[1].jpg
Просмотров:	1
Размер:	125.5 Кб
ID:	3921832
    Последний раз редактировалось UGO; 23.01.2016, 21:33.
    "Счастлив не тот у кого много, а тот, кому хватает..."

  • #17
    Поздравляю! Может родиться хорошая вещь. Думаю цвета надо два и контрастных (трудней допустить ошибку при разном освещении). Нитки узелки как у andrio хочешь смотри на код, хочешь считай вслепую (какая разница сколько их на отметке).
    "Счастлив не тот у кого много, а тот, кому хватает..."

    Комментарий


    • #18
      Могу предложить ещё одну мою идею глубиномера.
      К шнуру привязывается груз и небольшой резиновый пузырь, подобранный таким образом, чтобы вместе с грузом они едва тонули. По мере погружения пузырь сжимается и выталкивающая сила уменьшается, а значит суммарный их вес увеличивается.
      Второй конец привязан к упругой стальной стрелке, которая сгибаясь показывает на шкале глубину.
      На глубине 10 метров пузырь должен сжаться вдвое. Методика расчета шкалы будет примерно такая, что и для расчета ладов гитары.
      Кстати зависимость силы прикладываемой для изгибания стрелки от угла тоже нелинейная и вполне возможен вариант конструкции, в котором одна нелинейность компенсирует другую.

      Разумеется этот вариант просто для общего развития и не стоит затраченного времени. )

      Комментарий


      • #19
        Oleg_K, -) да в топку цветные риски-)))) если ты изготовишь то что написал и ЭТО будет работать, ставлю литр-)))

        Всегда старайся говорить правду: и друзьям, и врагам. И тогда у тебя будет меньше: и тех, и других!

        Комментарий


        • #20
          Сообщение от HIMIK Посмотреть сообщение
          Oleg_K, -) да в топку цветные риски-)))) если ты изготовишь то что написал и ЭТО будет работать, ставлю литр-)))
          Ну есть как-бы законы физики из которых следует, что должно работать.

          - - - Добавлено - - -

          У меня ещё много разных идей. Можно например считать количество разрядов счетчика Гейгера, которое в единицу времени будет обратно пропорционально кубу значения глубины, но вот сложно достать то что будет привязываться к шнуру. )
          (удалю этот пост)

          Комментарий


          • #21
            Oleg_K, переведи на английский-британские ученые выпадут в осадок-). Шнобелевка стопудняк, не меньше-)

            ладно, каюсь со сделать я перегнул. Ты хотя бы нарисуй, то что написал-))). Я тебе в который раз говорю, вышли то что ты куришь-). А лучше передай со знакомым, ибо почта не пропустит-)))
            Последний раз редактировалось HIMIK; 21.01.2016, 16:49.

            Всегда старайся говорить правду: и друзьям, и врагам. И тогда у тебя будет меньше: и тех, и других!

            Комментарий


            • #22
              Сообщение от HIMIK Посмотреть сообщение
              ... Ты хотя бы нарисуй, то что написал- ...
              Если взять резиновый мяч, герметично закрытый, давление в котором равно атмосферному(не накаченный жестко, а только заполненный), и погрузить сначала на 30 см, а потом на 10 метров, то во втором случае он сожмется и потеряет в объеме ровно половину, а значит выталкивающая сила во втором случае будет вдвое меньше, чем в первом. Используя разницу выталкивающей силы можно определять глубину.

              Комментарий


              • #23
                ИOleg_K, я тебе со всей серьёзностью говорю....переходи на обычный табак.....

                Всегда старайся говорить правду: и друзьям, и врагам. И тогда у тебя будет меньше: и тех, и других!

                Комментарий


                • #24
                  Сообщение от Oleg_K Посмотреть сообщение
                  Если взять резиновый мяч, герметично закрытый, давление в котором равно атмосферному(не накаченный жестко, а только заполненный), и погрузить сначала на 30 см, а потом на 10 метров, то во втором случае он сожмется и потеряет в объеме ровно половину, а значит выталкивающая сила во втором случае будет вдвое меньше, чем в первом. Используя разницу выталкивающей силы можно определять глубину.
                  а можно более полные расчёты увидеть первого и второго глубиномера.(со счётчиком не нужно), так сказать для большей наглядности.
                  люблю большую рыбку VEL6492984

                  Комментарий


                  • #25
                    Сообщение от arkadz Посмотреть сообщение
                    а можно более полные расчёты увидеть. так сказать для большей наглядности.
                    Давление 10 метров водяного столба равно 1кг/см2, то есть атмосфере, это все знают. Соотношения давления и объема тоже в школе пройденный закон.

                    Комментарий


                    • #26
                      Oleg_K, ты нарисуй-). Ато знаешь как коммунистов на солнце отправляли? Так как партия заботится о вашем здоровье - полетите ночью.

                      Всегда старайся говорить правду: и друзьям, и врагам. И тогда у тебя будет меньше: и тех, и других!

                      Комментарий


                      • #27
                        не, слишком сложно для меня, видно придётся и дальше с этим грамозким счётчиком Гейгера ходить.
                        Последний раз редактировалось arkadz; 21.01.2016, 17:34.
                        люблю большую рыбку VEL6492984

                        Комментарий


                        • #28
                          Когда лень было на лёд таскать большой эхолот, брал с собой такой глубомер, за много лет проблем не выявлено, естественно в воду не бросать, счётчик в сантиметрах, после выключения запоминает последнюю измеренную глубину, делается за два вечера, правда надо уметь держать в руках паяльник. Но на сегодня явно не актуально при стоимости практика менее 80 баксов, отцу отдал.
                          Wellboat - 37, РИБ Winboat 360 RF, Тоха М330, Energy K-330, MotorGuide Xi3, Тоха 9.8, Джонсон 6, Прибой 5.

                          Комментарий


                          • #29
                            Сообщение от Марат Посмотреть сообщение
                            .... Но на сегодня явно не актуально при стоимости практика менее 80 баксов, отцу отдал.
                            Немного не догнал последнее предложение. Понял что есть эхолот "практик" за 80$? У меня тоже есть эхолот, наверно самый простой, но зимой я принципиально его не беру. И знаете не каждый готов отдать 80$ за глубомер. Поэтому считаю Ваша САМОДЕЛКА имеет право на жизнь. Если не сложно, скиньте схему или первоисточник, вообще она на герконе? Какое питание,сколько весит? И ещё вопрос, нитка на морозе не доставляет проблем с прилипанием и точностью? С уважением!
