    Эхограммы эхолотов - вопросы и ответы

    Приветствую коллеги ! Вот решил создать эту тему , т.к.очень многие пользователи эхолотов не всегда могут правильно читать эхограммы своего эхолота и не всегда на все 100 % используют его возможности . А иногда эхолот показывает такое !:o , что впору задуматься о подводном чудовще:D
    Надеюсь эта ветка поможет нам в чтении ЭГ ( эхограмм ) наших эхолотов .
    Последний раз редактировалось volk; 10.11.2010, 19:56.
    Рыбалка это не хобби , это диагноз
    Метки: Нет
  • #1187
    Сообщение от Sdemin Посмотреть сообщение
    Немного эхограмм с Рэймарина двс 5. Подскажите,кто ,что видит.
    Такое чувство что от винта мотора какиета завихрения, особенно похоже где глубина 1 метр, а вообще не знаю как в этом эхолоте, но стайки мелочи у меня рисует по другому.
    Касатка365 меркури 15 2т. HDS7 tuch

    Комментарий

    • #1188
      Сообщение от Sdemin Посмотреть сообщение
      Немного эхограмм с Рэймарина двс 5. Подскажите,кто ,что видит.
      На 3-й и 6-й рыбка. На остальных - завихрения от винта.
      Кто умеет - делает, кто НЕ умеет - учит.

      Комментарий

      • #1189
        Сообщение от Sdemin Посмотреть сообщение
        Немного эхограмм с Рэймарина двс 5. Подскажите,кто ,что видит.
        По моему на всех снимках рыба, а существенное отличие снимков 3 и 6 от остальных - это более высокая скорость движения лодки. На втором и пятом похоже на дрейф вместе с рыбой.

        Комментарий

        • #1190
          Oleg_K, да, именно так и было.
          Завихрений от винта как таковых нет,а вот шумы есть т.к. все настройки в автомате стояли.
          У меня остался один вопрос, насколько мелкая рыба на эхограммах?:D
          Спокойный :D:o

          Комментарий

          • #1191
            Сообщение от Sdemin Посмотреть сообщение
            ...
            У меня остался один вопрос, насколько мелкая рыба на эхограммах?:D
            На длинну не смотрим, потому что это не размер рыбы, а время её нахождения в зоне излучателя, а вот толщина и яркость - это именно размер. Разумеется по яркости сравнивать можно только те дуги что на одной глубине. Потому что чем ближе рыба к излучателю тем большей интенсивности будет эхо. Толщину дуги визуально прикладываем к линейке справа и оцениваем. Теоретически толщина дуги должна быть равна размеру рыбы по вертикали.
            Вертикальный срез дуги плоского леща, в отличае от почти круглой в сечении щуки, по идее должен к низу затухать, в то время как такой же вертикальный срез дуги щуки должен быть долее равномерный.

            Комментарий

            • #1192
              Сообщение от Sdemin Посмотреть сообщение
              а вот шумы есть т.к. все настройки в автомате стояли
              А не пробовал свои настройки? Я пока еще к цветному не привык, потому только на заводских использую, не совсем понимаю, что меня в них не устраивает :).

              Комментарий

              • #1193
                Vadzim, пока что всё на автомате стояло. Я к цветному привык, но пока не понял,что мне этот цвет даёт:D Но показывает нормально,хотя и думал по началу что на 6м это стаи леща,но видимо подлещ всё таки .

                Сообщение от Oleg_K Посмотреть сообщение
                Вертикальный срез дуги плоского леща, в отличае от почти круглой в сечении щуки, по идее должен к низу затухать, в то время как такой же вертикальный срез дуги щуки должен быть долее равномерный.
                тут без 100грамм не разберешься:D спасибо за разъяснение,буду присматриваться внимательнее
                Спокойный :D:o

                Комментарий

                • #1194
                  Сообщение от Sdemin Посмотреть сообщение
                  ...

                  тут без 100грамм не разберешься:D спасибо за разъяснение,буду присматриваться внимательнее
                  В моем представлении таким образом можно определять профиль рыбы по вертикальному срезу дуги на эхограмме.
                  Нажмите на изображение для увеличения. Название: E1.jpg Просмотров: 1 Размер: 90.6 Кб ID: 3747359 Нажмите на изображение для увеличения. Название: E2.jpg Просмотров: 1 Размер: 47.4 Кб ID: 3747360 Нажмите на изображение для увеличения. Название: E3.jpg Просмотров: 1 Размер: 18.7 Кб ID: 3747361

                  В общем где ярче засветка, то там значит было сильнее отражение, а значит шире профиль. У круглого сечения будет примерно симметричный по яркости срез дуги.
                  Таким образом дуга, выбранная для примера, думаю, - лещ.
                  Последний раз редактировалось Oleg_K; 17.06.2015, 12:42.

                  Комментарий

                  • #1195
                    Oleg_K, спасибо большое!
                    Спокойный :D:o

                    Комментарий

                    • #1196

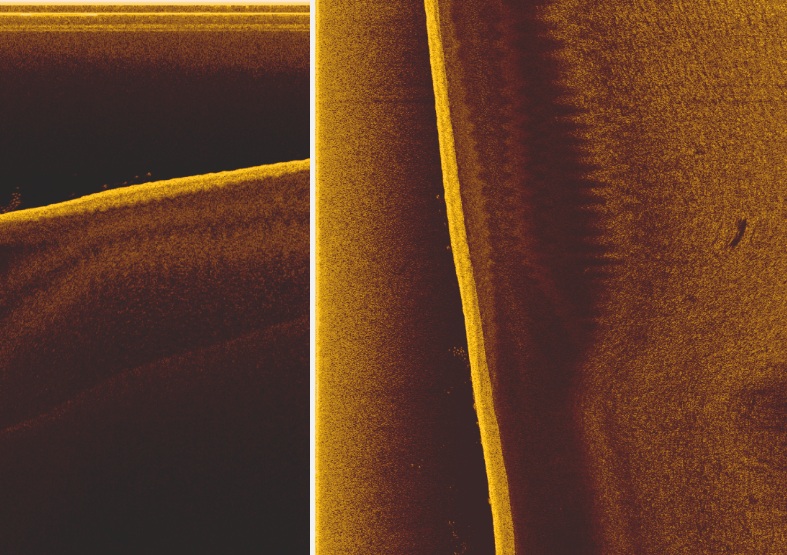

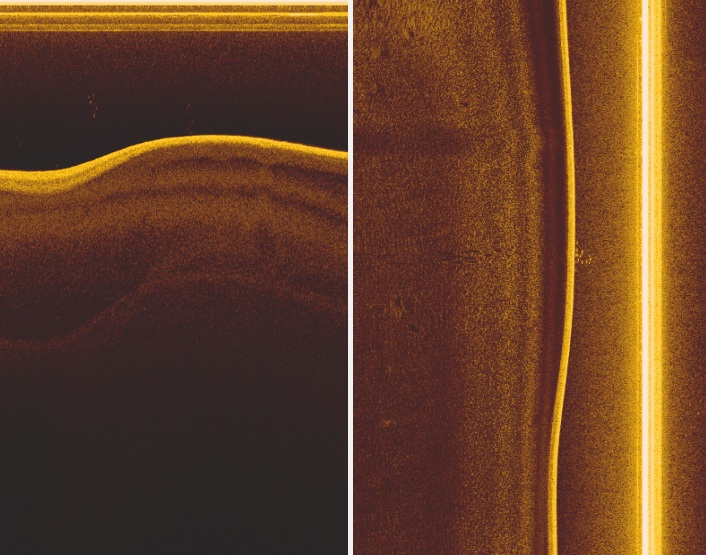

                      еще немного эхограмм с выходных. Что видите, уважаемые форумчане?
                      Нажмите на изображение для увеличения. Название: Dump012.jpg Просмотров: 582 Размер: 89.1 Кб ID: 3748104 Нажмите на изображение для увеличения. Название: Dump013.jpg Просмотров: 569 Размер: 84.4 Кб ID: 3748105 Нажмите на изображение для увеличения. Название: Dump014.jpg Просмотров: 548 Размер: 89.6 Кб ID: 3748106
                      3 Фото
                      Спокойный :D:o

                      Комментарий

                      • #1197
                        Сообщение от Sdemin Посмотреть сообщение
                        еще немного эхограмм с выходных. Что видите, уважаемые форумчане?
                        На 1 и 3-1 - травка и рыбка рядом, на 2-й - просто рыбки на равнине.
                        Кто умеет - делает, кто НЕ умеет - учит.

                        Комментарий

                        • #1198
                          Сообщение от DoctorAlex Посмотреть сообщение
                          На 1 и 3-1 - травка и рыбка рядом, на 2-й - просто рыбки на равнине.
                          Ну раз такая песня пошла с твоих недельных логов:
                          1) Нажмите на изображение для увеличения. Название: 1.jpg Просмотров: 1 Размер: 114.2 Кб ID: 3748181 справа там такая великолепная коряжка иль рыб кила на 3? :D

                          2) Нажмите на изображение для увеличения. Название: 2.jpg Просмотров: 1 Размер: 185.8 Кб ID: 3748185 вот на пупке как это можно описать?

                          3) Нажмите на изображение для увеличения. Название: 3.jpg Просмотров: 1 Размер: 147.2 Кб ID: 3748187 по центру слева стая мелкой?

                          4) Нажмите на изображение для увеличения. Название: 4.jpg Просмотров: 1 Размер: 157.8 Кб ID: 3748188 вот тоже интересный скрин, это коряжка ???, которую DI плохо отрисовал, а SI хорошо? Как то тень высоко ..такое ощущение что над дном висит...

                          5) Нажмите на изображение для увеличения. Название: 5.jpg Просмотров: 1 Размер: 172.5 Кб ID: 3748189 рыб?
                          Сапсан 340 + Hidea 5 2T. + lowrance HDS7
                          Aiko Valkyrja 782L 5-16 гр.

                          Комментарий

                          • #1199
                            Сообщение от Bio Посмотреть сообщение
                            Ну раз такая песня пошла с твоих недельных логов:
                            1. это коряжка
                            2. ракушечник
                            3. стая мелочи
                            4. коряжка
                            5. рыбка (тень хорошо видна).
                            8))
                            Кто умеет - делает, кто НЕ умеет - учит.

                            Комментарий

                            • #1200
                              Сообщение от Bio Посмотреть сообщение
                              Ну раз такая песня пошла с твоих недельных логов:
                              1) [ATTACH=CONFIG]442138[/ATTACH] справа там такая великолепная коряжка иль рыб кила на 3? :D

                              2) [ATTACH=CONFIG]442142[/ATTACH] вот на пупке как это можно описать?

                              3) [ATTACH=CONFIG]442144[/ATTACH] по центру слева стая мелкой?

                              4) [ATTACH=CONFIG]442145[/ATTACH] вот тоже интересный скрин, это коряжка ???, которую DI плохо отрисовал, а SI хорошо? Как то тень высоко ..такое ощущение что над дном висит...

                              5) [ATTACH=CONFIG]442146[/ATTACH] рыб?
                              1. скорее всего рыба, поскольку тень от коряжек начинается сразу, а здесь с отрывом. "Отрыв" маленький, потому что глубина большая, а рыбка где-то в полуметре ото дна.
                              2. За пупок не скажу.
                              3. судя по тому, что дно твердое, это стайка окуня. Бели было бы гораздо больше.
                              4. Про каряжку сложно сказать, но рыбка присутствует.
                              5. Рыба есть, а вот про объект справа не очень понятно. Или палка, торчащая под углом, или хищник. Если скрин хорошего разрешения, то можно попробовать при увеличении подробнее рассмотреть.
                              Главное процесс, а результат - бонус.

                              Комментарий

                              • #1201
                                DoctorAlex, спасибо. А что за рыбки, понять можно?
                                Спокойный :D:o

                                Комментарий
