  • Универсальный держатель датчика эхолота за $5

    Предыстория
    Довелось как-то несколько лет тому рыбачить с товарищем в его лодке .
    Уже на берегу выяснилось, что свой эхолот со струбциной-держателем датчика товарищ оставил в гараже.
    А датчик моего эхолота - с быстросъемным креплением, "мама" которого, естественно, осталась на транце моей лодки.

    В туристическом барахле при ревизии двух багажников была найдена струбцина.
    К которой веревкой была прикручена свежесрезанная ветка, на другом конце которой опять-таки веревкой был жестко закреплен датчик эхолота.
    Всё было проделано фактически за время сборки лодки.
    Эта веревочно-веточная конструкция без изменений прослужила с июня по октябрь :)


    Чтобы иметь возможность использовать свой эхолот на любой надувной лодке, для себя сделал более технологичный

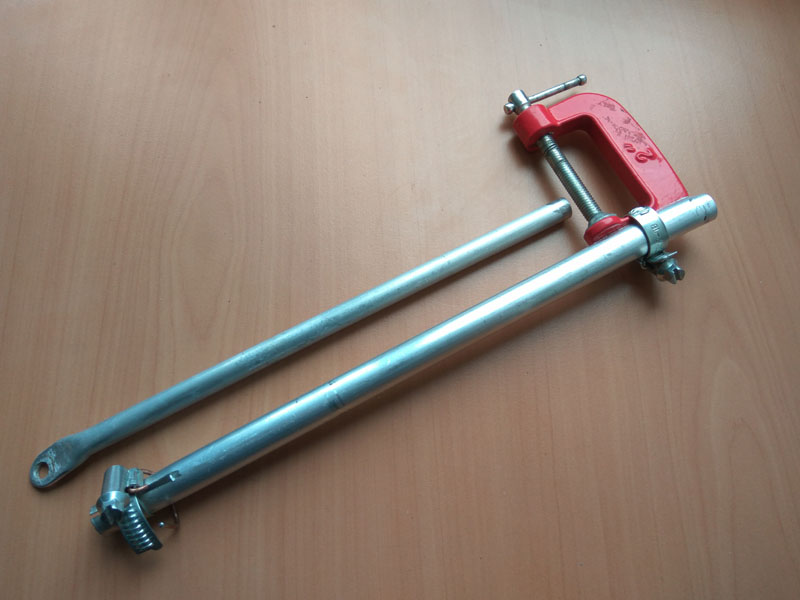

    Держатель

    который выглядит вот так:
    Нажмите на изображение для увеличения.

Название:	_sonar_holder.jpg
Просмотров:	1
Размер:	75.0 Кб
ID:	3922840

    Внутренняя (тонкая) трубка 24 см, наружная 27 см.
    Длина в сборе 29.5 см, в максимально разложенном состоянии 48 см.
    Что с избытком перекрывает весь диапазон расстояний от верха транца до линии днища любой надувной лодки, для которых, собственно, этот держатель и предназначен.
    Если почти полметра длины к использованию не предполагается, можно делать отрезы короче - будет компактнее в собранном состоянии.
    ____________________________

    Необходимые материалы
    Для изготовления из материалов потребуется следующее:
    - две дюралевые трубки Ф14 мм и Ф10 мм,
    - два червячных хомута 10-18мм,
    - и одна G-струбцина в 2 дюйма (или 50 мм в привычных единицах).

    (если по фото всё понятно, дальше можно не читать)

    Процесс изготовления
    Отрезать от трубки большего диаметра 25-30 см.
    С одного края сделать радиальный пропил длиной 40-50мм шириной 6-8 мм (болгарка/пила).
    Сюда вставить струбцину и закрепить хомутом.

    С другого края сделать диаметральный пропил длиной 30-40мм шириной 3-4 мм и одеть второй хомут.
    Это будет цанга, в которуй будет зажиматься тонкая трубка в нужном положении.

    Отрезать от трубки меньшего диаметра на 3-4 см короче большего.
    При помощи молотка или тисков сплющить один край, если делать это без фанатизма, ширина сплющенной части составит 13-14 мм при толщине 2мм (две толщины стенки трубы).
    Просверлить отверстие Ф6-7мм.
    Обработать (скруглить) при помощи наждака/болгарки/напильника - здесь будет закреплен датчик эхолота.

    Провод датчика рекомендуется закрепить изолентой или стяжками на толстой (в любом месте) и тонкой (внизу) трубках.
    При наличии клееных на транец треугольных косынок от брызг может потребоваться подогнуть сплющенную часть, чтобы разместить датчик горизонтально как можно дальше от мотора.

    Применение
    Закрепить датчик эхолота на внутренней (тонкой) трубке при помощи крепежа, идущего в комплекте с эхолотом.
    Если установочный комплект не доступен, лучше использовать болт М6х30, самоконтрящуюся гайку М6 из нержавеющей стали, шайбы из нержавейки или пластика.
    Датчик должен поворачиваться под небольшим усилием (это сбережет его от обламывания при наезде на препятсквие).

    Вставить внутреннюю трубку во внешнюю, зафиксировать установочную длину нижним хомутом.
    Установочная длина держателя определяется по месту установки в соответствии с инструкцией по эксплуатации эхолота (как должен быть смонтирован датчик относительно дна лодки).

    Закрепить должным образом струбцину на транце.

    Ориентировочная стоимость материалов
    Труба алюминиевая 10х1 1м - 1.27-1.44 руб
    Труба алюминиевая 14х1.2 1м - 2.44 руб (бывает труба 14х1 1м, она дешевле)
    Хомут регулируемый 0.83-0.86 руб
    Струбцина 50мм - от 3.5 до 6 руб, если транец с накладками под мотор, можно обойтись меньшей (25мм)

    Ориентировочная стоимость изготовления
    Ваше время, потраченное на изготовление этого приспособления своими руками, бесценно.

    Бонус
    Из двух трубок по метру можно изготовить 3-4 струбцины, одну для себя, остальные раздарить друзьям-рыбакам - им будет приятно!
    ____________________________

    Как-то так...
    Последний раз редактировалось andrio; 27.09.2018, 14:19.
    Ничто не дается так дешево и не ценится так дорого, как элементарная вежливость

  • #2
    Алюминиевая труба заменяется полипропиленовой водопроводной из остатков любого ремонта. У нее толстые стенки и можно вворачивать саморезы и болты. И цена сводится к цене струбцины с разводом 50-60 мм. Под транец. Использую такое лет 15. На скоростях до 40 км/ч

    Комментарий


    • #3
      Сообщение от andrio Посмотреть сообщение
      Ваше время, потраченное на изготовление этого приспособления своими руками, бесценно.

      Комментарий


      • #4
        Сообщение от Muk Посмотреть сообщение
        Алюминиевая труба заменяется полипропиленовой водопроводной из остатков любого ремонта. У нее толстые стенки и можно вворачивать саморезы и болты. И цена сводится к цене струбцины с разводом 50-60 мм. Под транец. Использую такое лет 15. На скоростях до 40 км/ч
        и где ж ты был, родной, с такой рацухой все эти 15 лет?
        Ну или хотя бы последних пару лет, когда этот раздел появился?

        - - - Добавлено - - -

        Стары БАК, впечатлен!
        Оч-чень технологично, но избыточно, и быстро не делается :)

        Датчик должен поворачиваться под небольшим усилием (это сбережет его от обламывания при наезде на препятсквие)
        вот только здесь и достаточно поворачивающегося элемента.
        Ничто не дается так дешево и не ценится так дорого, как элементарная вежливость

        Комментарий


        • #5
          Сообщение от andrio Посмотреть сообщение
          и быстро не делается
          Больше всего времени ушло на изготовление семидесяти двух зубчиков. :p

          Комментарий


          • #6
            Сообщение от Стары БАК Посмотреть сообщение
            Больше всего времени ушло на изготовление семидесяти двух зубчиков. :p
            на выпиливание или рисование?
            при случае покажу как делается поле зубчиков любого количества и любого размера в простейшем онлайновом редакторе.
            не думаю, что в солиде будет сложнее, между соседними аж по 5 градусов.
            Ничто не дается так дешево и не ценится так дорого, как элементарная вежливость

            Комментарий


            • #7
              Сообщение от andrio Посмотреть сообщение
              на выпиливание или рисование?
              На выпиливание.
              В солиде, естественно, рисуется один, а затем строится круговой массив.

              Комментарий
