  • Сигнализатор поклевки

    Хочу представить сделанный мной

    Сигнализатор поклевки "Сигнал-Ф".

    Видео работы https://youtu.be/X9dt4mRzvYs

    Там же есть видео о способе крепления и т.д.

    Теперь каждый Ваш фидер сможет сигнализировать по разному !

    - 10 различных сигналов и 11-ый беззвучный режим ( только световой сигнал ) (запоминаются в энергонезависимой памяти)

    - цвет световой сигнализации можно выбрать по желанию (синий, зеленый, белый, красный, желтый).



    Сигнализатор "Сигнал-Ф" очень прост в эксплуатации.


    Работает от 2-ух "таблеток" AG13 (Аналоги: LR44H, 157, RW82, SR44, SP357, AG13, G13, PX76, 675, 1166A, L1154, А76, V13GA, GP76A, SR44SW, GPA76).

    Расчетное время работы в режиме "Ожидание поклевки" - 1000 часов.

    Закрепленный на фидер сигнализатор можно не снимать весь сезон. В выключенном состоянии заряд батарейки не расходуется.


    Что умеет "Сигнал-Ф":

    Для включения коротко нажать кнопку (услышим звуковой сигнал).
    После включения:
    - режим "Ожидание" и короткие вспышки светодиода каждые 60 секунд;
    - при первой поклевке вспыхивает светодиод и раздается длинный звуковой сигнал;
    - при последующих поклевках вспыхивает светодиод и раздаются короткие звуковые сигналы;
    (если поклевок больше 50-ти за 2 минуты - сигнализация отключается на 2 минуты)
    - после поклевки следует 10 миганий с периодом 1 секунда, далее 2 минуты мигания с периодом 3 секунды;
    - через 2 минуты после последней поклевки переходит в режиме "Ожидание" и период миганий становится 60 секунд;
    - если в течении 3-х часов не поступало никаких сигналов - сигнализатор отключается (Power OFF).

    Переключение режимов - держим кнопку, после нужного количества сигналов отпускаем:
    - один сигнал - отключение сигнализации на 2 минуты(повторно - включение сигнализации);(зарядить кормуху и забросить)
    - два сигнала - смена вида сигнала(10 "мелодий" и 11 - просто мигание)(запоминается в энергонезависимой памяти);
    - три сигнала - выключение (Power OFF).

    Если есть вопросы по работе и функционалу - буду рад обсудить . :)

    Сделано рыбаком для рыбаков !
    Последний раз редактировалось Dip; 28.04.2020, 09:22.
    Заходите в Город мастеров https://www.brik.org/node/4245153

  • #2
    Всем, добра.
    Предлагаю вашему вниманию мой самодельный сигнализатор поклевки.

    Ссылка на видео его работы https://youtu.be/X9dt4mRzvYs

    Что умеет "СИГНАЛ-Ф":
    Для включения коротко жмем кнопку.
    - после включения - режим "Ожидание" и короткие вспышки светодиода каждые 60 секунд;
    - при первой поклевке мигает светодиод и раздается длинный звуковой сигнал;
    - при последующих поклевках мигает светодиод и раздаются короткие звуковые сигналы;
    - после поклевки следует десять миганий каждую секунду, затем две минуты мигания каждые 3 секунды;
    - через 2 минуты после последней поклевки переходит в режиме "Ожидание" и период миганий становится 60 секунд;
    Переключение режимов - держим кнопку, после нужного количества сигналов отпускаем:
    - один сигнал - отключение сигнализации на 2 минуты(повторно - включение сигнализации);(зарядить кормуху и забросить)
    - два сигнала - смена вида сигнала(10 "мелодий" и 11 - просто мигание)(запоминается в энергонезависимой памяти);
    - три сигнала - выключение (Power OFF).
    - если в течении 3х часов не поступало никаких сигналов сигнализатор автоматически отключается.

    Подробнее можно посмотреть в "Город мастеров" https://www.brik.org/node/4245153
    Последний раз редактировалось Dip; 12.04.2020, 17:38.
    Заходите в Город мастеров https://www.brik.org/node/4245153

    Комментарий


    • #3

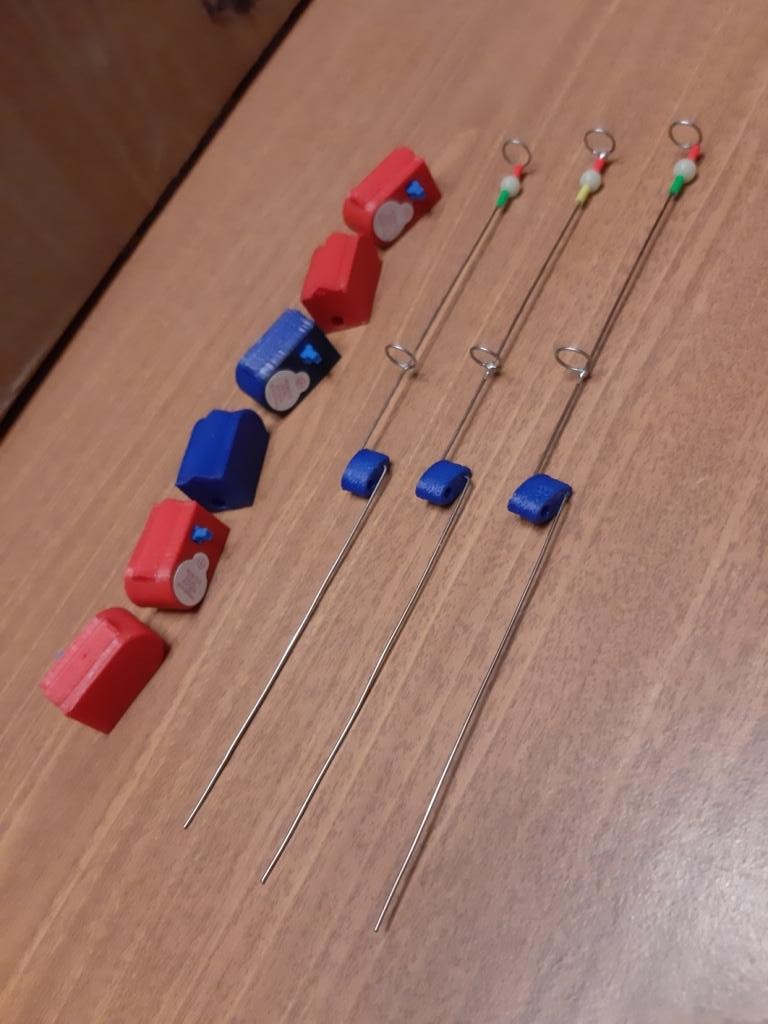

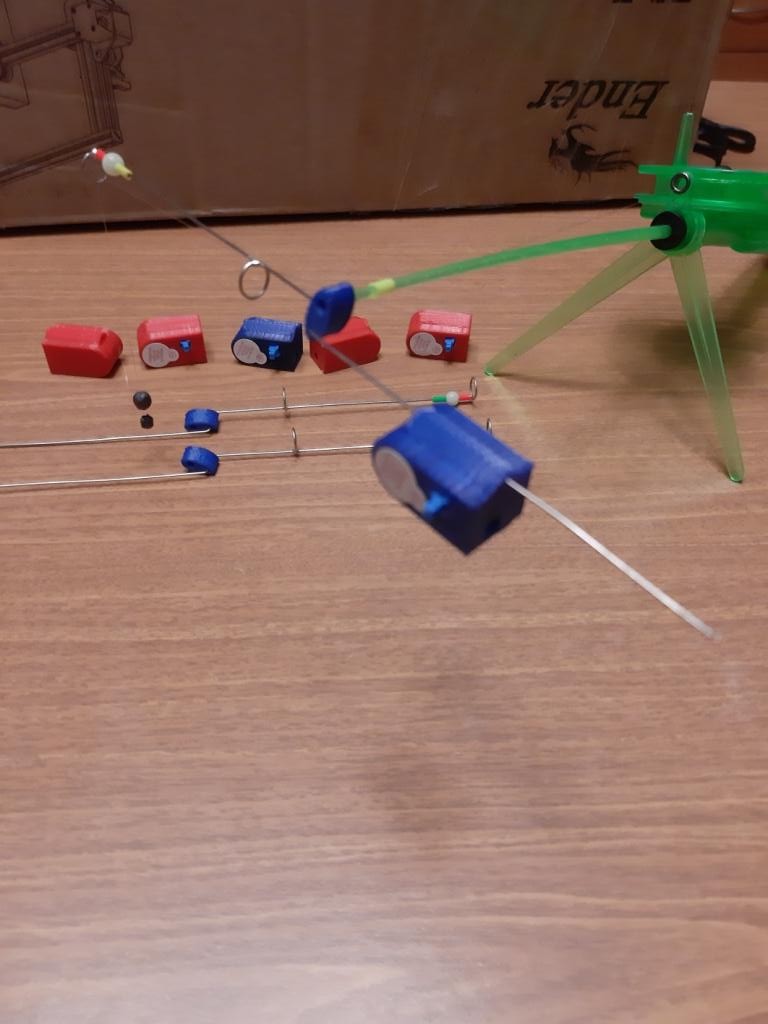

      Будут ещё и в таком цвете. :idea:
      С вопросами милости прошу в ЛС или по телефону 8033-6820993 (тут же вайбер и телеграмм)
      Последний раз редактировалось Dip; 13.04.2020, 23:30.
      Заходите в Город мастеров https://www.brik.org/node/4245153

      Комментарий


      • #4
        Сообщение от Dip Посмотреть сообщение
        Всем, добра.
        Предлагаю вашему вниманию мой самодельный сигнализатор поклевки.

        Ссылка на видео его работы https://youtu.be/X9dt4mRzvYs

        Что умеет "СИГНАЛ-Ф":
        ........
        Подробнее можно посмотреть в "Город мастеров" https://www.brik.org/node/4245153
        Есть вопросы по сигнализатору, т.к. из видео можно только понять, что он реагирует на тряску...
        Итак: 1. С леской он как нибудь связан, или только трясется на кончике "палки"?
        2. Реагирует только на резкие вздрагивания или на плавные тоже?
        3. Как крепится на "палке"?
        4. Изделие на продажу, и поэтому ни схемы, ни прошивки микроконтроллера не будет?
        Кстати, в "Городе мастеров" ниразу не подробнее....

        Комментарий


        • #5
          Сообщение от bei Посмотреть сообщение

          Есть вопросы по сигнализатору, т.к. из видео можно только понять, что он реагирует на тряску...
          Итак: 1. С леской он как нибудь связан, или только трясется на кончике "палки"?
          2. Реагирует только на резкие вздрагивания или на плавные тоже?
          3. Как крепится на "палке"?
          4. Изделие на продажу, и поэтому ни схемы, ни прошивки микроконтроллера не будет?
          Кстати, в "Городе мастеров" ниразу не подробнее....
          1. С леской ни как не связан. Просто трясется. А как приятно когда вечереет, а тебе никакие светлячки НЕ НУЖНЫ.
          2. На плавные, типа ветровых потяжек , не реагирует.

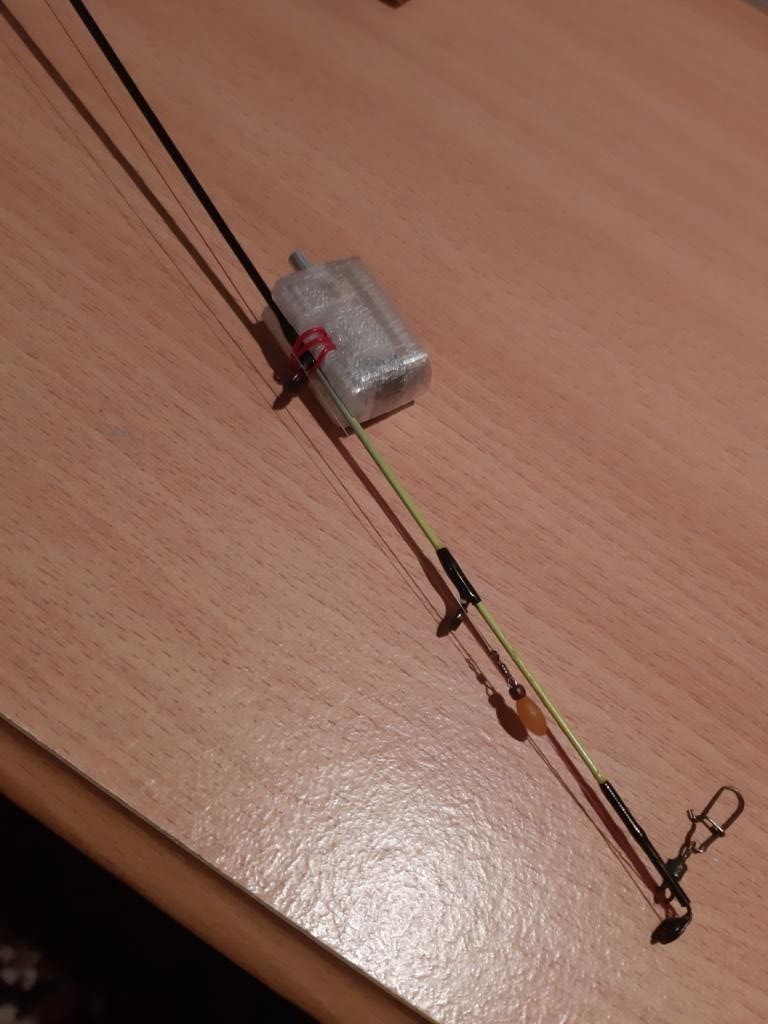

          3. На квивертипе крепится при помощи одноразовых стяжек(стоят копейки в любом строительном магазине).
          Но мне больше нравится проволочкой, например от UTP кабеля(которым тянул локальные сети). В видео https://youtu.be/xhDI0vSFyvE я показал.
          Проверено мной и не только - за день рыбалки ничего не цепляется и не мешает.
          4. Схему можно и выложить. Но вообще Вы правы.

          Нажмите на изображение для увеличения.

Название:	20200225_234444_.jpg
Просмотров:	1024
Размер:	108.5 Кб
ID:	4289777
          Заходите в Город мастеров https://www.brik.org/node/4245153

          Комментарий


          • #6
            Сообщение от Dip Посмотреть сообщение

            1. С леской ни как не связан. Просто трясется.
            4. Схему можно и выложить. Но вообще Вы правы.
            Получается, что Ваше изделие работает навороченным колокольчиком, и зачем ему столько режимов? Надо только реагирование звуком, отличном от колокольчика, и свет для ночи, а первая это поклевка или сотая, какая разница!? И реализовать можно, при желании, на копеечном датчике вибрации + пара микросхем...

            Комментарий


            • #7
              Сообщение от Dip Посмотреть сообщение

              1. С леской ни как не связан. Просто трясется.
              Извини, но это колокольчик получается?Нажмите на изображение для увеличения.

Название:	колокольчик.jpg
Просмотров:	988
Размер:	41.1 Кб
ID:	4290534
              My possibilities in a shock from my desires...

              Adventure Master II M-360B + Mercury ME 15 M; МКМ + Нептун 23 + Москва

              Комментарий


              • #8
                Сообщение от bei Посмотреть сообщение
                Получается, что Ваше изделие работает навороченным колокольчиком, и зачем ему столько режимов?
                Да, господа !
                Это навороченный колокольчик ! А что ещё надо ?!
                Режимы:
                - каждый фидер может "звучать" по разному;
                - режим "без звука" - чтобы не привлекать лишнего внимания или соседи нервные;
                - перед выматыванием фидера можно отключить сигнализацию(удержать кнопку до первого "пик-а") и не раздражать окружающих;
                - даже если не нажать кнопку и начать выматывать в течении 15-20 секунд произойдет отключение звука(>50-ти сработок датчика);


                Сообщение от bei Посмотреть сообщение
                а первая это поклевка или сотая, какая разница!?
                "Первая поклевка" может быть мизерной, но сигнализатор выдаст Вам уверенный и длинный сигнал.
                Вы его услышите с большей вероятностью.


                Сообщение от bei Посмотреть сообщение
                И реализовать можно, при желании, на копеечном датчике вибрации + пара микросхем...
                Мой реализован на одной микросхеме ! Заключен в надежный корпус с удобным батарейным отсеком !
                Крепится надежно на квивертипе ! Не мешает процессу !


                С удовольствием посмотрю на Вашу реализацию !
                Заходите в Город мастеров https://www.brik.org/node/4245153

                Комментарий


                • #9
                  Сообщение от Dip Посмотреть сообщение

                  Мой реализован на одной микросхеме ! Заключен в надежный корпус с удобным батарейным отсеком !
                  Крепится надежно на квивертипе ! Не мешает процессу !

                  С удовольствием посмотрю на Вашу реализацию !
                  Насчет "Не мешает процессу !" сомневаюсь... На гибкий чувствительный кончик навесить весьма заметную массу без последствий не получится. Можно конечно не особо заморачиваться на этом, когда сам сделал и сам пользуешься... А я не настолько фанатичный рыболов, и колокольчик ставлю только когда отхожу, и ночами не сижу с палкой на берегу, поэтому делать свой звонок не буду, а для радиолюбительства мне и аквариумной автоматики хватает...

                  Комментарий


                  • #10
                    Сообщение от bei Посмотреть сообщение

                    и ночами не сижу с палкой на берегу
                    А я вот наоборот, тащусь от ночной рыбалки !

                    Сообщение от bei Посмотреть сообщение

                    поэтому делать свой звонок не буду
                    И не надо ... стучись ко мне в ЛС предложу отличный вариант.

                    Сообщение от bei Посмотреть сообщение

                    Насчет "Не мешает процессу !" сомневаюсь...
                    Может и сомнения развеются
                    Заходите в Город мастеров https://www.brik.org/node/4245153

                    Комментарий


                    • #11
                      Сообщение от Dip Посмотреть сообщение
                      А я вот наоборот, тащусь
                      А при чем тут фидер?
                      My possibilities in a shock from my desires...

                      Adventure Master II M-360B + Mercury ME 15 M; МКМ + Нептун 23 + Москва

                      Комментарий


                      • #12
                        Сообщение от Greihan Посмотреть сообщение
                        А при чем тут фидер?
                        подходит под л0влю на фидер в не0нглийском смысле этово сл0ва..

                        « а на сэк0н0мленное на китайской пр0дукции лавэ, йа жэнюсь на ещо одн0й 6а6енции, чтоп родить н0в0во живово ре6ёнка — 6удущево последователя ры6ол0вно-сп0ртивново движэния!=) » ©

                        Комментарий


                        • #13
                          Ты неправильно разделил...
                          My possibilities in a shock from my desires...

                          Adventure Master II M-360B + Mercury ME 15 M; МКМ + Нептун 23 + Москва
