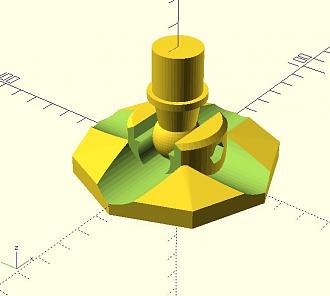

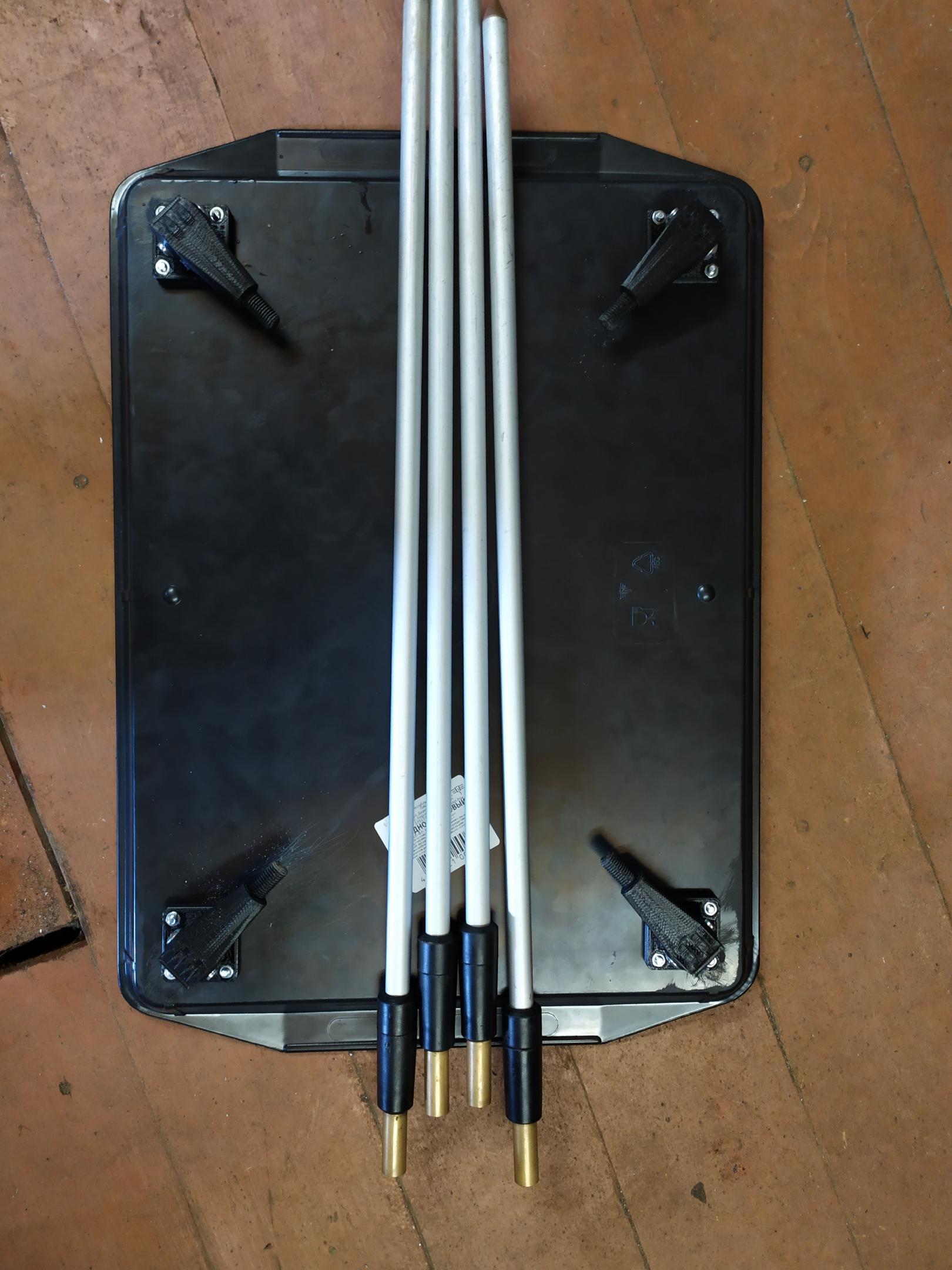

    В преддверии нового сезона озадачился я приобретением столика для моей табуретки (PANIERE JOLLY) и грустно мне стало... Ценники ну совсем атомные. Ба! Так у нас же есть 3D принтер!!! Пару творческих вечеров с пивом и я получил вот такое изделие "универсальный крепежный блок" :) Ну а дальше поскреб по сусекам и результат можно лицезреть на фото... В порыве творческого запала смоделировал заодно шаролепку и пресс для прикормки а-ля CarpPro.


  • #2
    А потом подумал... а почему бы не сделать пятку на шаровом шарнире для дополнительной ноги столика??? Пацан сказал - пацан сделал... :) Для самой платформы/кресла она конечно не пойдет, там надо что-то помонументальнее, а вот как доп. поддержка - думаю в самый раз.Нажмите на изображение для увеличения.

Название:	Снимок экрана 2021-03-16 125759.jpg
Просмотров:	1268
Размер:	37.6 Кб
ID:	4338711

    Комментарий

    Показать

    • Megabox
      Megabox комментирует:
      Редактировать комментарий
      Если такую нарисовали, то что мешает и "монументальную" нарисовать? Благо визуальных образцов в большом разрешении в нэте хватает. Например Волжанковскую, которую они тоже срисовали и которой комплектуются многие платформы и кресла. Я бы от таких нескольких не отказался бы, так как либо их нет в продаже, либо деньги конские за кусок пластмассы. Хотел бы себе табурет сварганить, а все упирается в пятаки. Шлифовальные круги не хочется мастырить).

  • #3
    Да собственно ничего :) Время и вдохновение нужно :) Ну и размеры...

    Комментарий

    Показать

    • Megabox
      Megabox комментирует:
      Редактировать комментарий
      Надо кинуть клич!) Братья Рыболовы! У кого на платформе ножки с пятками, типа как у Волжанки, не поделитесь ли размерами этих самых пятаков?

  • #4

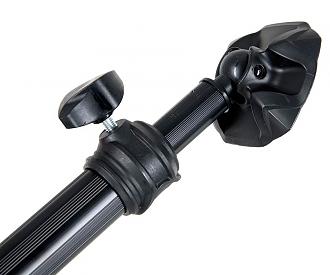

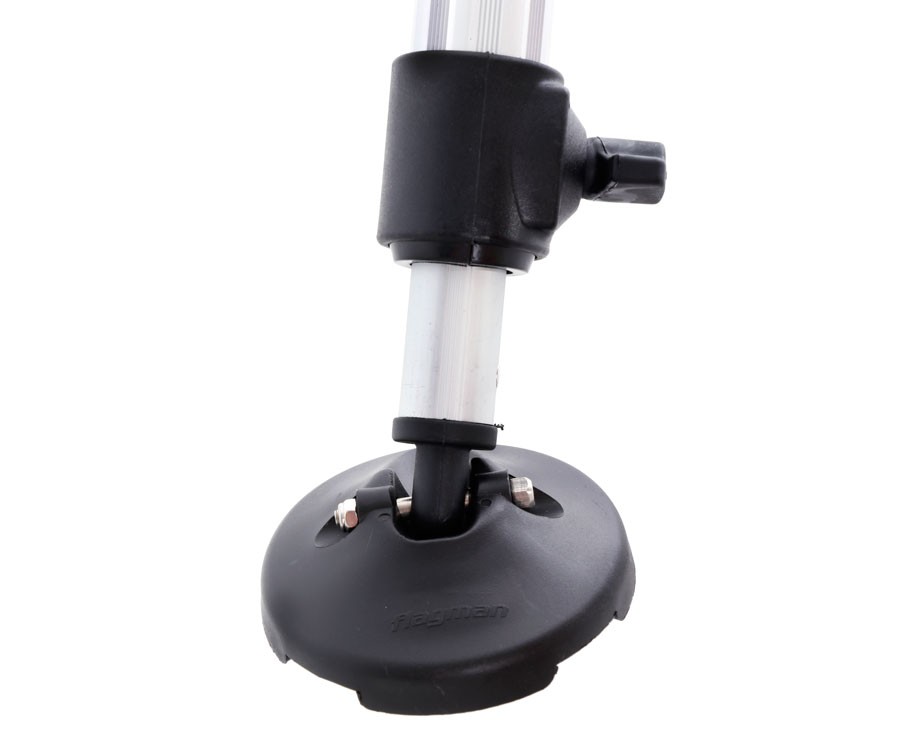

    Вот как пример:

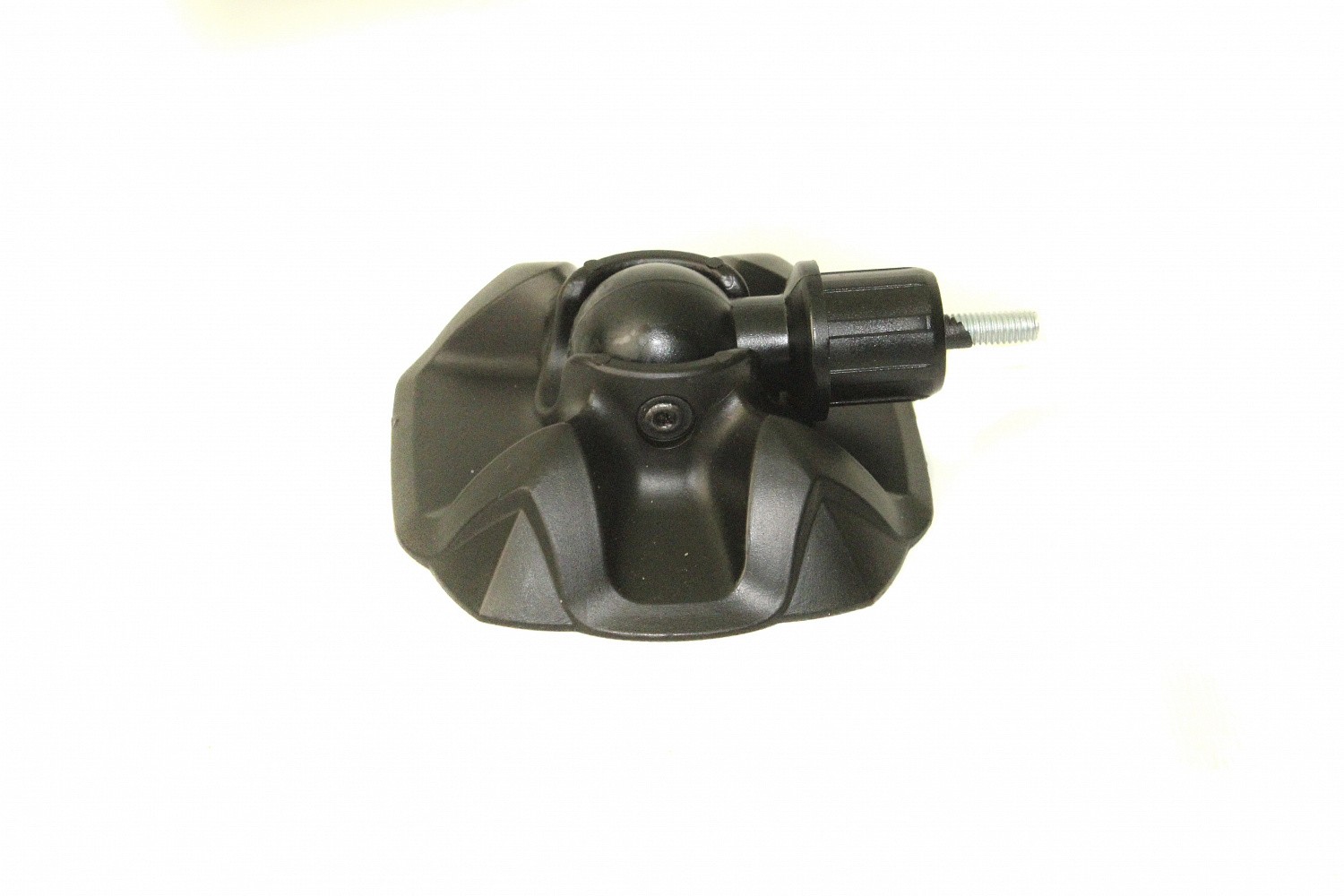

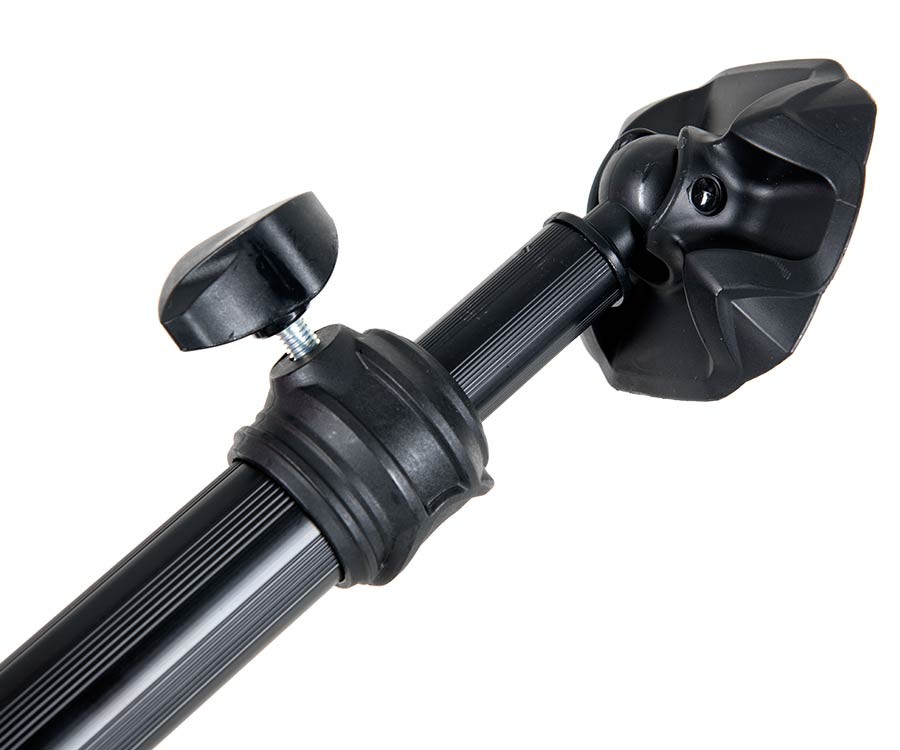

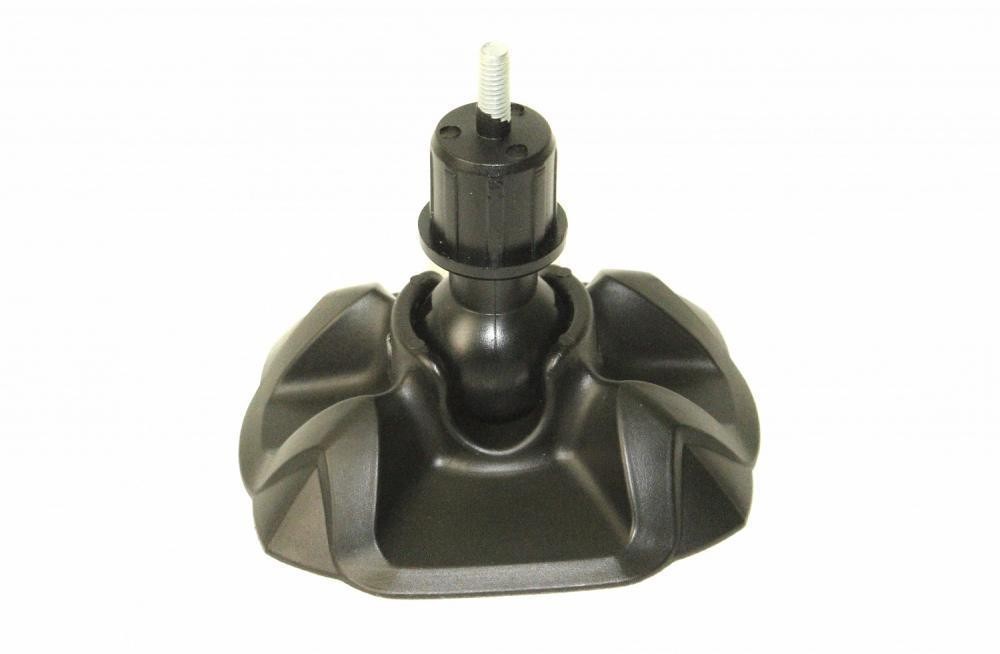

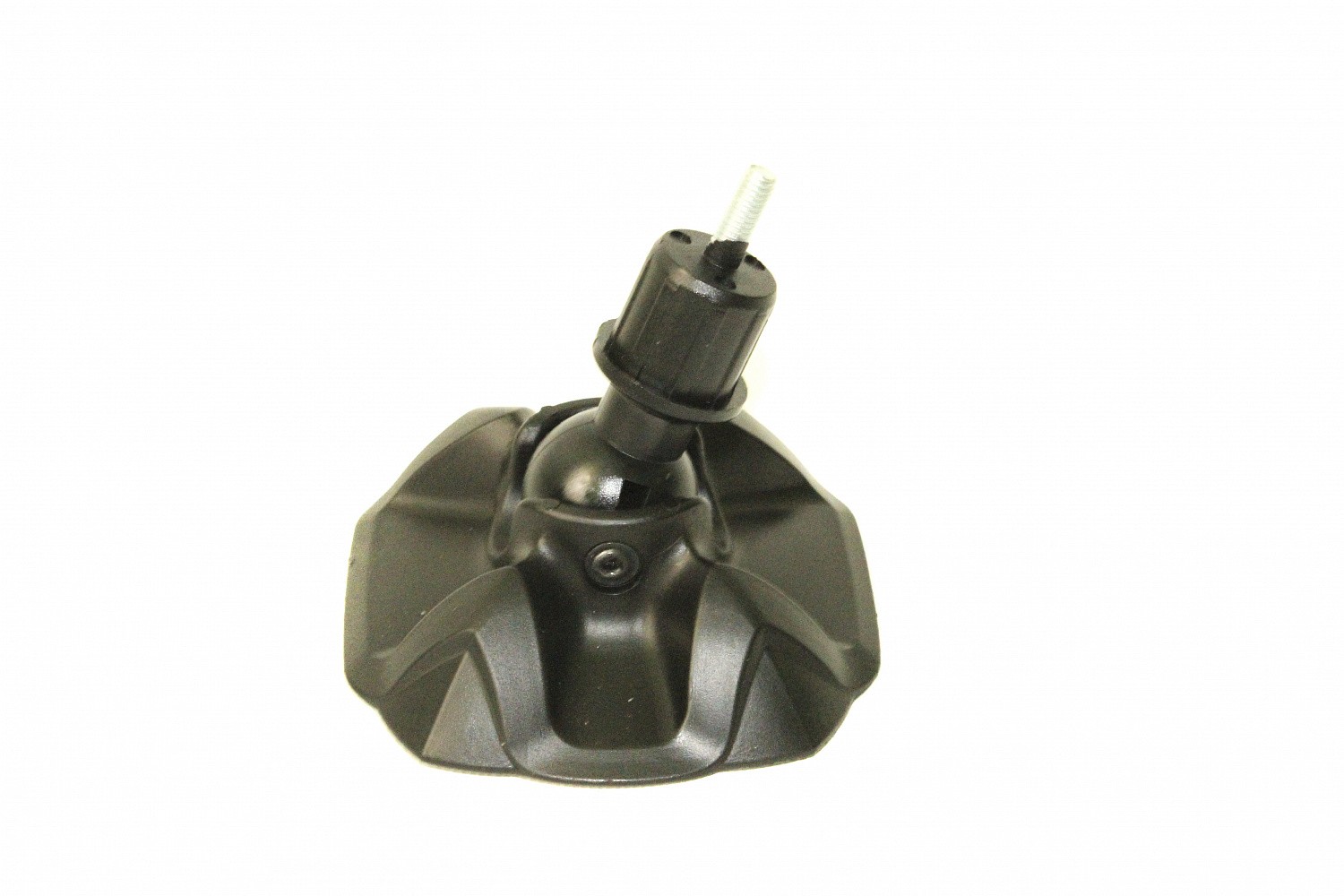

    Нажмите на изображение для увеличения.  Название:	1394616.jpg Просмотров:	0 Размер:	70.6 Кб ID:	4338792Нажмите на изображение для увеличения.  Название:	AS-2116.jpg Просмотров:	0 Размер:	43.1 Кб ID:	4338793Нажмите на изображение для увеличения.  Название:	67970892f0dbb1700f306e3f7978b801.jpg Просмотров:	0 Размер:	150.4 Кб ID:	4338794Нажмите на изображение для увеличения.  Название:	5b4d0988a7ae79dd196e8882e74fc44a.jpg Просмотров:	0 Размер:	158.0 Кб ID:	4338795Вот ещё бы узел фиксации телескопа было бы ваще круто. Его точно нигде в продаже не видел.
    Главное процесс, а результат - бонус.

    Комментарий


    • #5
      Попробовал тестовую печать пятки (лайт). В принципе для доп ноги думаю будет нормально.

      Комментарий

      Показать

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        Главное, чтобы не выскакивало из фиксатора.

      • LevaP
        LevaP комментирует:
        Редактировать комментарий
        Megabox, Ну нагрузка то вертикальная сверху вниз, да и соединение достаточно плотное, без приложения усилия не разъеденить.

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        Сообщение от LevaP Посмотреть сообщение
        Megabox, Ну нагрузка то вертикальная сверху вниз, да и соединение достаточно плотное, без приложения усилия не разъеденить.
        Если устанавливать в воду, да в какое глинистое дно, то после рыбалки прикладывается приличное усилие достать ногу из такого грунта. Я про такие ситуации говорю, а на сухом берегу и пятка не очень-то и нужна). Для этого ноги заводских платформ болтиком и фиксируется, но и шарнирное соединение нормально работает, как на фото, что я выше выкладывал.

    • #6

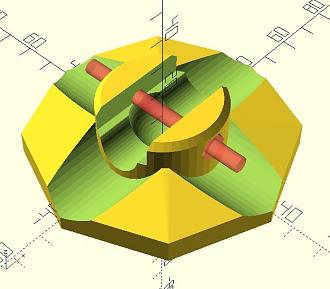

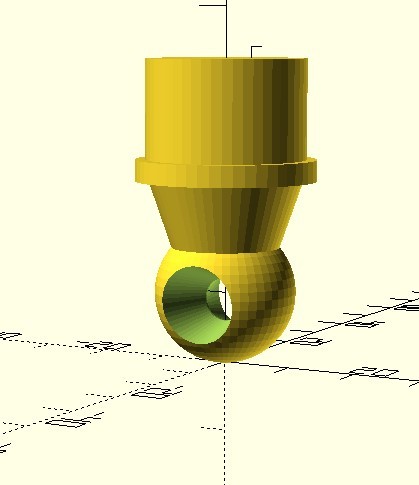

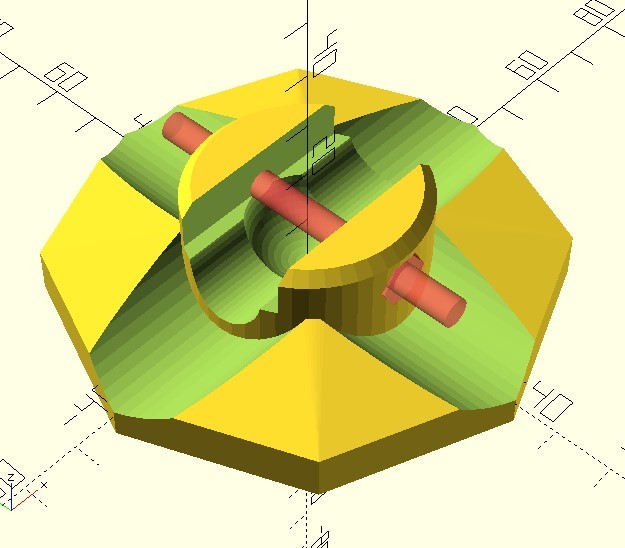

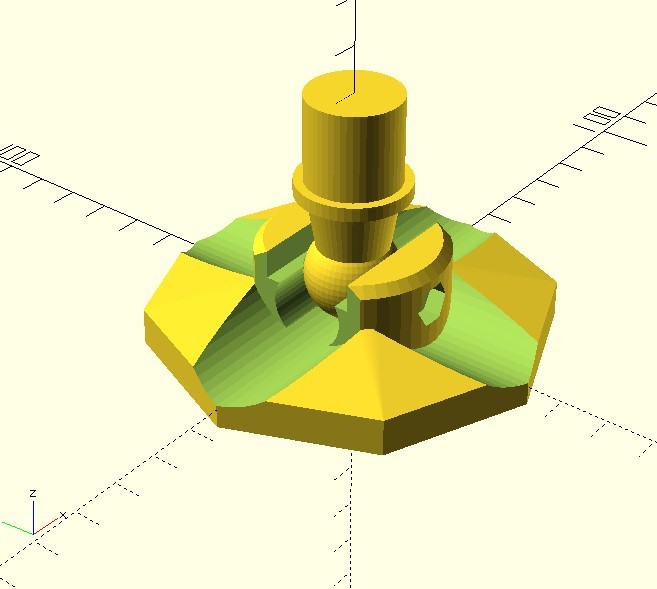

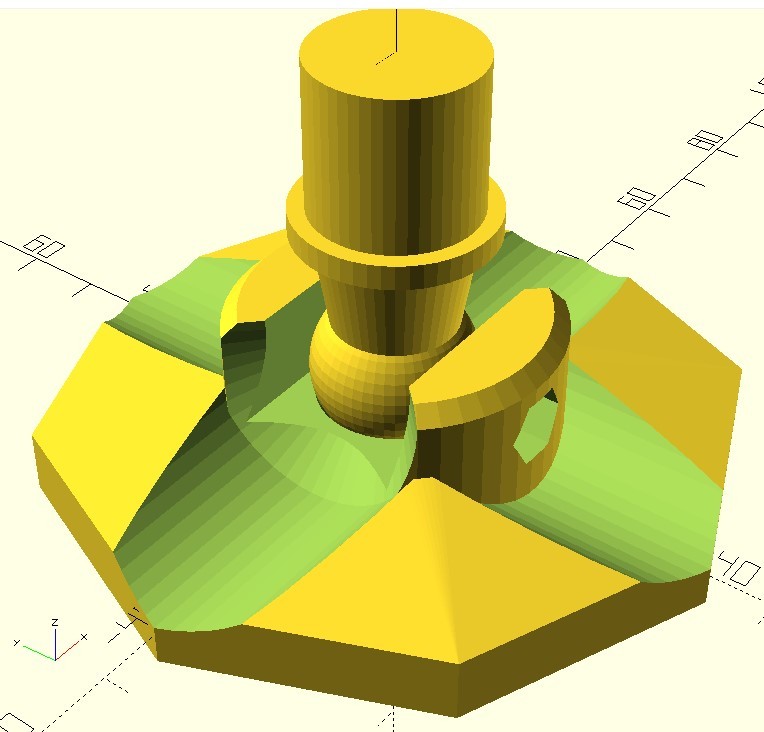

      Что-то нарисовалось... буду пробовать печать после замеров диаметров труб(которые есть в наличии) для ног.
      Нажмите на изображение для увеличения.

Название:	Снимок экрана 2021-03-19 121001.jpg
Просмотров:	961
Размер:	56.7 Кб
ID:	4339050Нажмите на изображение для увеличения.

Название:	Снимок экрана 2021-03-19 144626.jpg
Просмотров:	958
Размер:	70.4 Кб
ID:	4339051Нажмите на изображение для увеличения.

Название:	Снимок экрана 2021-03-19 142151.jpg
Просмотров:	958
Размер:	44.2 Кб
ID:	4339052


      Комментарий

      Показать

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        Супер!!! Диаметр максимальный лапы где-то 80 мм или другой? Если, то я бы 100 мм смело делал бы (для табурета, платформы). Еще шарик мне показался маловат. Если визуально сравнивать с "оригиналом", его верхняя часть должна быть чуть выше бортика, да и сам бортик в таком виде даст маленький угол отклонения по оси болта.
        Последний раз редактировалось Megabox; 19.03.2021, 16:17.

      • LevaP
        LevaP комментирует:
        Редактировать комментарий
        Megabox, "Шарик" = 20мм в диаметре. Пятка 85мм по крайним точкам примерно. В принципе модель параметрическая накрутить можно что угодно. По любому сначала отпечатаю тестовый "шаровый узел", а сама пятка это мелочи. Хотя по моему в магазинах есть готовые пятки от Волжанки что-то в районе 10-12р.

    • #7

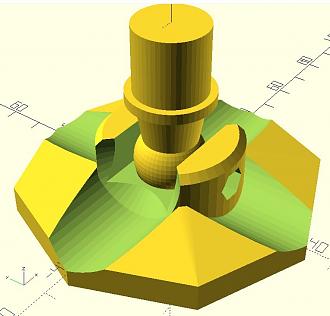

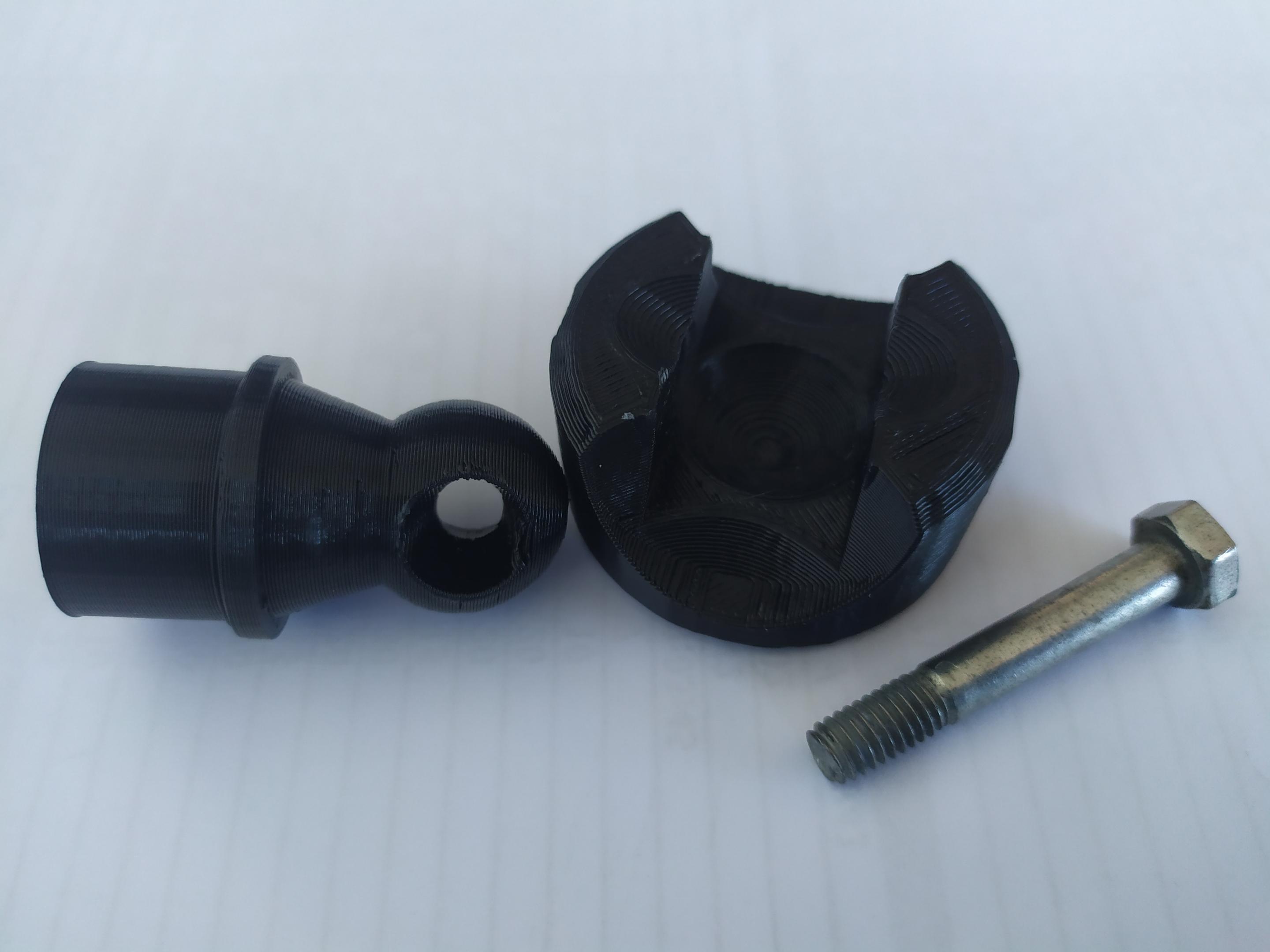

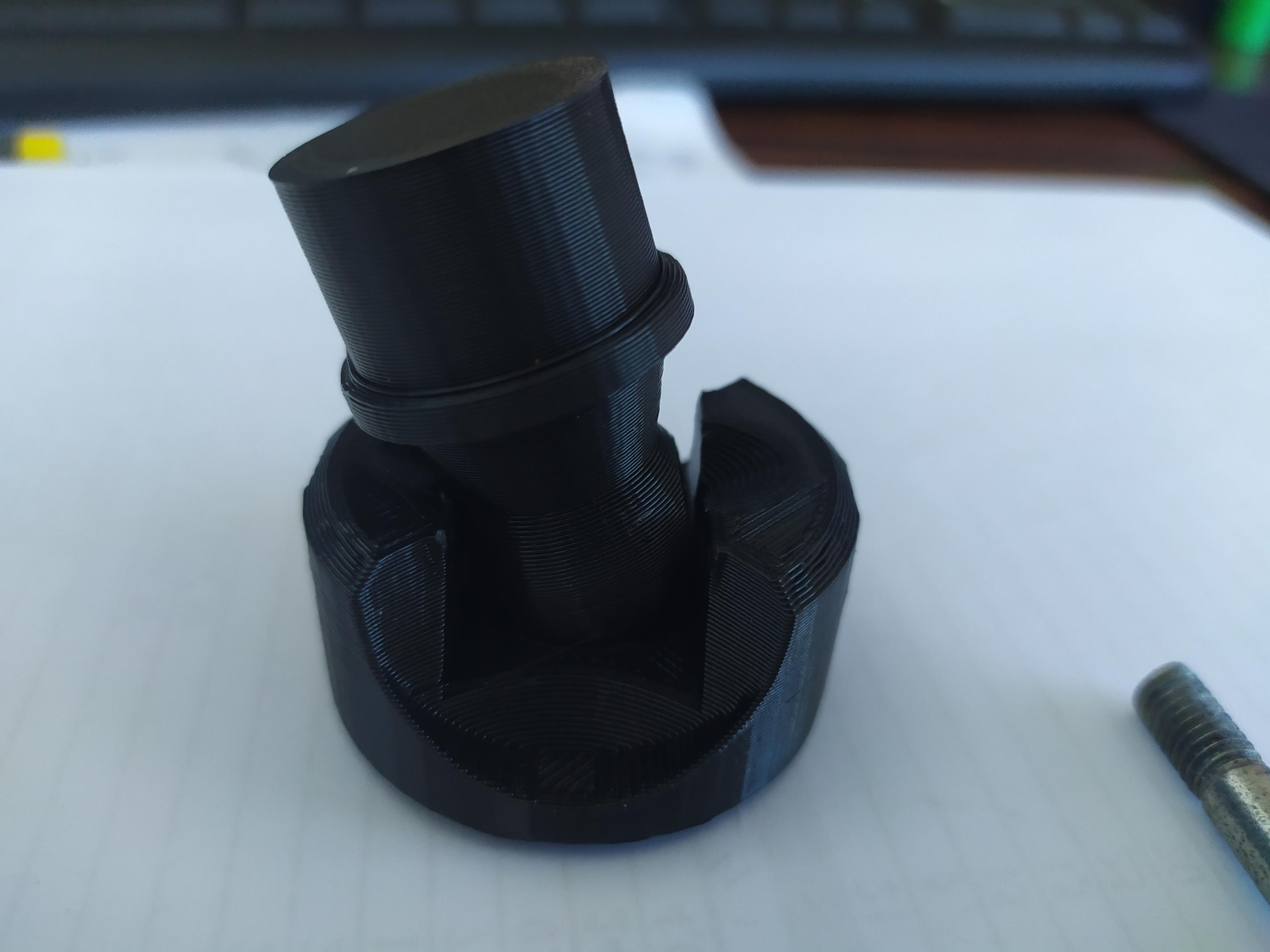

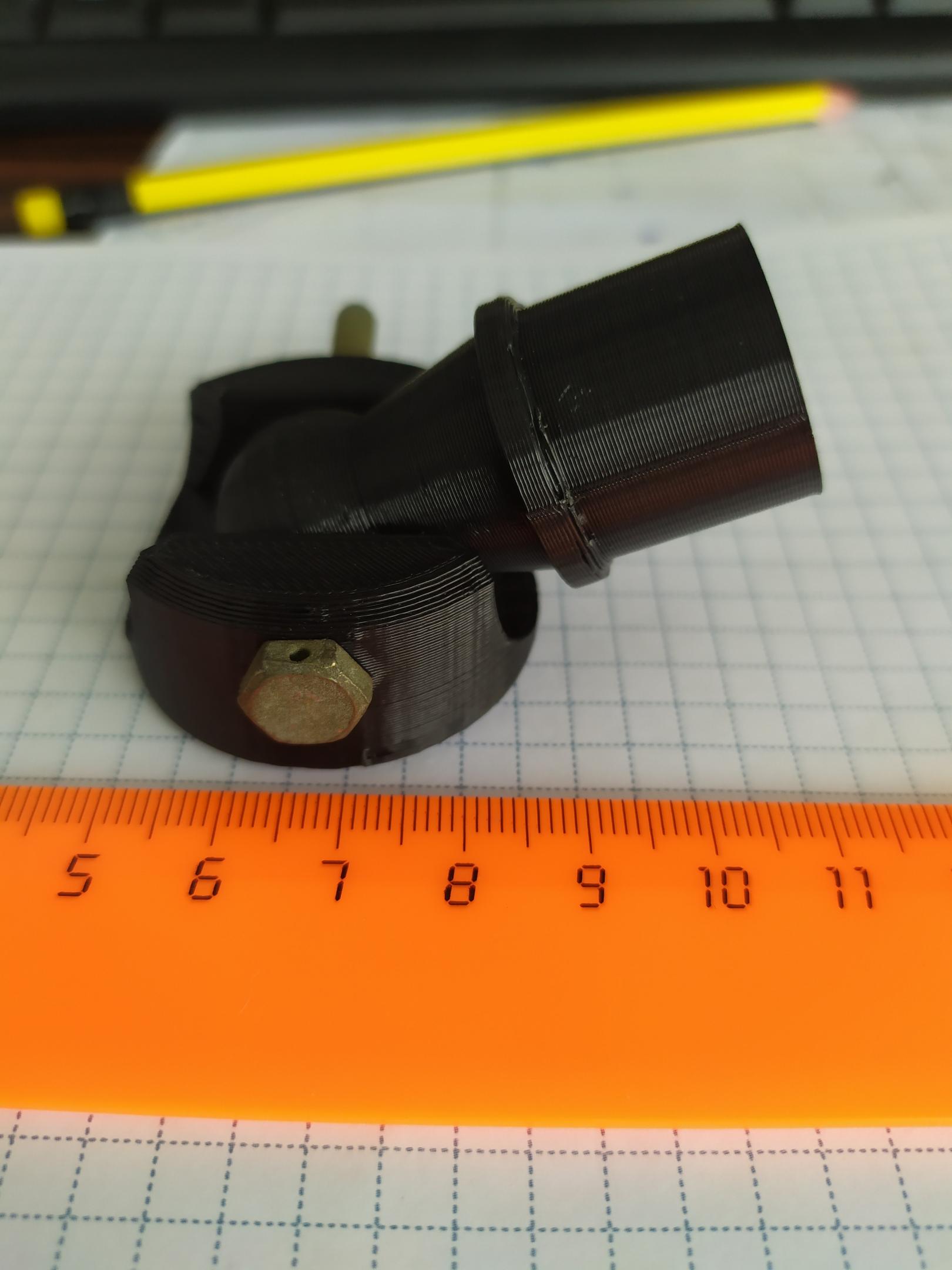

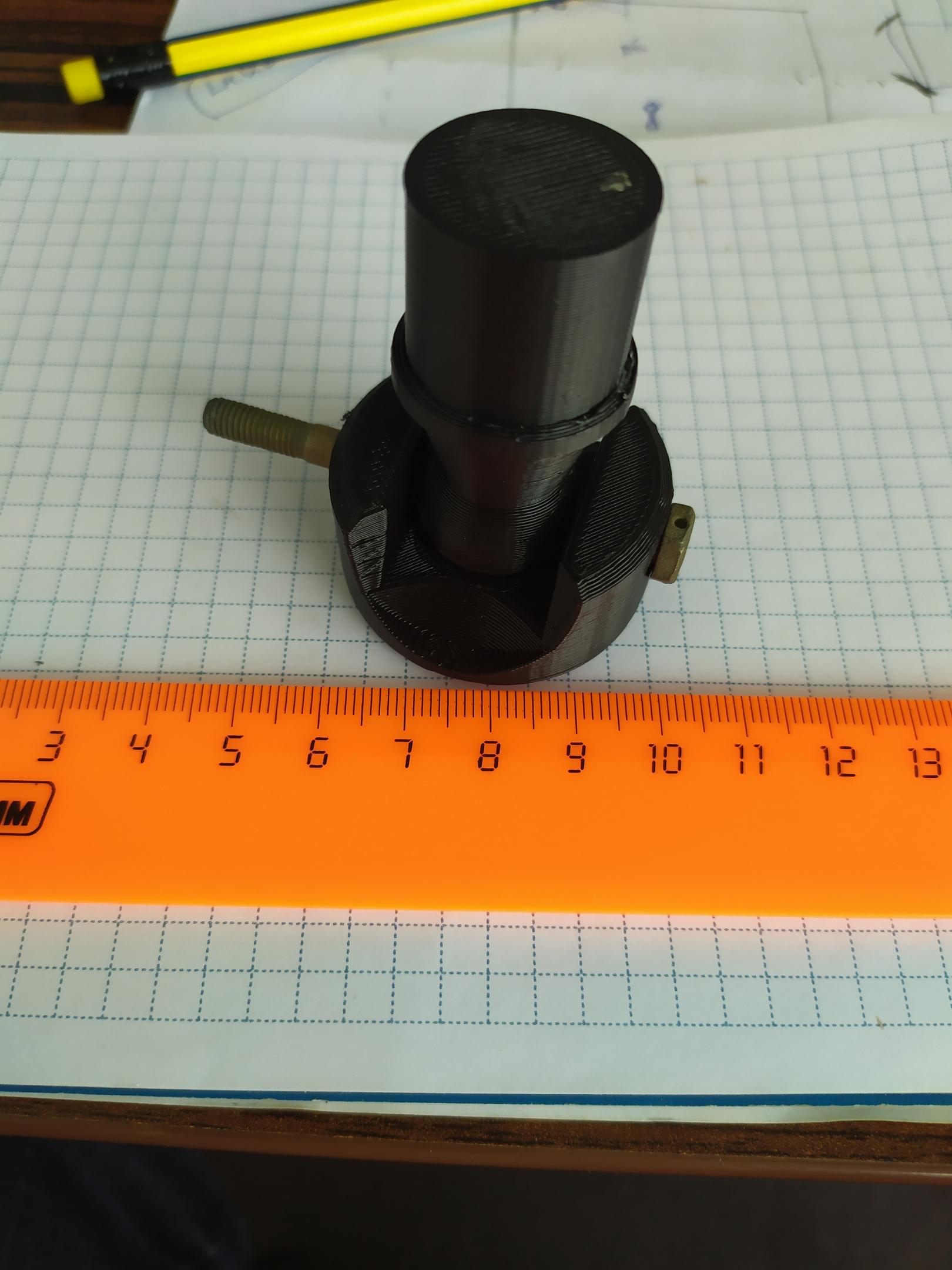

      Распечатал шаровый шарнир. Вроде и ничего получилось. Все плотно, мягко и плавно...

      Нажмите на изображение для увеличения.

Название:	1616418898579.jpg
Просмотров:	884
Размер:	179.4 Кб
ID:	4339282Нажмите на изображение для увеличения.

Название:	1616418898587.jpg
Просмотров:	878
Размер:	218.5 Кб
ID:	4339283

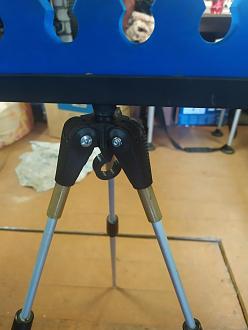

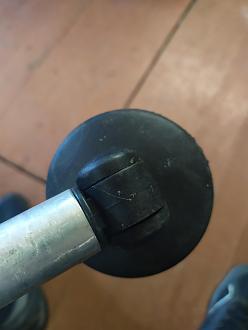

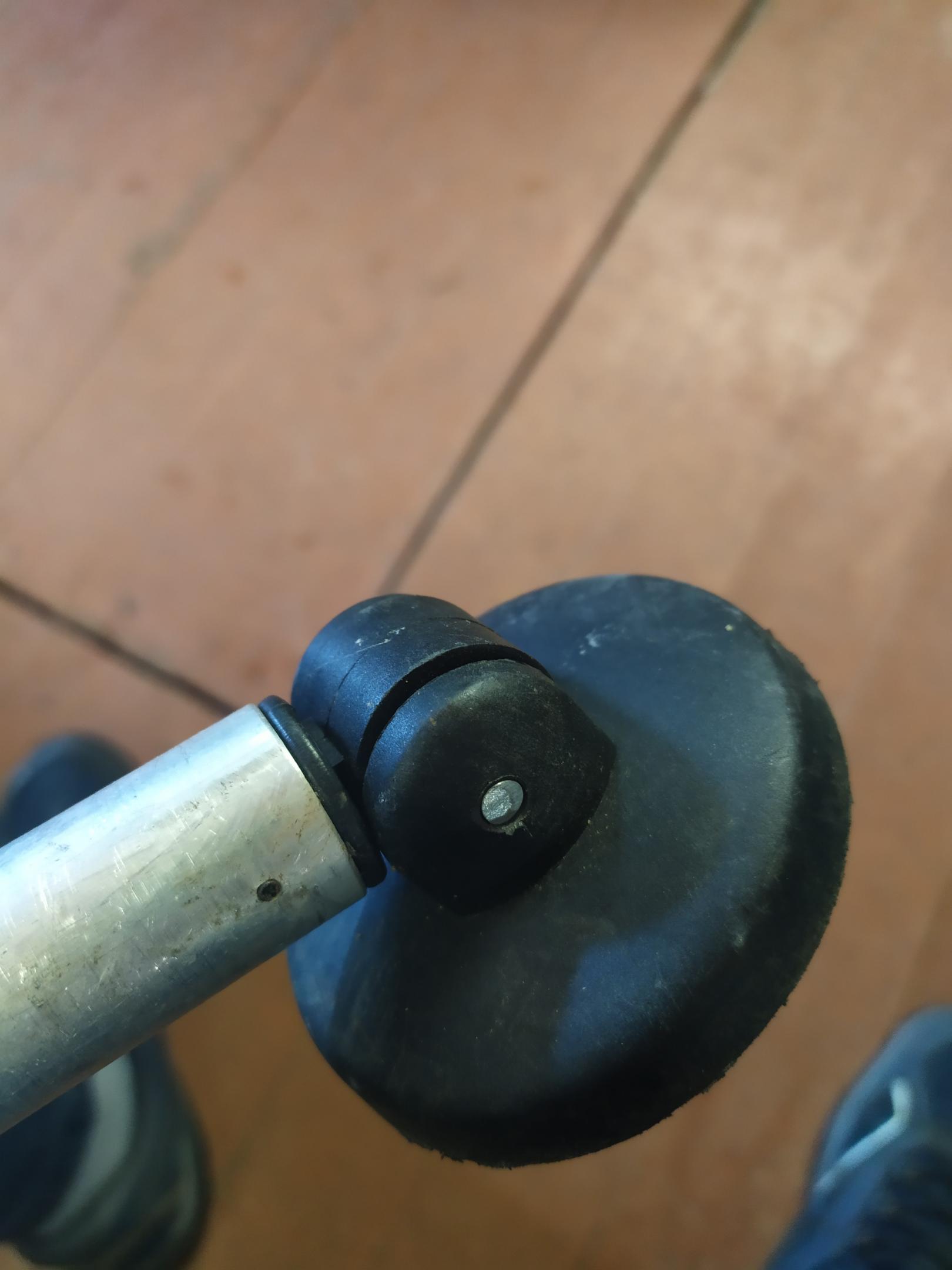

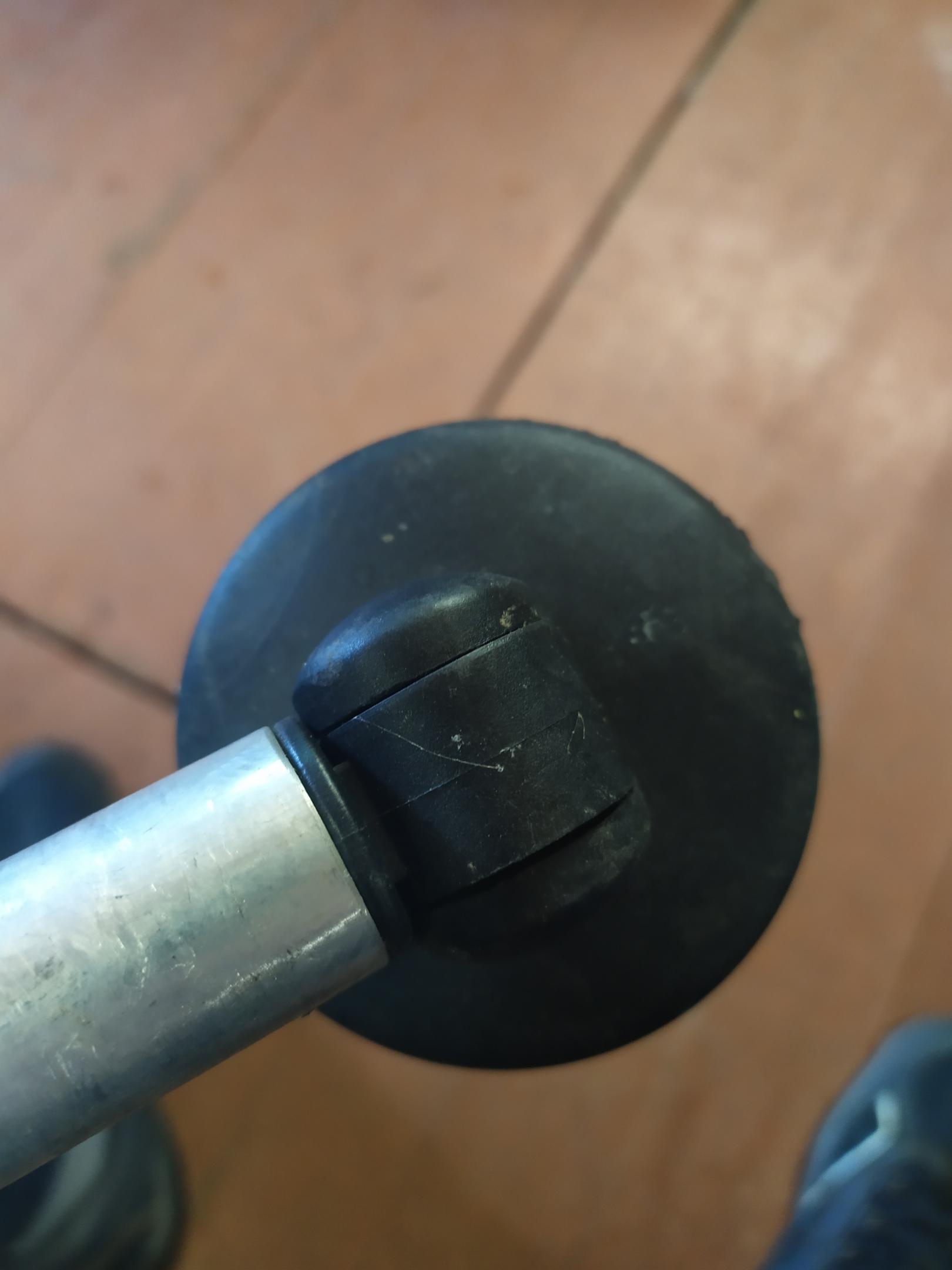

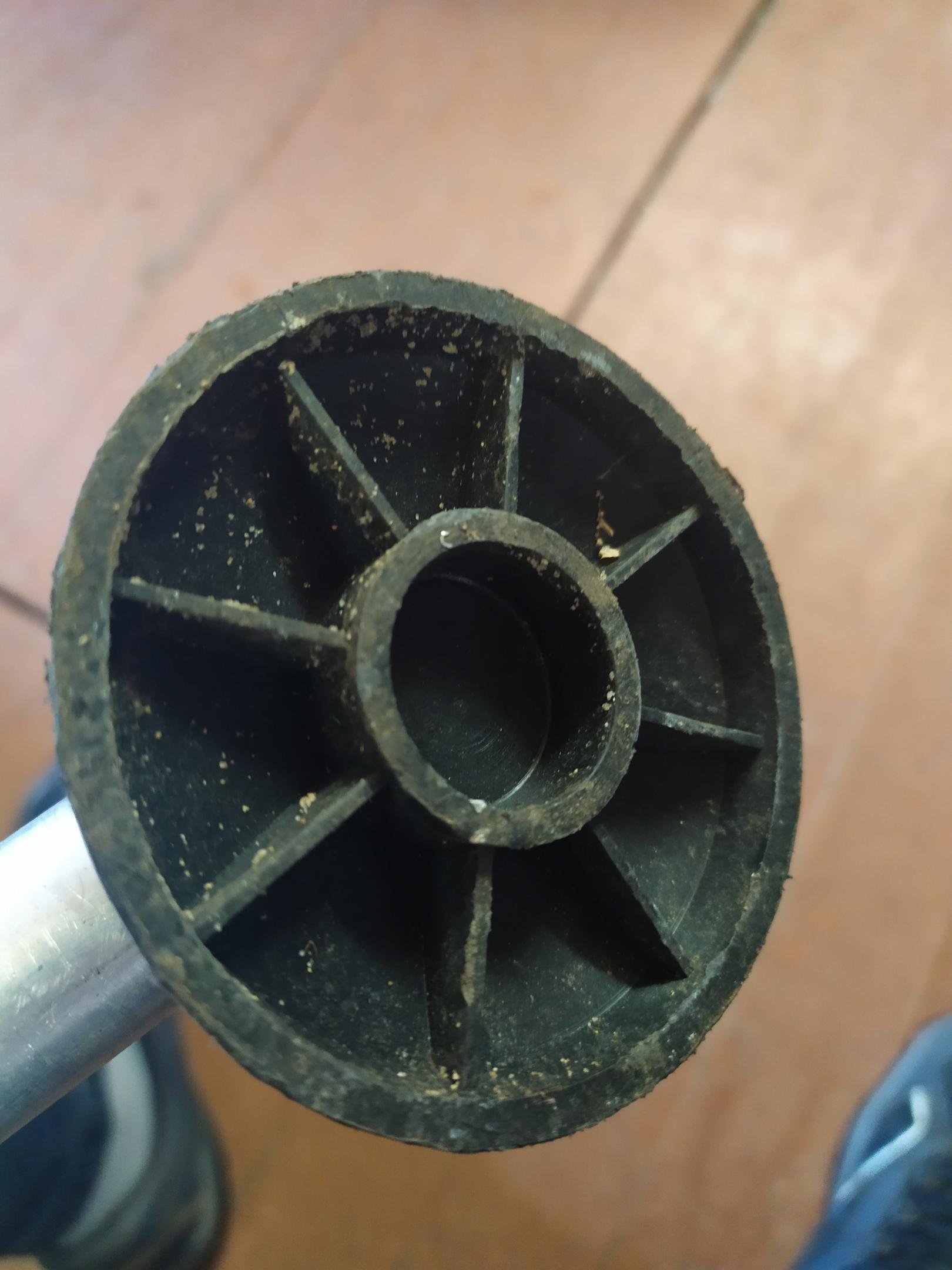

      Единственно чего не пойму - нафига шаровый шарнир то? Все равно поворот пятки в одной плоскости... Вот, как пример, ноги моей табуретки (заводские)
      Нажмите на изображение для увеличения.

Название:	1616418898606.jpg
Просмотров:	877
Размер:	138.3 Кб
ID:	4339284Нажмите на изображение для увеличения.

Название:	1616418898596.jpg
Просмотров:	877
Размер:	120.9 Кб
ID:	4339285Нажмите на изображение для увеличения.

Название:	1616418898615.jpg
Просмотров:	878
Размер:	184.2 Кб
ID:	4339286

      Комментарий

      Показать

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        В одной плоскости было 100 лет назад). В той, что я картинки кидал, в одной плоскости 180°, в другой примерно 90°.

    • #8
      А теперь внимательно посмотрите картинки и расскажите, как шарик будет вращаться в нескольких плоскостях, если он на оси???

      Комментарий

      Показать

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        Если разрезать шарик вдоль оси, то внутри увидите не канавку оси, а бабочку. Киньте мне в личку телефон, завтра наберу, если Вы не против и подробно объясню все нюансы и что в Вашем чертеже не совсем так. Не умею я в 3d чертить, а рассказать могу).

      • LevaP
        LevaP комментирует:
        Редактировать комментарий
        Megabox, Я понял о чем Вы, но при такой конструкции теряется жесткость и прочность, да и смысла в этом я особо не вижу. Если нога квадрат - да, а если нога круглая, то все неровности рельефа можно компенсировать вращением ноги в горизонтальной плоскости, а пяткой в вертикальной. Кстати на фото я не вижу варианта поворота ноги перпендикулярно вырезам.
        Последний раз редактировалось LevaP; 22.03.2021, 21:43. Причина: Уточнеие.

      • Megabox
        Megabox комментирует:
        Редактировать комментарий
        LevaP, с 6 мин.10 сек. про пятаки https://www.youtube.com/watch?v=PaH-vU3tJWk

    • #9
      Могу добавить, что вращение в другой плоскости(ях) обеспечивается поворотом круглой ноги в месте крепления в креслу(платформе)

      Комментарий


      • #10
        Попробовал и Ваш вариант - не впечатлен... Угол отклонения все равно не большой (а надежность под вопросом), проще поворотом ноги регулировать... Но последний вариант еще более менее удобоварим.
        Нажмите на изображение для увеличения.  Название:	1221769.jpg Просмотров:	0 Размер:	34.5 Кб ID:	4339381Нажмите на изображение для увеличения.  Название:	1616496457422.jpg Просмотров:	0 Размер:	238.1 Кб ID:	4339382Нажмите на изображение для увеличения.  Название:	1616496457428.jpg Просмотров:	0 Размер:	216.7 Кб ID:	4339383Нажмите на изображение для увеличения.  Название:	Снимок экрана 2021-03-23 134632.jpg Просмотров:	0 Размер:	25.7 Кб ID:	4339384
        За сим тему ног думаю можно считать исчерпавшей себя. Осталось разобраться с телескопом.
        Последний раз редактировалось LevaP; 23.03.2021, 16:18. Причина: дополнение.

        Комментарий


        • #11

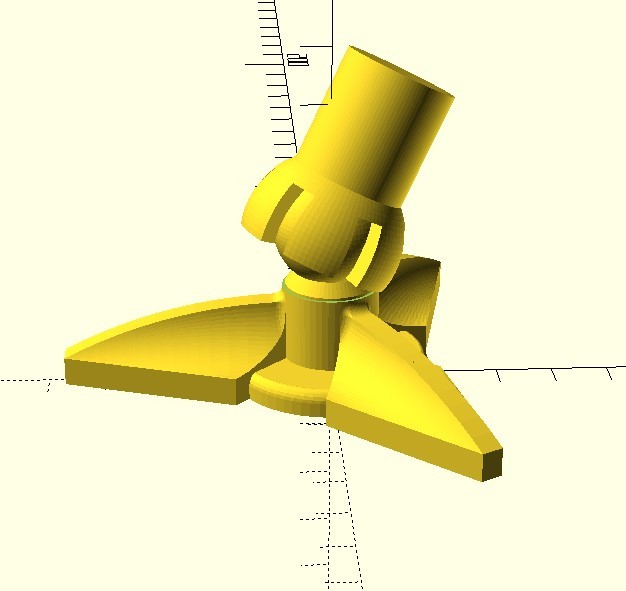

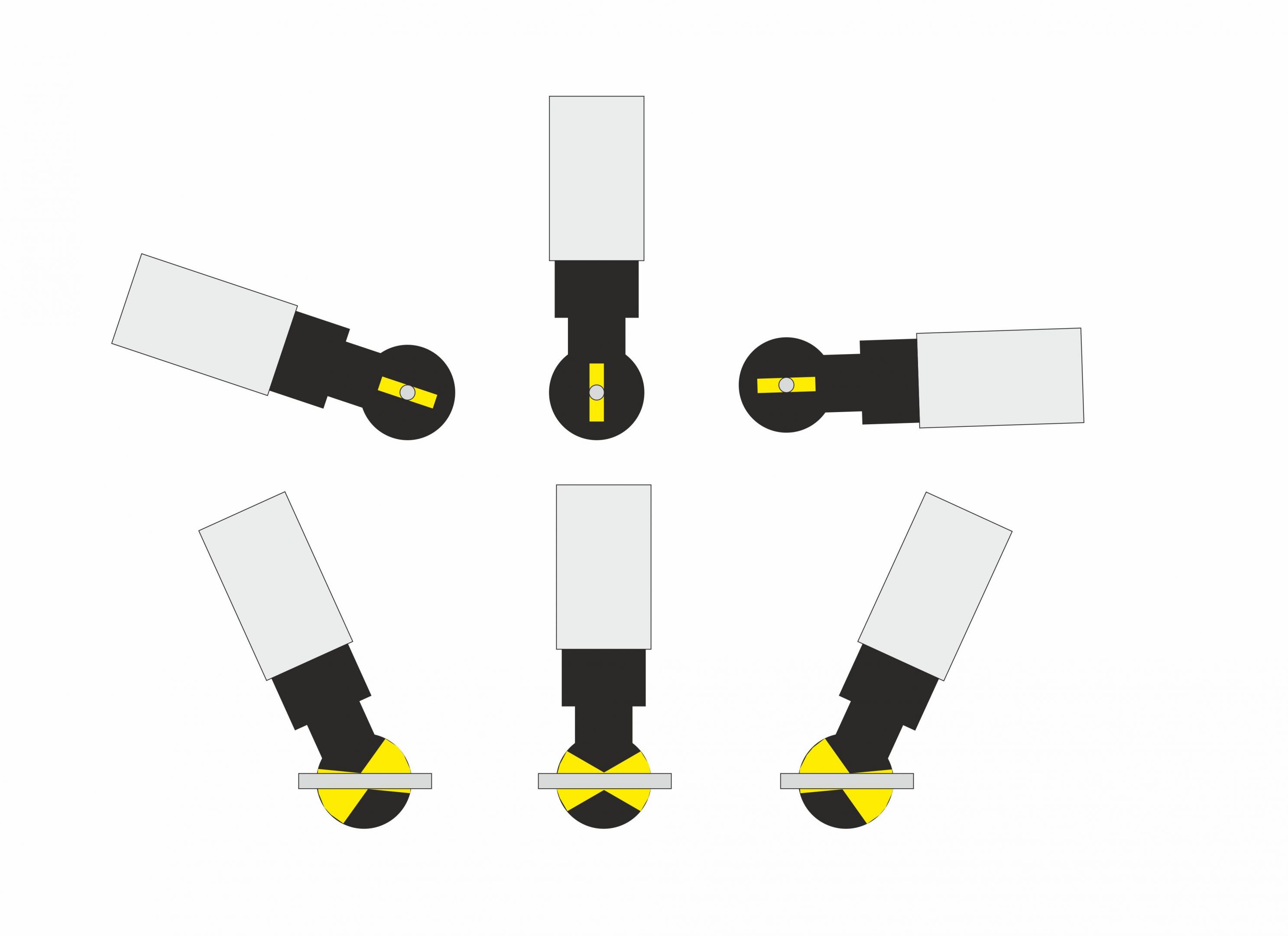

          Вот, что я имел ввиду, говоря про "бабочку". Верхний ряд отклонение 180 град., нижний - примерно 60 град. (на глаз). Желтым цветом окрашена полость внутри шара. Болтик там примерно 4-ка или 5-ка.

          Нажмите на изображение для увеличения.

Название:	Пятка.jpg
Просмотров:	882
Размер:	152.6 Кб
ID:	4339407
          Главное процесс, а результат - бонус.

          Комментарий

          Показать

          • LevaP
            LevaP комментирует:
            Редактировать комментарий
            Ну напоследних фото так и сделано.

          • Megabox
            Megabox комментирует:
            Редактировать комментарий
            LevaP, Вообще-то, и на верхних, и на нижних это одна и та же нога, только вид спереди и с боку. Нет там круглого отверстия.

          • LevaP
            LevaP комментирует:
            Редактировать комментарий
            Megabox, Не буду спорить, Вам виднее.

        • #12
          В общем тестовая пятка в скором времени поедет проходить испытания :) В принципе все крутится, наклоняется и по идее достаточно прочная конструкция получилась. Теперь жду вдохновения заняться телескопом, ну и есть еще задумки...

          Комментарий

          Показать

          • Megabox
            Megabox комментирует:
            Редактировать комментарий
            Под какой диаметр трубы?

          • LevaP
            LevaP комментирует:
            Редактировать комментарий
            Megabox, Под любой. В данном конкретном случае d25 (то, что было в наличии)

        • #13

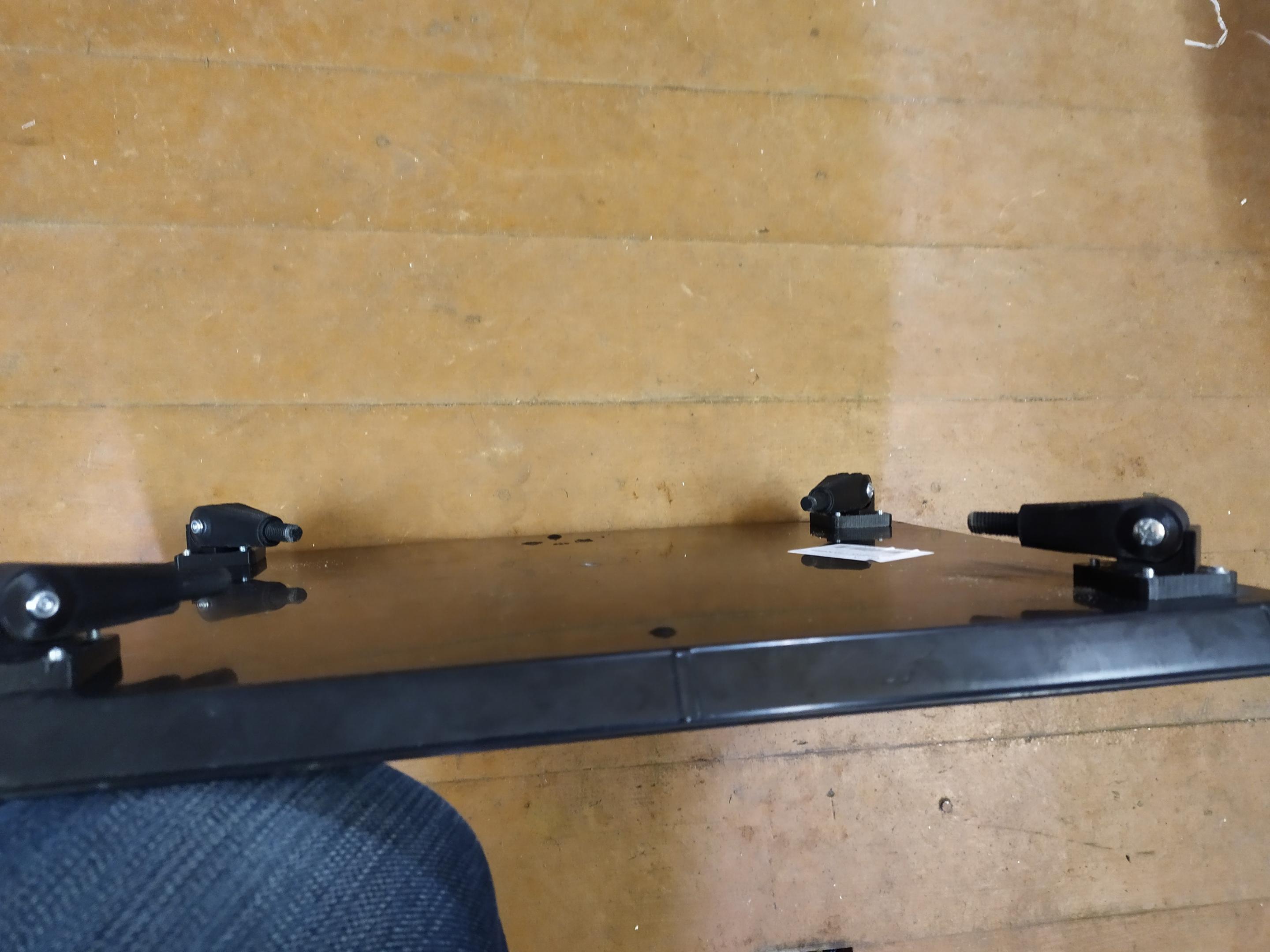

          Заделал себе министолик (только для насадок) и держатель зонта. Единственно что неудобно - кронштейны нужно одевать заранее на ноги. Буду думать над разъемными крепежами, чтобы фиксировать без снятия ног.

          Комментарий

          Показать

          • Megabox
            Megabox комментирует:
            Редактировать комментарий
            Фигасе зонтик! Ощущение, что стульчик игрушечный)))

          • Megabox
            Megabox комментирует:
            Редактировать комментарий
            Ну теперь однозначно телескопы). Обратной дороги нет).

        • #14

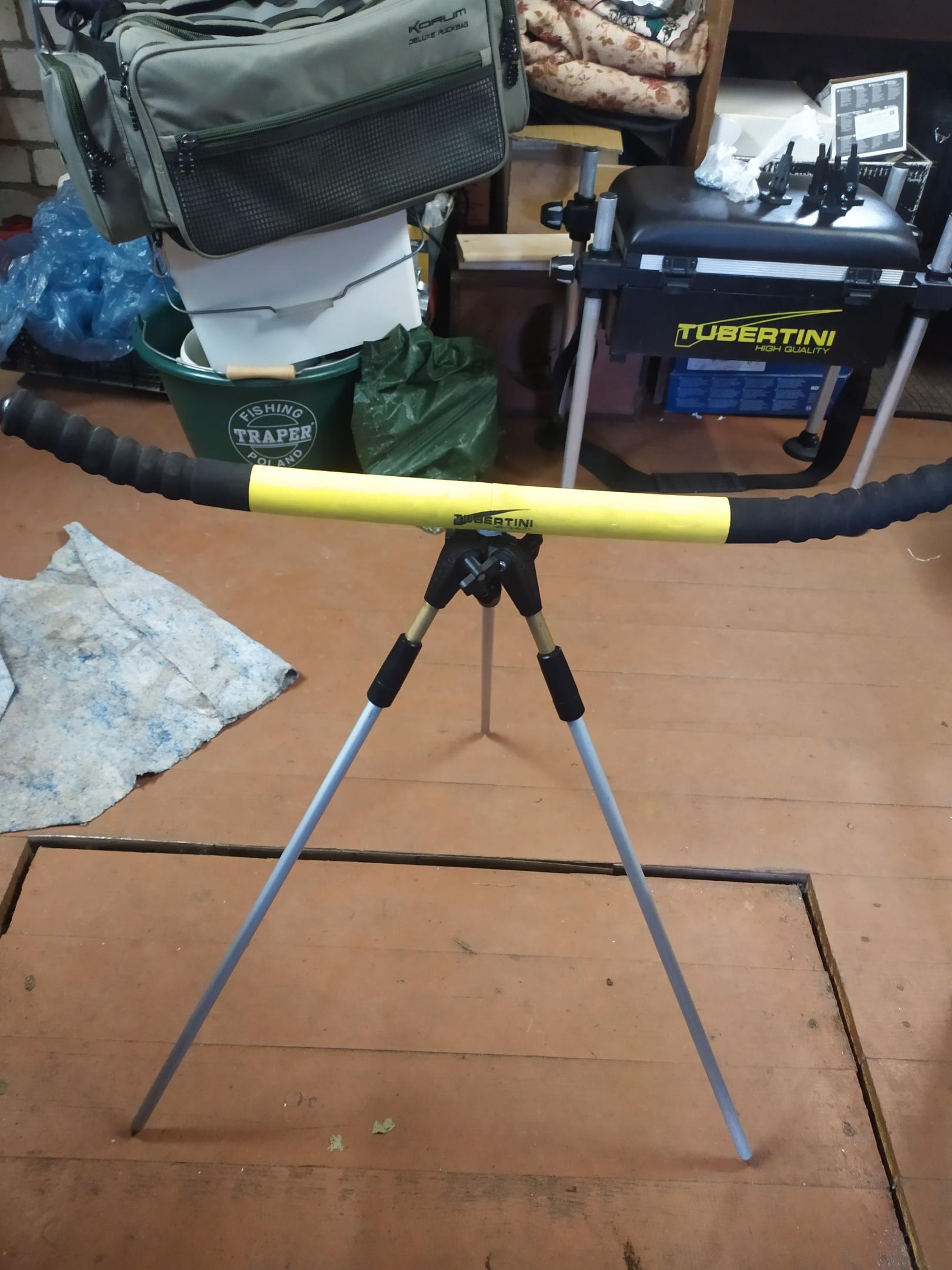

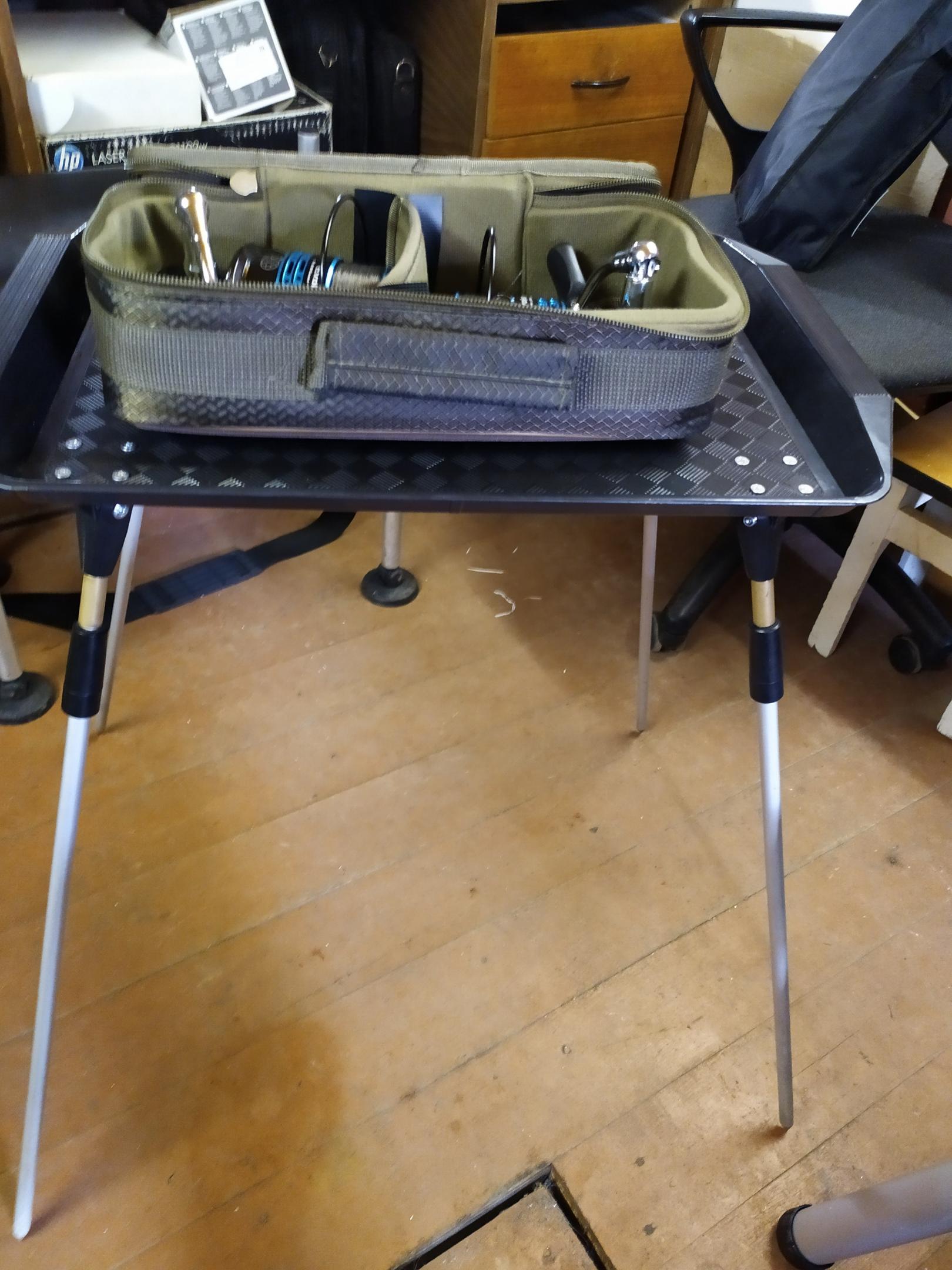

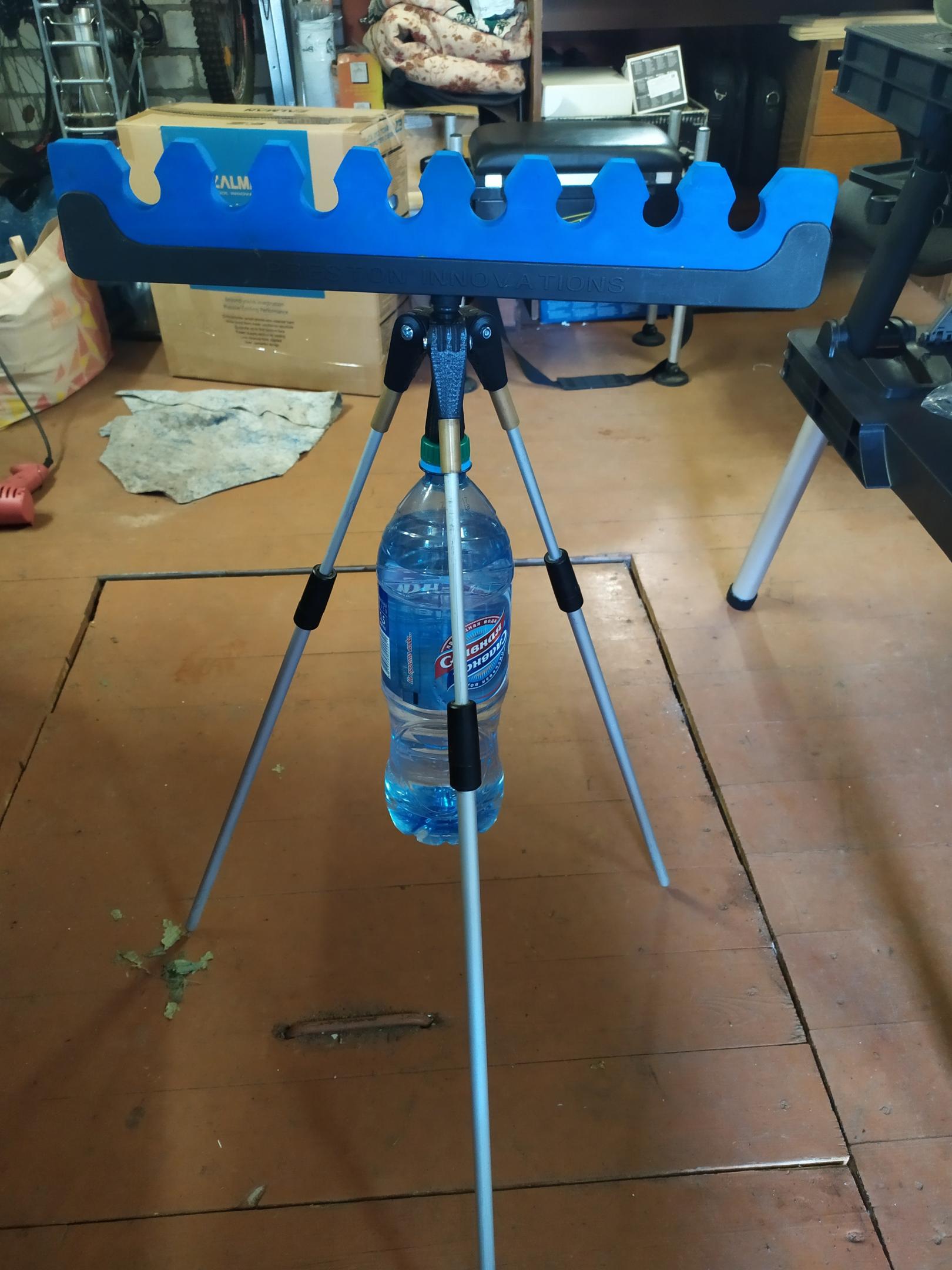

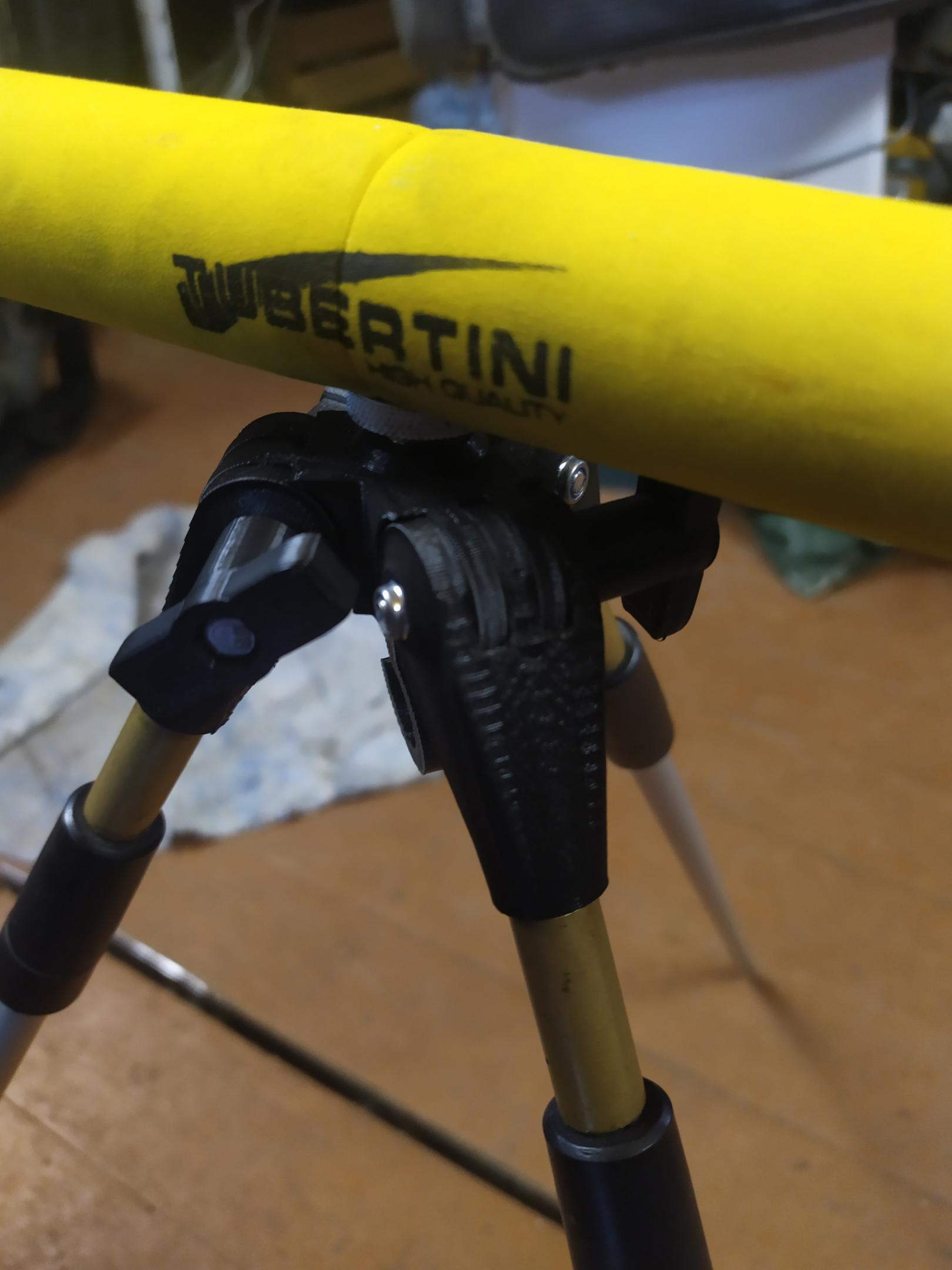

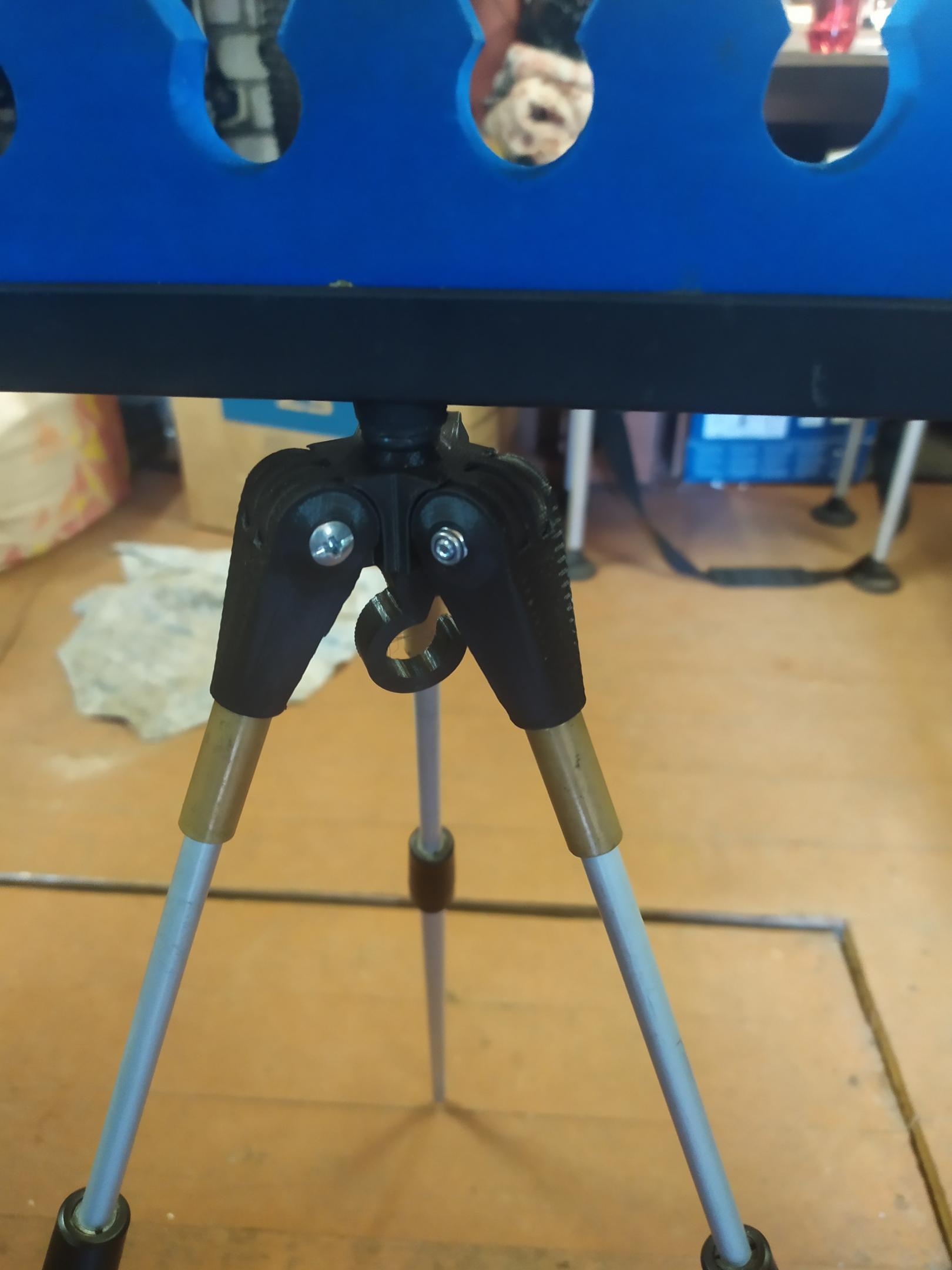

          На досуге сделал себе легкий блок трипода и столик (колбаску положить, кружку поставить и тп.) в основе ног - обычные стойки рыболовные.
          Нажмите на изображение для увеличения.

Название:	1618232721929.jpg
Просмотров:	297
Размер:	269.8 Кб
ID:	4349806Нажмите на изображение для увеличения.

Название:	1618232721954.jpg
Просмотров:	294
Размер:	261.5 Кб
ID:	4349805Нажмите на изображение для увеличения.

Название:	1618232721945.jpg
Просмотров:	316
Размер:	147.7 Кб
ID:	4349799Нажмите на изображение для увеличения.

Название:	1618232721921.jpg
Просмотров:	292
Размер:	146.7 Кб
ID:	4349801
          Нажмите на изображение для увеличения.

Название:	1618816851070.jpg
Просмотров:	294
Размер:	305.3 Кб
ID:	4349804Нажмите на изображение для увеличения.

Название:	1618816851047.jpg
Просмотров:	297
Размер:	275.6 Кб
ID:	4349802Нажмите на изображение для увеличения.

Название:	1618816851038.jpg
Просмотров:	294
Размер:	375.8 Кб
ID:	4349800

          Комментарий


          • #15
            Приветствую! Так а что с телескопами?
            Главное процесс, а результат - бонус.

            Комментарий

            Показать

            • LevaP
              LevaP комментирует:
              Редактировать комментарий
              А ничего пока...
